本建筑为XX酒店，建设地点为XX。地下三层，地上十四层。其中负三层、负二层为车库及设备用房，层高均为3.9米，负一层为超市及库房，层高为5.7米。地上十四层建筑为商业用房及酒店客房，楼建筑高度为60.30米。总用地面积约16685平方米，总建筑面积约64706平方米。主要建设商业建筑、地下建筑、酒店建筑、地下车库等及相关附属设施。此次设计范围为本工程通风、防排烟工程。
通风、排烟：
（1）本建筑核心筒内合用前室不具备自然通风条件，采用机械送风方式进行防烟，加压风机安装于专用风机房内。机械加压送风系统的设计风量不小于计算风量的1．2倍。合用前室送风口为常闭型多叶送风口。合用前室通过自垂式余压阀泄除超压部分风量，余压控制为30pa。加压送风机设置现场手动启动装置、通过火灾自动报警系统自动启动装置、消防控制室手动启动装置或者当系统中任一常闭加压送风口开启时加压风机应能自动启动。当防火分区内火灾确认后，应能在15s内联动开启该防火分区内着火层及其相邻上下层合用前室的常闭送风口，同时开启全部加压送风机。
（2）地下一层至地上四层以及五层局部采用机械排烟，每层室内净高均未超过6.0米，排烟系统水平设置，未跨越防火分区，防烟分区排烟量按60m/h.m计算，系统排烟量按同一防火分区中任意两个防烟分区的排烟量之和的最大值计算。六～十四层内走道采用机械排烟走道长度为50米，排烟系统水平设置,排烟量按60m3/h.m计算。排烟口采用常闭型电动多叶排烟口（消防联动，280°C）。排烟口手动开启装置距地面高度1．3m。地上一层至地上四层商业沿外墙均匀布置固定窗，单个固定窗面积不小于1.0平方米，18米布置一个，固定窗底边距地高度不小于层高的1/2，详建筑图。

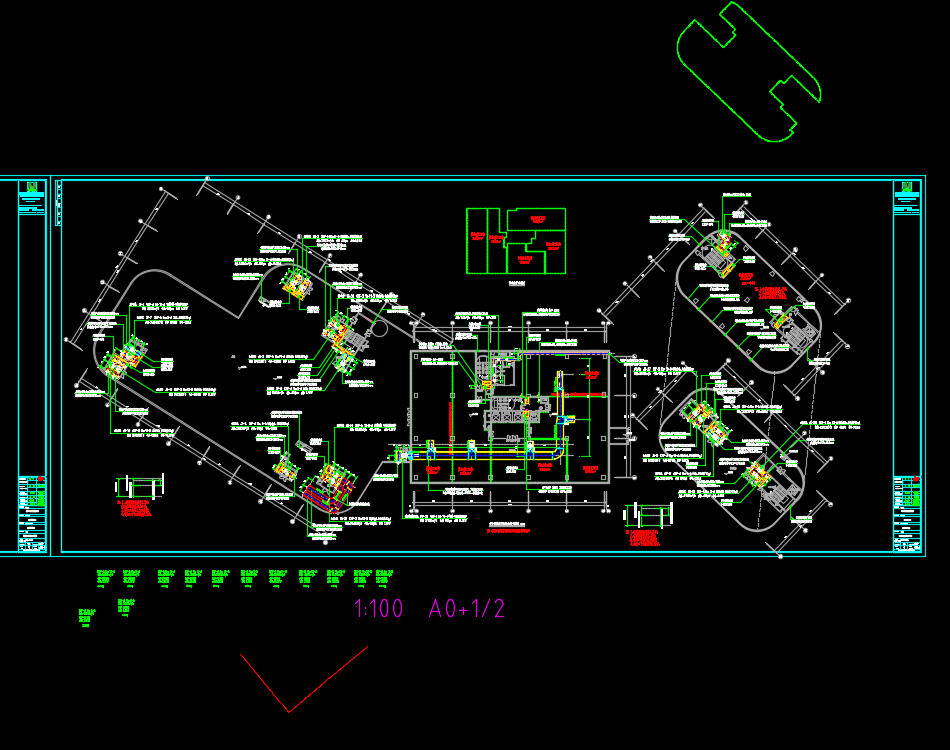

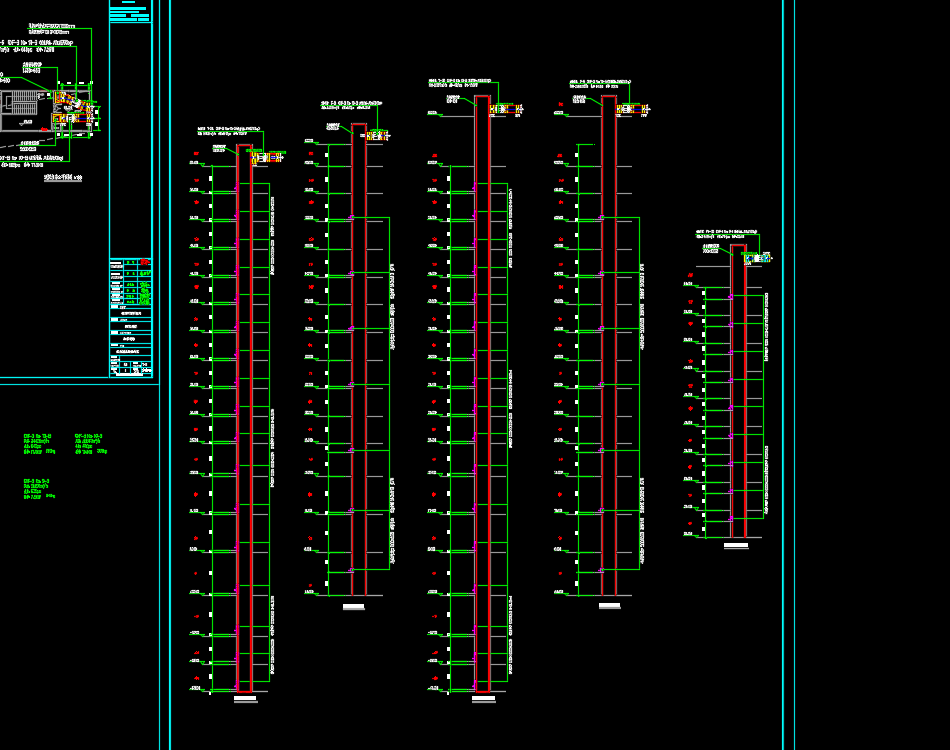

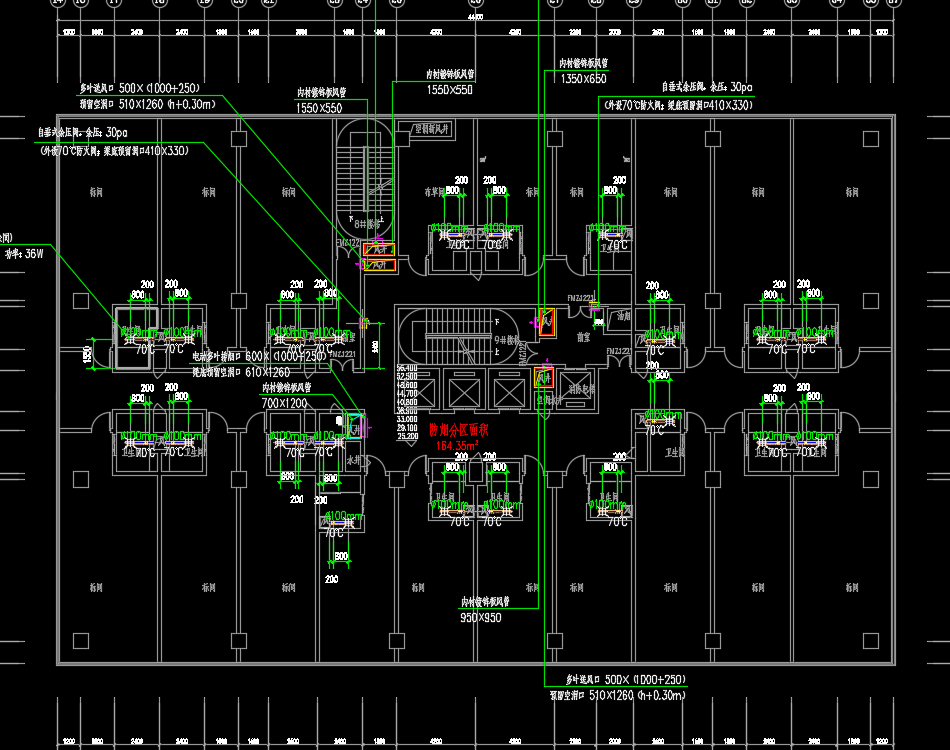

十四层酒店建设项目暖通施工图纸，包括：防排烟平面图、系统图
