本工程位于XX，地上三层建筑，建筑面积11580mŽ，框架结构，现浇屋面，建筑高度+18米，普通丙类生产建筑。该地区地震烈度为6度。室外消防用水量大于30L/s。生产工艺为主要为各类速溶茶粉、各类植物提取粉、各类植物提取浓缩液。
设计范围
本工程包括1#生产厂房内的以下内容：
1. 10/0.4kV变配电系统；
2. 动力配电系统；
3. 照明配电系统；
4. 防雷、接地系统及安全措施；
5、火灾报警系统。
高压系统图由二次深化完成。
供配电系统
1、工作电源与备用电源之间采用机械电气连锁方式，正常工作时采用由市电供电方式，当市电停电时，自动启动柴油发电进行供电，柴油发电机要求在15s内自动启动，当市电恢复时，自动停止柴油发电机，两路电源禁止并列运行。
2. 低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于一般负荷采用树干式与放射式相结合的供电方式。
3. 消防用负荷采用双电源供电，在末端自动互投；其他一级负荷及二级负荷采用双电源在适当位置自动切换后以单回路供电;三级负荷采用单电源供电。
4. 本工程除特殊注明外，45kW及以下的电动机采用全压起动方式起动；45kW以上非消防设备电动机采用星三角形或软启动器起动，45kW以上的消防设备电动机采用星三角形起动。

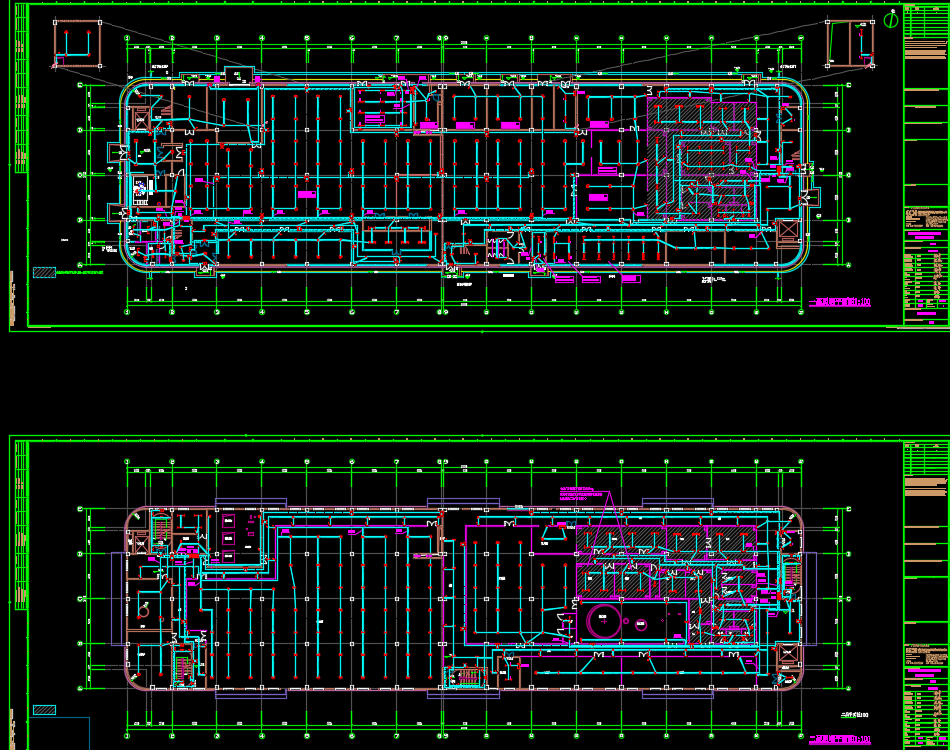

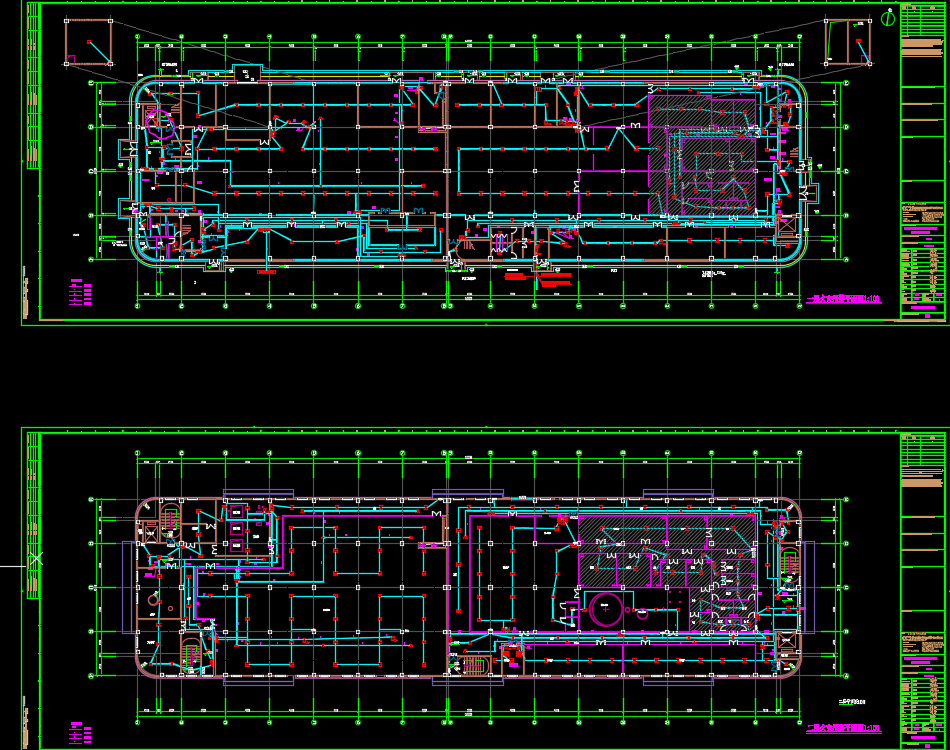

三层框架结构厂房暖通施工图纸，包括：低压配电柜排列图、动力系统图、动力平面图、照明系统图、照明平面图、防雷平面图、接地平面图、火灾报警系统图、火灾报警平面图、监控系统图、监控平面图、强电总平面图、弱电总平面图、竖向干线系统图等
