1#厂房土建及二次装修，厂房总建筑面积30647平方米，其中：新建厂房5147平方米，旧厂房25500平方米，新旧厂房二次装修内含动态千级净化间约5976.12平方米、万级净化间约457.46平方米、十万级净化间约2103.32平方米，其他为非洁净车间装修；动力站全面建设，建筑面积约6098平方米，其中：地下室约1409平方米（不含空调设备系统、空压设备系统、加湿设备系统）；氢气房全面建设，建筑面积约131平方米；辅料仓库全面建设，建筑面积约416平方米；消防水池及泵房全面建设，地下建筑面积约488.56平方米，地上建筑面积约42.75平方米；宿舍高位水箱系统1套。
设计范围：1#厂房的采暖、通风、空调、防排烟系统及空调冷冻水系统设计。
冷热源
1）空调供回水温度夏季为6/12℃，主管管径：DN450；分DN350两路进入车间，千级洁净区干盘管高温冷冻水供回水温度14/19℃，主管管径：DN250。空调冷冻水统一接自厂区内动力站，空调热源接自厂区蒸汽管网。加湿方式为干蒸汽加湿，蒸汽加热、加湿压力≤0.3MPa。
2）空调计算冷负荷11414KW，热负荷3433KW。
空调水系统
1）空调机末端回水管设置动态平衡电动调节阀（机组配置）。
2）空调水为变流量运行，根据系统末端压差传感器的压差信号调节水泵变频，保持末端的压差稳定。
3）空调水系统工作压力0.65Mpa，空调水系统管路、阀件、设备等耐压按1.0mpa选用。
4）工艺设备自配工业冷冻机以避免对空调管网用水造成冲击，预留厂房内空调冷水系统作为备用，管径DN80。

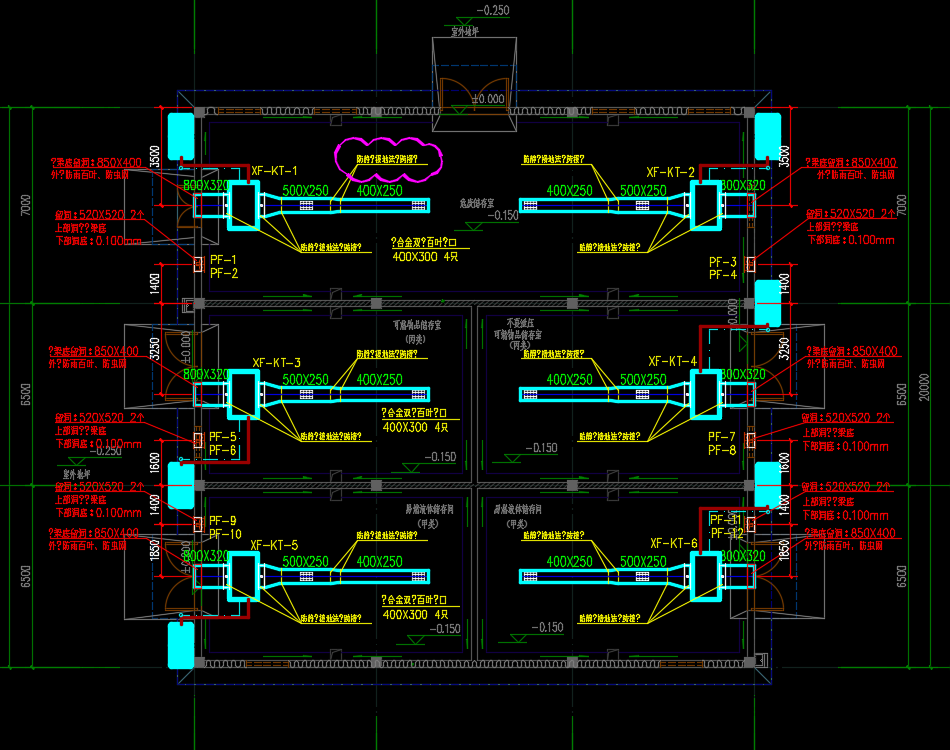

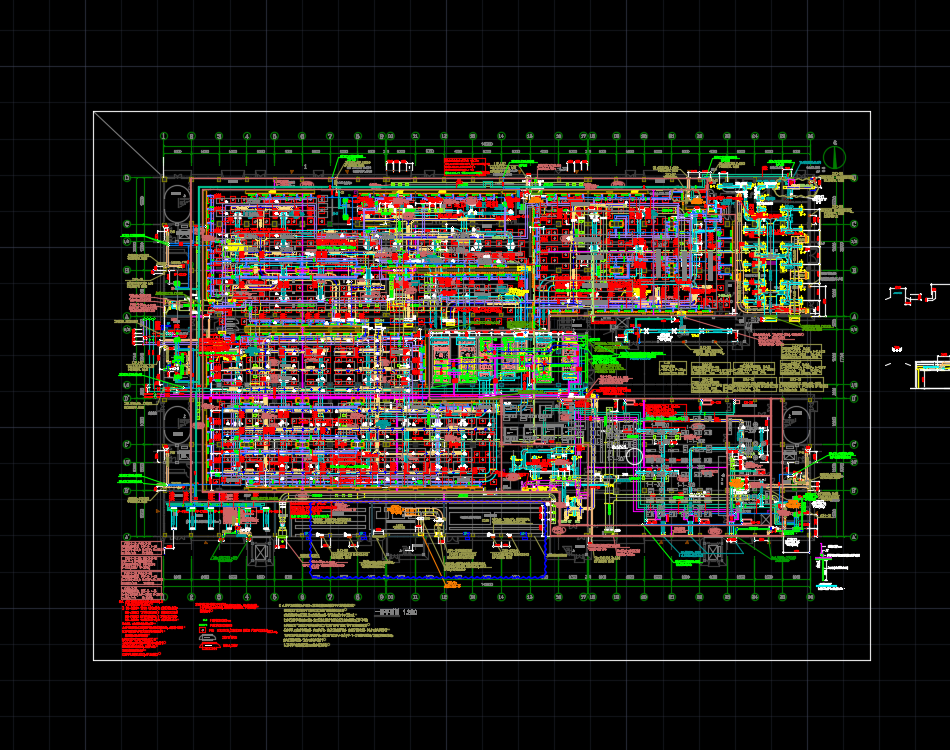

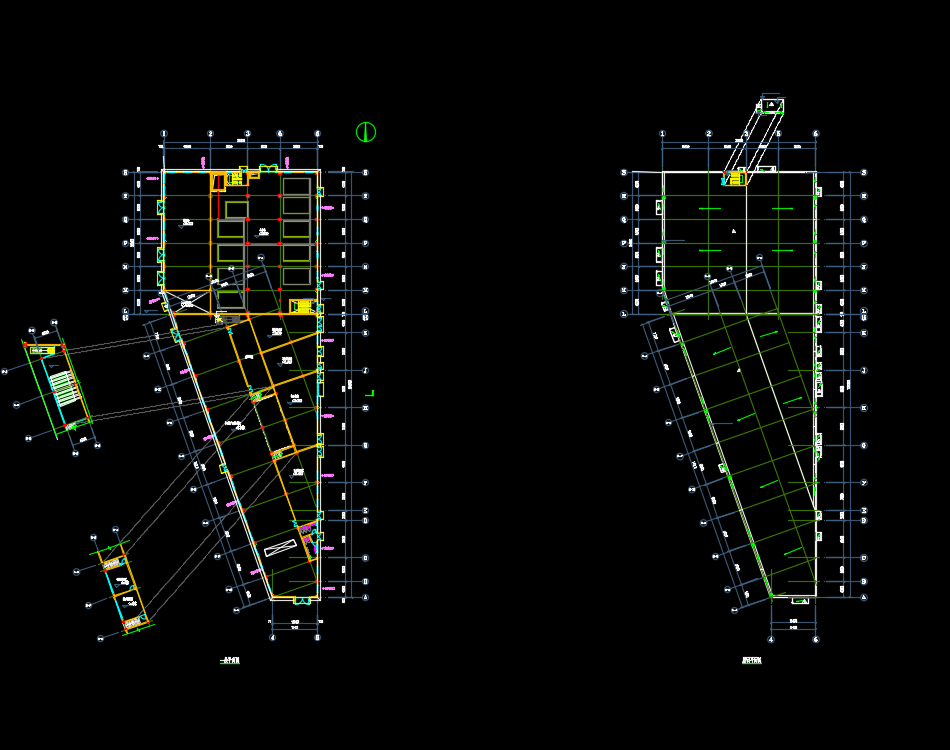

某厂房净化通风、暖通施工图纸，包括：净化空调原理图、空调水管平面图、FFU平面图、化回风平面图、空调风管平面图、通风平面图、排烟平面图、空调水管系统图、暖通平面图等
