本项目位于XX,该工程为新建工程,单体组成包括:1#车间,02门卫,04生产辅房(仓库),05消防泵房及水池。1#车间建筑面积约11862m2,门卫建筑面积约72m2,生产辅房(仓库)面积约150m2,消防泵房及水池建筑面积约105m2.建筑火灾危险性:生产厂房为丙类厂房、门卫为民用建筑,仓库为甲类1项仓库,消防泵房及水池为戊类厂房。
设计范围:
1.生产厂房空调,通风和消防排烟设计;
2.门卫空调和通风设计;
3.消防泵房通风设计;
4.生产辅房风和空调设计。
排烟系统
1.生产厂房区域设置1套排烟系统,负担若干个排烟分区。通过离心式风机进行机械排烟,排烟风机设置在专用的排烟机房;负担每个防烟分区排烟支管均设置排烟阀和常开式280度防火阀;当消防报警时,联动开启着火防烟分区内的排烟阀,同时联动启动该系统的排烟风机。车间B101房间面积超过500m2,利用对外卷帘门(10轴&11轴)进行自然补风。具体要求详见消防系统原理图。
2.办公区域设置一套机械排烟系统,负担若干个排烟分区。通过轴流式风机进行机械排烟,排烟风机设置在专用的排烟机房;负担每个防烟分区排烟支管均设置排烟阀和常开式280度防火阀;当消防报警时,联动开启着火防烟分区内的排烟阀,同时联动启动该系统的排烟风机。
3.仓库区域均采用自然排烟系统,屋顶设置消防联动的电动排烟窗(可自动和手动开启),仓库区域层高净高超过6米,防烟分区的排烟量按规范《建筑防烟排烟系统技术标准》-(GB51251_2017) 4.6.3条规定计算。同时仓库区域利用消防联动的对外卷帘门进行自然补风。系统排烟量计算通过计算公式和表格推荐值取大值确定,系统并考虑20%余量。
控制原理说明:

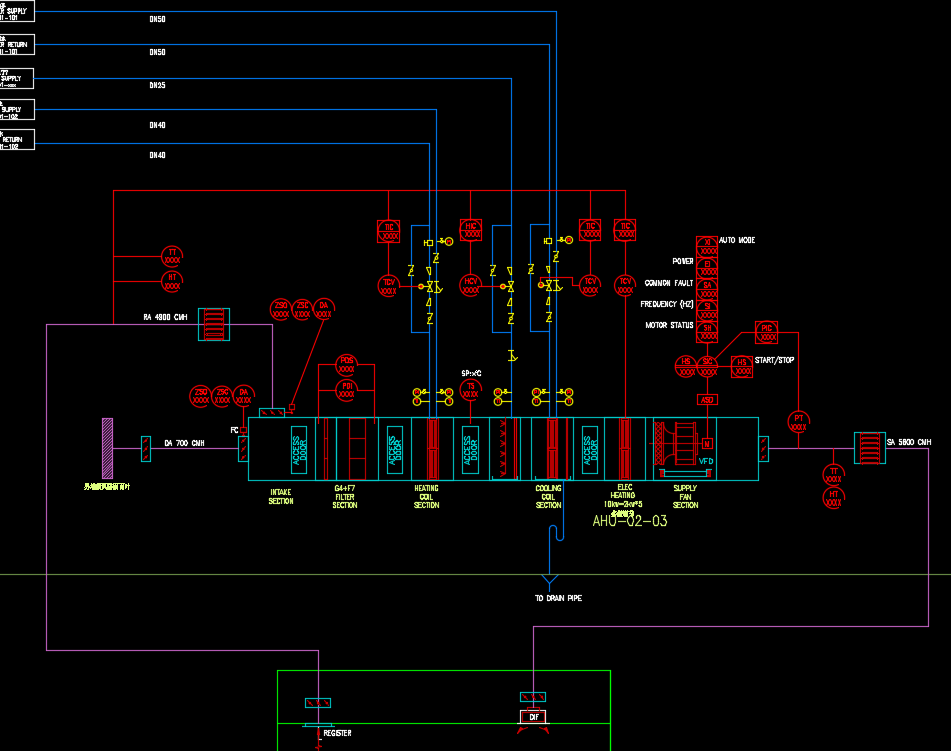

1 消防报警和空调机组联锁控制:本控制系统根据安装在室内的火灾探测器和手动装置,实行自动报警和手动报警,并与相关的新风机组和循环机组进行联锁控制,具体如下:
自动报警:每个防排烟分区均安装感烟型火灾探测器,各探测器将现场信号反馈到控制系统的控制器,消防控制中心的控制器根据该信号进行判断。一旦判断着火,经人工确认后,启动自动报警装置。同时,关闭各相应的新风机组和循环机组。手动报警:每个防排烟分区均安装手动报警装置,当手动装置启动时,消防控制中心接收到信号并报警。同时,关闭各相应的新风机组和循环机组。
2 本项目的消防排烟系统使用常闭排烟阀,均设置手动和自动开启装置。

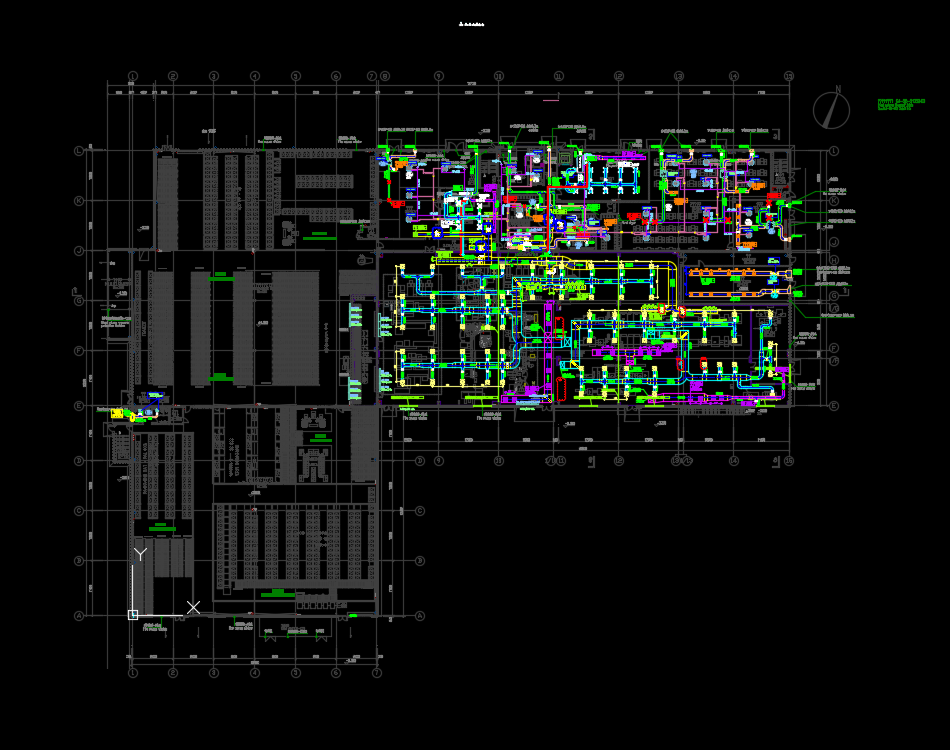

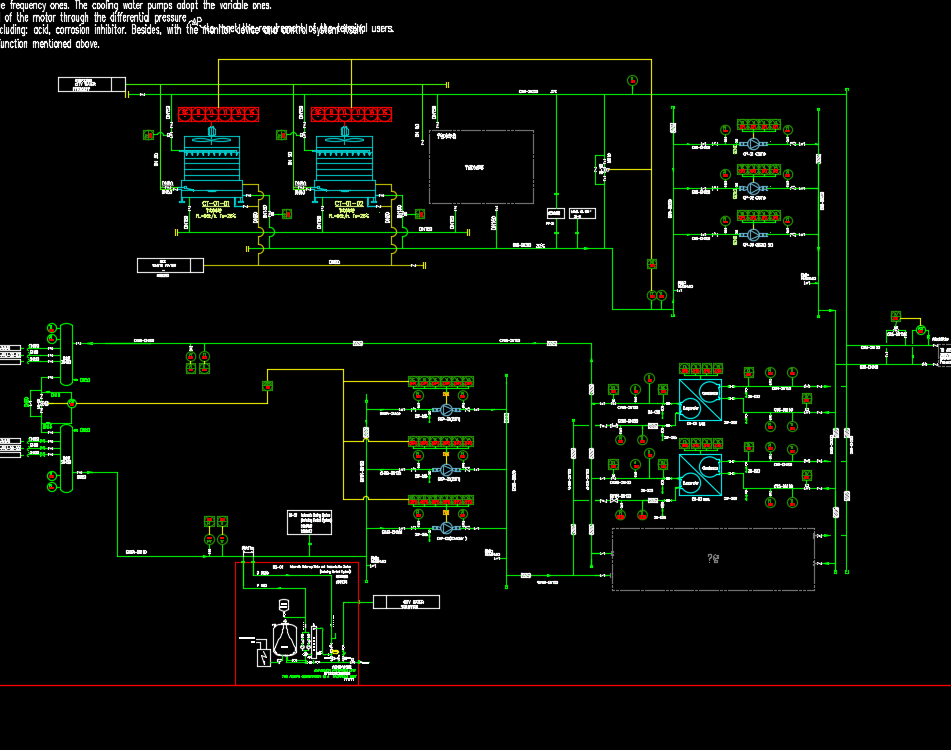

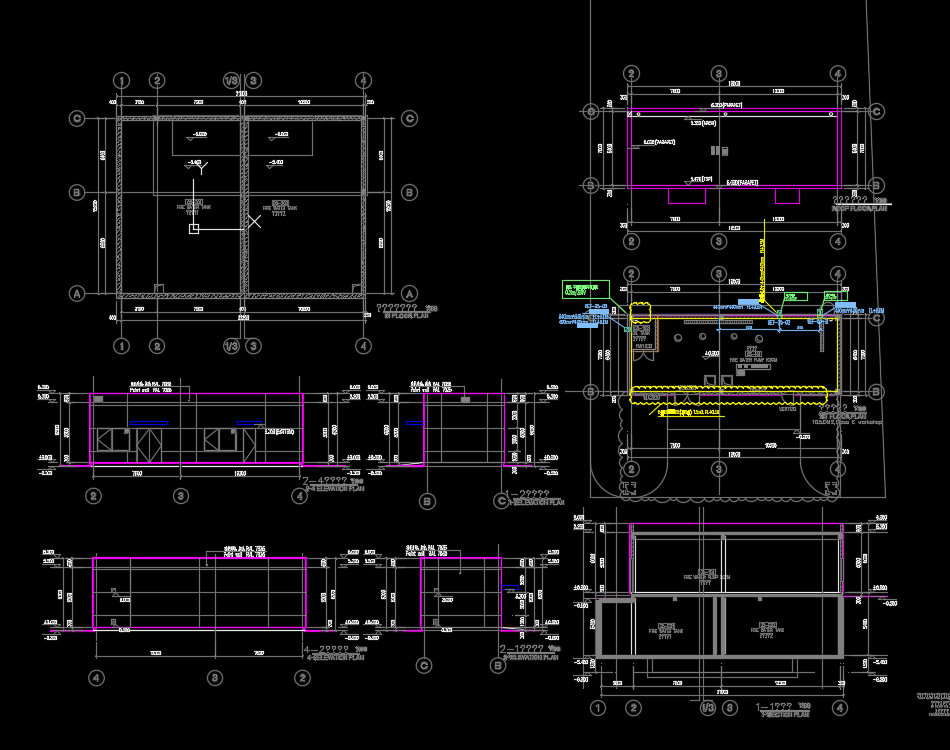

甲类仓库暖通施工图纸,包括:空调冷冻水制备原理图、空调热水制备系统流程图、多联机空调系统原理图、消防系统原理图、平面布置图等
