本项目一期总建筑面积：123043.12m2，其中地上建筑面积：100422m2，地下建筑面积：22621.15m2，总户数920户。
设计内容：
本次设计包括工程项目中3~7#楼高层住宅的供暖及通风防排烟设计；2-B#商业楼通风设计；地下车库的通风防排烟设计详见地下车库的通风图纸；地下二层部分车库为人防区域，人防区域的通风设计由人防设计单位设计，不在本次设计范围内；换热机房位于园区内一层，换热机房及园区内一、二次热水管网由甲方另外委托设计，不在本次设计范围内；本设计中换热机房的预留供暖管道套管位置仅供参考，具体以小区热网施工图为准。
供暖系统划分：
1.住宅供暖系统热源由换热站提供的供水温度为45℃回水温度为35℃的低温热水（换热站位于园区内一层）；供暖的运行方式采用连续供热的采暖方式。供暖系统的补水和定压位于换热站。住宅户内供暖方式：卫生间为散热器供暖，散热器采用钢制扁管卫浴系列散热器，参数详见附表。其余房间为低温热水地板辐射供暖系统。应甲方要求，商业网点采用分体空调采暖。
2.系统竖向分区：1~15层为低区；16~30层为高区。
3.各供暖系统负荷：供暖系统的总热负荷及供暖系统入口处负荷及资用压力详见附表。
供暖系统设计：
1.住宅每单元设置一个地下热计量小室做为住宅热计量点，内设热力入口装置。作法参见省标L13N1-14，热表前设水过滤器、静态水力平衡阀，回水管设动态水力平衡阀；过滤器采用Y型，平衡阀采用采用KPF16型，平衡阀管径同干管管径。热表采用超声波型，具备数据通讯和远传功能，要求其准确度高于3级，并有150天的日供热量储存值，或可采用数据远传的方法存储日供热量。

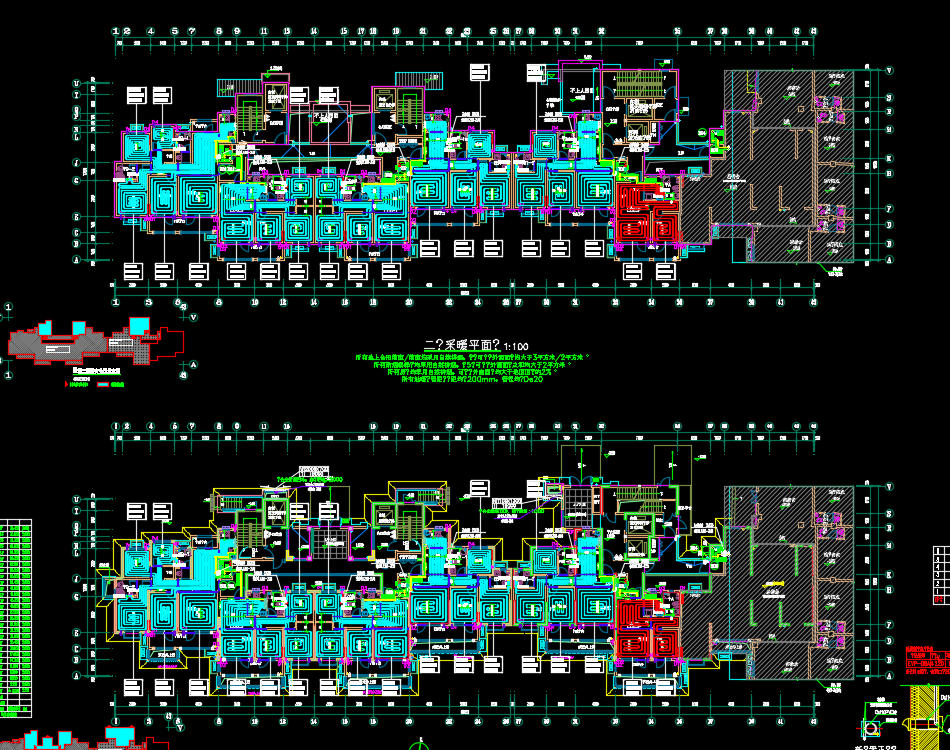

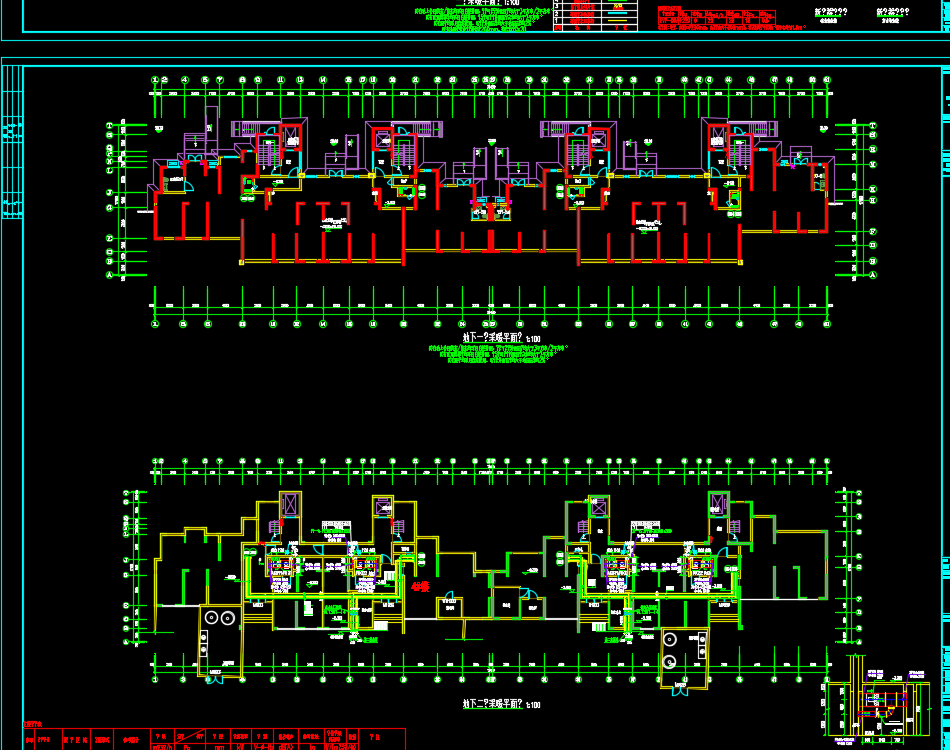

老旧社区改造散热器、地板辐射供暖通风设计图纸，包括：采暖平面图、采暖大样图、防排烟控制原理图、采暖立管系统图
