某工业厂房暖通施工图纸(含PDF格式)
该工程为新建工程,单体组成包括:1#车间,02门卫,04生产辅房(仓库),05消防泵房及水池。1#车间建筑面积约11862m2,门卫建筑面积约72m2,生产辅房(仓库)面积约150m2,消防泵房及水池建筑面积约105m2.建筑火灾危险性:生产厂房为丙类厂房、门卫为民用建筑,仓库为甲类1项仓库,消防泵房及水池为戊类厂房。
设计范围:
1.生产厂房空调,通风和消防排烟设计;
2.门卫空调和通风设计;
3.消防泵房通风设计;
4.生产辅房风和空调设计。
空调系统
1.生产车间(房间B102)空调系统AHU-01-01X
采用一次回风的空调方式。设置一台AHU空调处理机组,设备放置于设备夹层机房。AHU功能段包括:一次混风段、F7中效过滤段、表冷段、热盘管段、湿膜加湿段、送风风机段、H10高效过滤段、消音段、出风段。车间内末端送风风口采用方形旋流风口,采用顶送顶回的气流组织形式。
2.生产车间(房间B107&B108)空调系统AHU-01-02X
采用一次回风的空调方式。设置一台AHU空调处理机组,设备放置于设备夹层机房。AHU功能段包括:一次混风段、F7中效过滤段、表冷段、热盘管段、湿膜加湿段、送风风机段、H10高效过滤段、消音段、出风段。车间内末端送风风口采用方形旋流风口,采用顶送顶回的气流组织形式。
3.生产车间(房间B101)空调系统AHU-01-03
采用一次回风的空调方式。设置一台AHU空调处理机组,设备放置于设备夹层机房。AHU功能段包括:一次混风段、F7中效过滤段、表冷段、热盘管段、湿膜加湿段、送风风机段、H10高效过滤段、消音段、出风段。车间内末端送风风口采用方形旋流风口,采用顶送顶回的气流组织形式。
4.新风空调系统MAU-01-01
新风空调机组设备放置于设备夹层机房。MAU功能段包括:进风段、G4+F7初中效过滤段、热盘管段、湿膜加湿段、表冷段、送风风机段、出风段。新风机组服务于AHU-01-01X\AHU-01-02X\AHU-01-03生产区域空调机组,通过VAV-BOX控制各AHU的新风送风量。
某工业厂房暖通施工图纸,包括:空调冷冻水制备原理图、空调热水制备系统流程图、多联机空调系统原理图、空调系统原理图、消防系统原理图、废气排风风管平面布置图等
资料截图

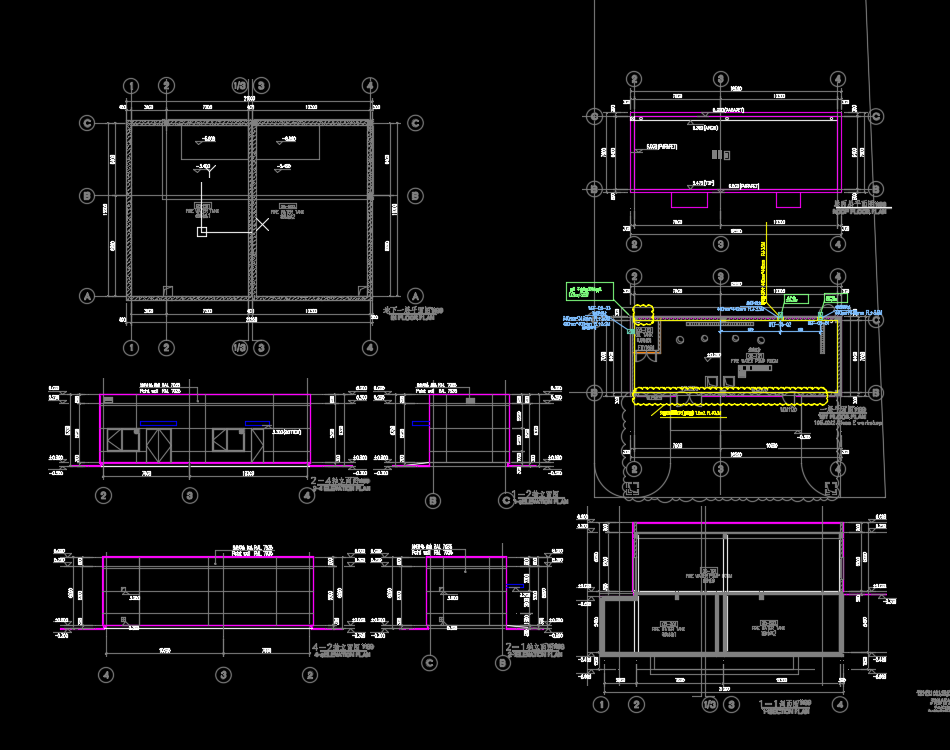

  • 某工业厂房暖通施工图纸(含PDF格式)

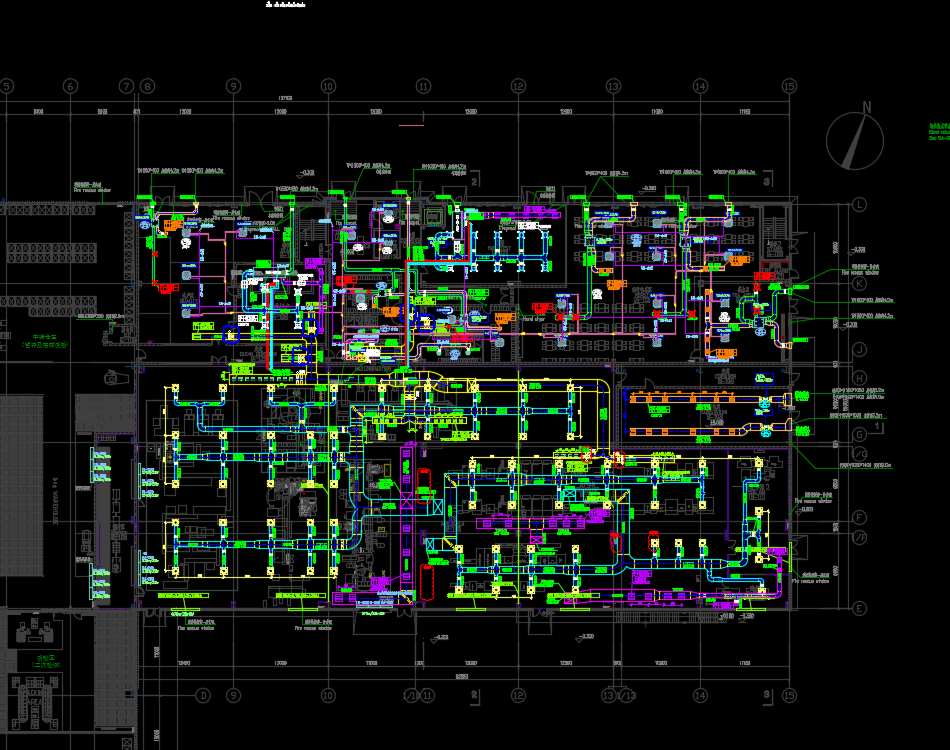

  • 某工业厂房暖通施工图纸(含PDF格式)

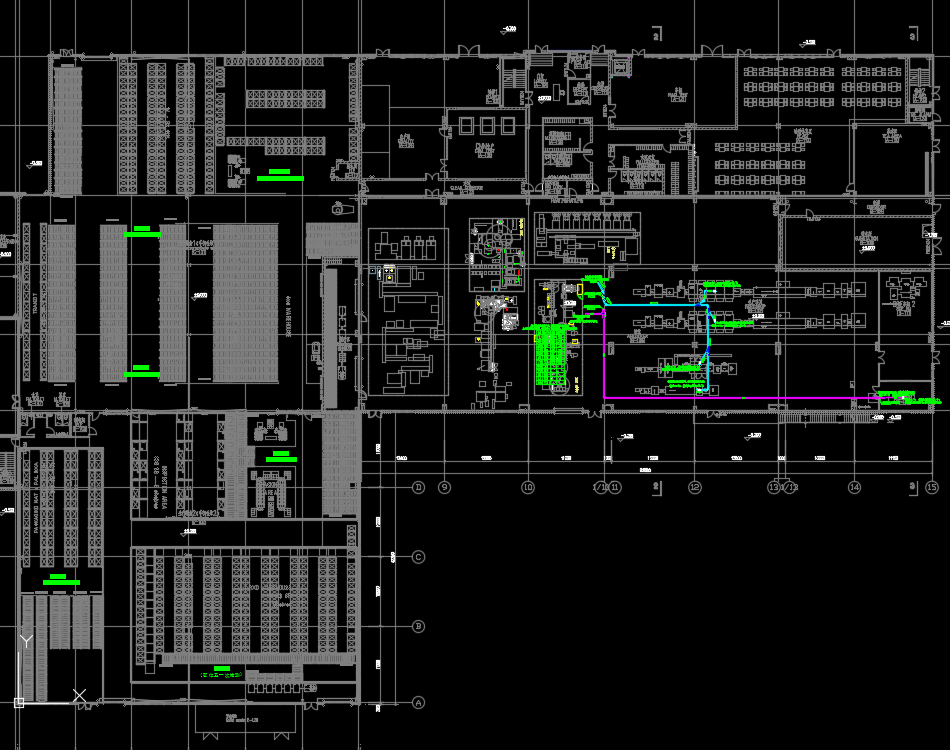

  • 某工业厂房暖通施工图纸(含PDF格式)
