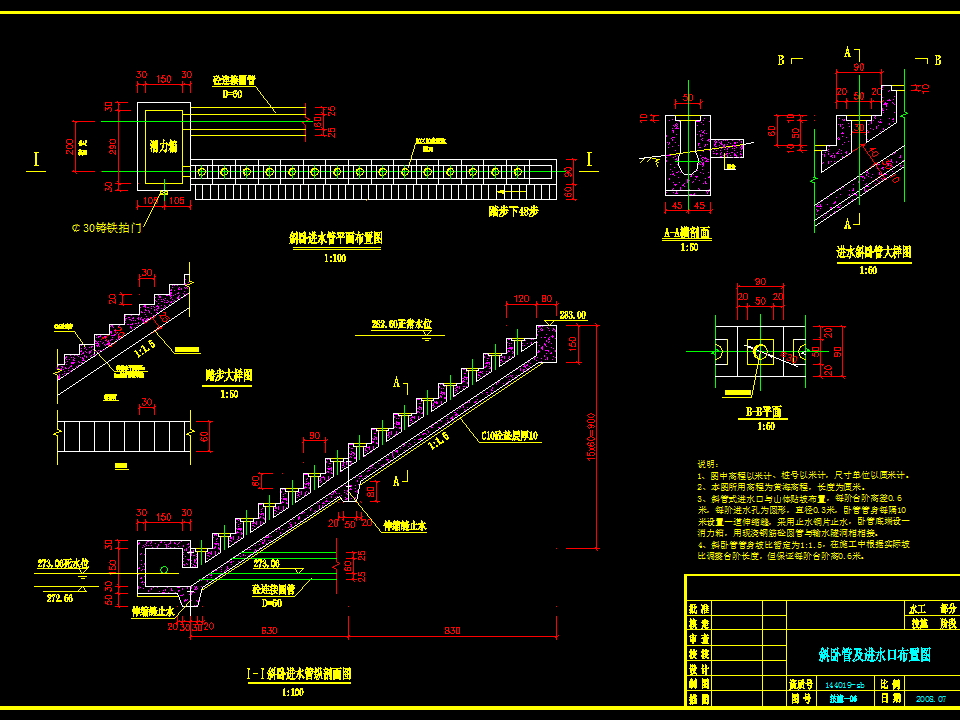

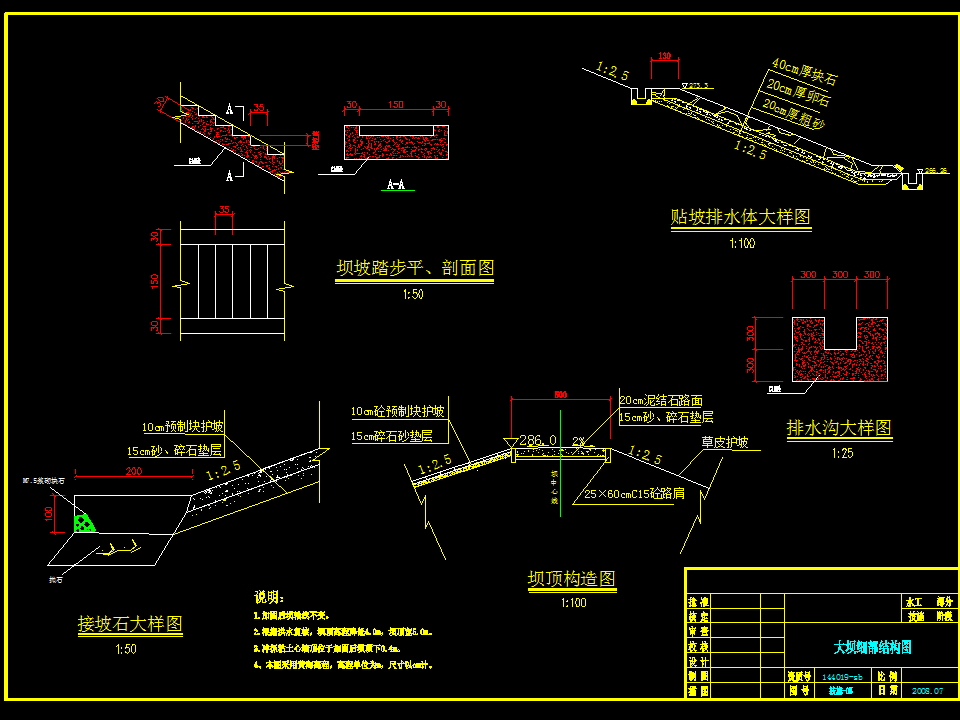

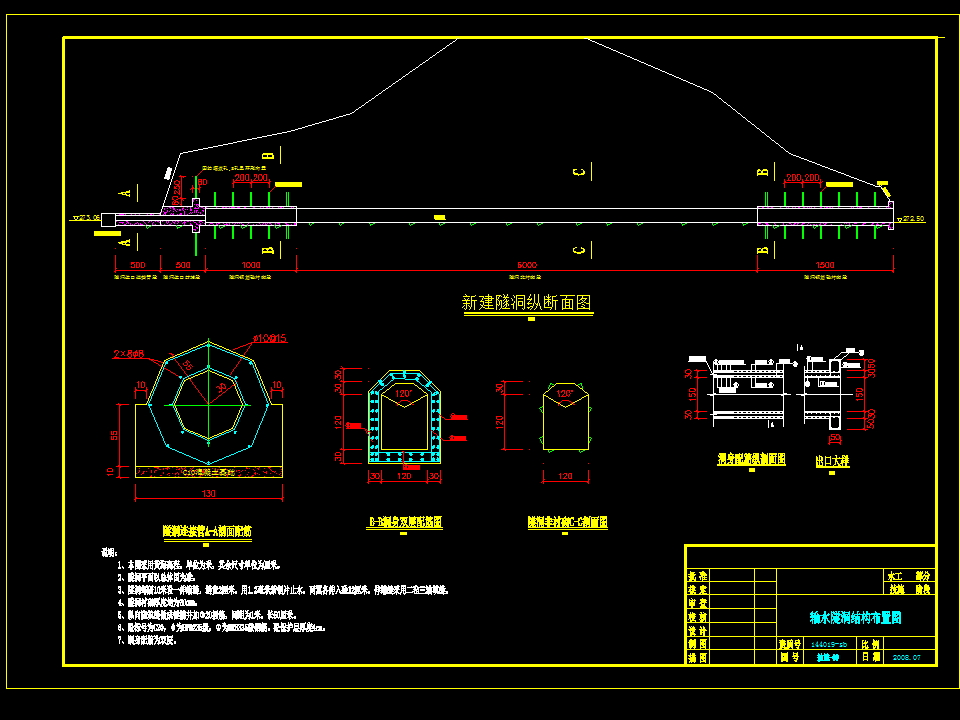

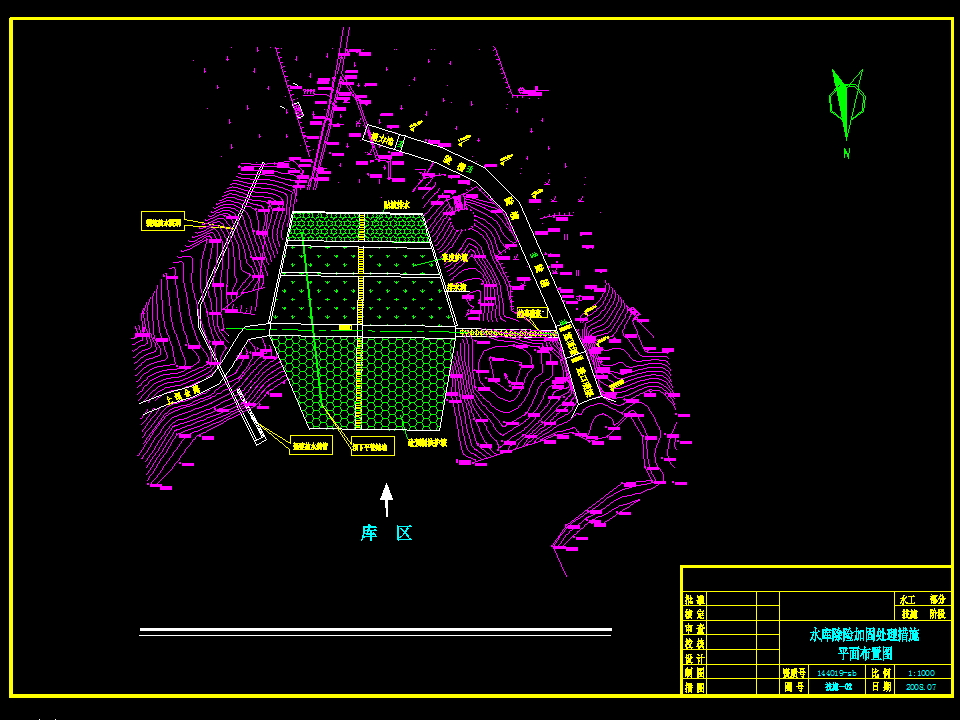

小（一）型水库除险加固全套施工图纸包括水库除险加固处理措施平面布置图、大坝冲抓回填粘土心墙防渗处理图、大坝冲抓回填粘土心墙防渗处理纵剖面图、大坝细部结构图、斜卧管及进水口布置图、斜卧管及进水口配筋图、斜卧管消力箱配筋图、输水隧洞结构布置图、输水隧洞细部构造图、预制块护坡构造图、坝下涵管封堵示意图、溢洪道加固纵剖面布置图等，供大家参考！
本项目为水库除险加固工程。坝址以上控制流域面积3.14km2 ，水库正常高水位为282.60m（黄海高程，下同），设计水位283.99m，校核洪水位284.51m，相应总库容140.91万m3 ，设计灌溉面积0.5万亩。水库主要建筑物有：大坝、溢洪道、坝下涵管等，是一座以灌溉为主，兼有防洪、养殖等综合效益的重点小（一）型蓄水工程。水库于1968年10月动工兴建，1969年完工达现有规模。
水库存在的主要问题有：大坝坝顶宽度不够，坝体单薄，坝坡偏陡，大坝心墙的渗透系数不满足规范要求，大坝上游坡部分堆石有多处崩塌、下沉；两坝肩存在渗漏问题；溢洪道边墙和底板砼脱落老化，底板基岩渗漏，溢洪道进口两岸山坡岩石强风化，左侧山体边坡较陡存在坍塌现象；坝下涵管出口闸阀老化锈蚀，渗漏严重，危及大坝安全；大坝无安全监测及水情观测设施。水库通行不便，近库段上坝人行道路为崎岖山路等。经安全鉴定，大坝属三类坝。
本次除险加固的主要项目有：大坝土石方整治工程，大坝冲抓套井回填粘土防渗心墙工程，溢洪道加固工程，坝下涵管封堵工程，新建灌溉放空遂洞工程，管理设施工程建设等。
