**市***镇集中供水工程设施包括取水构筑物(取水泵站)、水厂（滤池、沉淀池、清水池等）、输水管道，供水能力为2000m3/d。
厂址处新建反应沉淀池、无阀滤池、清水池、综合楼及管理用房，占地面积2398m2，供水规模2000t/d。水厂采用圆形清水池蓄水，通过PVC-U塑管重力自流的方式供给用户。
由于本工程主要设计内容为取水泵站、净配水厂及输配水管网。规划离水厂约580m处的***左岸建取水泵站，***常年水位较稳定，浊度较小，水量丰富，取水泵站通过输水管道输水至净配水厂。净配水厂建在鲫鱼塘侧山头，主要新建沉淀池、滤池、500m3清水池。水源水通过净化、消毒后，通过配水管网供水给各农村。服务水压则采取分压供水的原则，乡村按2层楼设计，城乡按4层楼设计。服务水头一般采用乡村18m，城乡25m。

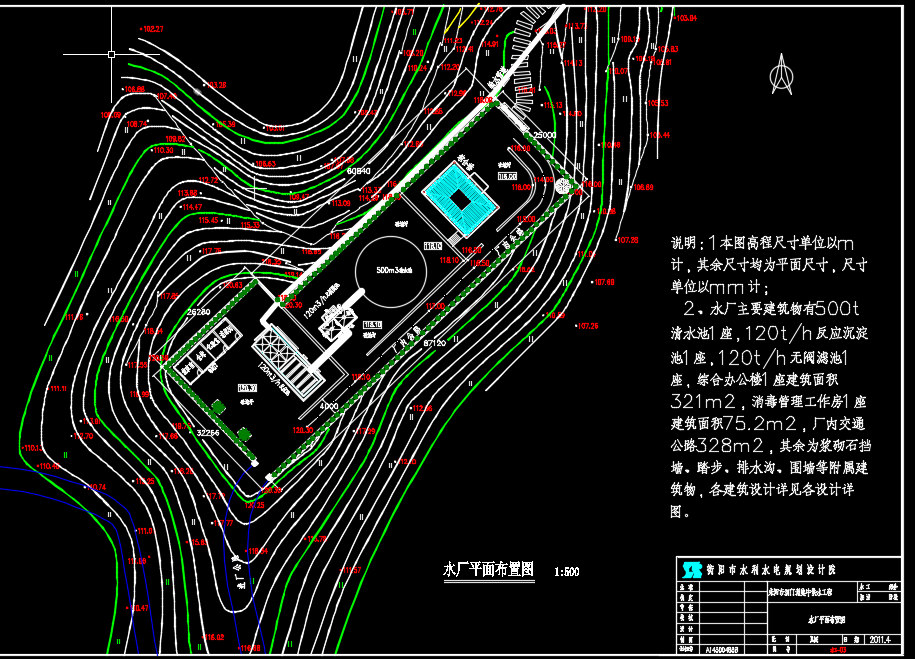

图纸包括水厂工程布置图、水厂平面布置图、工艺流程图、120t反应沉淀池工艺设计图、120t反应沉淀池结构图、120t反应沉淀池体平面配筋图、120t反应沉淀池水槽、梁、柱配筋图 、反应沉淀喷嘴、三角堰制作安装图、反应沉淀刚性墙管、法兰制作安装图、反应沉淀钢梯、栏杆及预埋件、斜管支架安装图、重力式无阀滤池布置图、双板及孔板网制作安装图、虹吸弯管大样图、无阀滤池辅助管线安装图等
