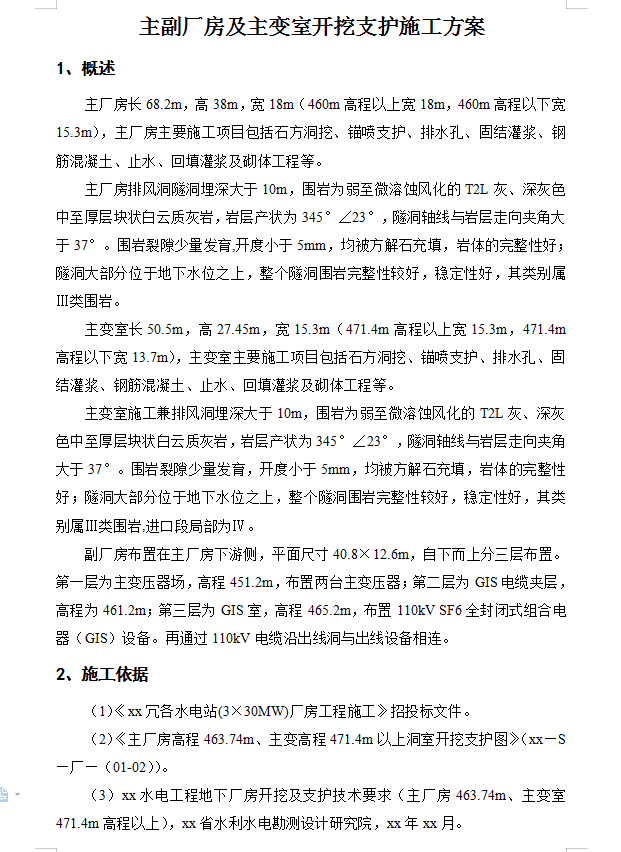

主厂房长68.2m，高38m，宽18m（460m高程以上宽18m，460m高程以下宽15.3m），主厂房主要施工项目包括石方洞挖、锚喷支护、排水孔、固结灌浆、钢筋混凝土、止水、回填灌浆及砌体工程等。
主厂房排风洞隧洞埋深大于10m，围岩为弱至微溶蚀风化的T2L灰、深灰色中至厚层块状白云质灰岩，岩层产状为345°∠23°，隧洞轴线与岩层走向夹角大于37°。围岩裂隙少量发育,开度小于5mm，均被方解石充填，岩体的完整性好；隧洞大部分位于地下水位之上，整个隧洞围岩完整性较好，稳定性好，其类别属Ⅲ类围岩。
主变室长50.5m，高27.45m，宽15.3m（471.4m高程以上宽15.3m，471.4m高程以下宽13.7m），主变室主要施工项目包括石方洞挖、锚喷支护、排水孔、固结灌浆、钢筋混凝土、止水、回填灌浆及砌体工程等。
主变室施工兼排风洞埋深大于10m，围岩为弱至微溶蚀风化的T2L灰、深灰色中至厚层块状白云质灰岩，岩层产状为345°∠23°，隧洞轴线与岩层走向夹角大于37°。围岩裂隙少量发育，开度小于5mm，均被方解石充填，岩体的完整性好；隧洞大部分位于地下水位之上，整个隧洞围岩完整性较好，稳定性好，其类别属Ⅲ类围岩,进口段局部为Ⅳ。
副厂房布置在主厂房下游侧，平面尺寸40.8×12.6m，自下而上分三层布置。第一层为主变压器场，高程451.2m，布置两台主变压器；第二层为GIS电缆夹层，高程为461.2m；第三层为GIS室，高程465.2m，布置110kV SF6全封闭式组合电器（GIS）设备。再通过110kV电缆沿出线洞与出线设备相连。

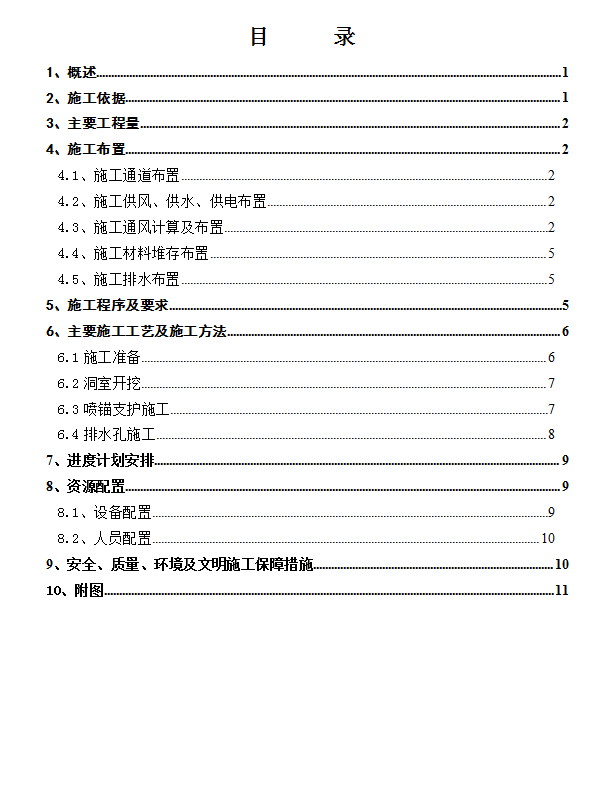

1、概述 1
2、施工依据 1

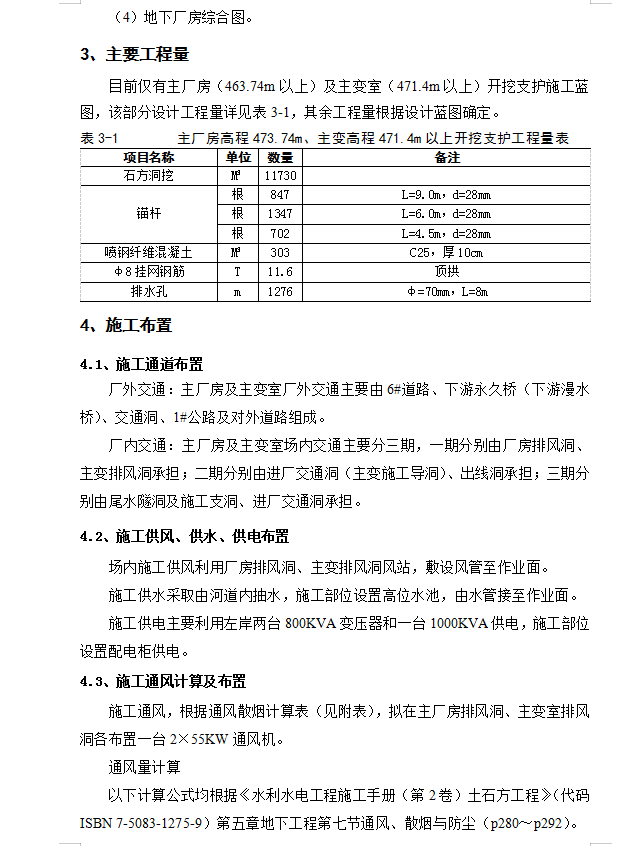

3、主要工程量 2
4、施工布置 2
4.1、施工通道布置 2
4.2、施工供风、供水、供电布置 2
4.3、施工通风计算及布置 2
4.4、施工材料堆存布置 5
4.5、施工排水布置 5
5、施工程序及要求 5
6、主要施工工艺及施工方法 6
6.1施工准备 6

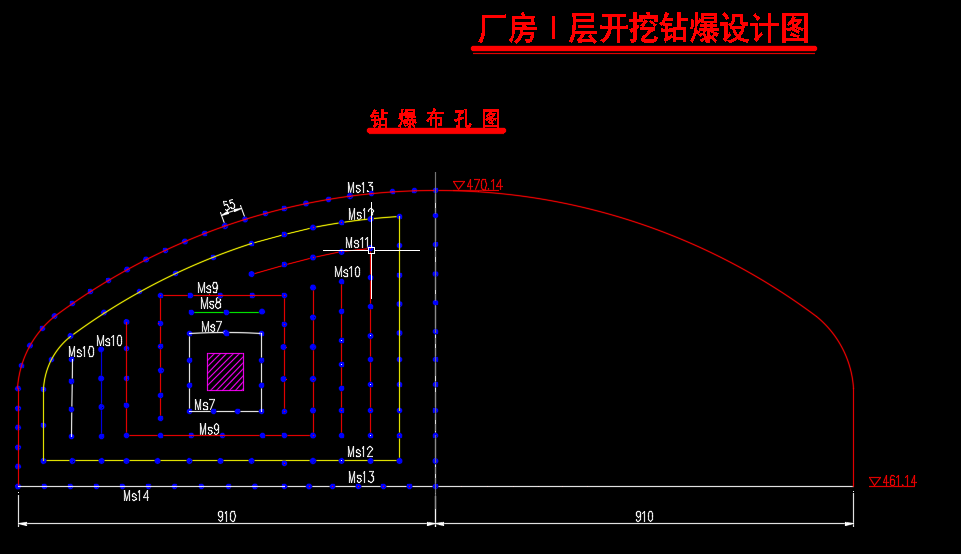

6.2洞室开挖 7
6.3喷锚支护施工 7
6.4排水孔施工 8
7、进度计划安排 9
8、资源配置 9
8.1、设备配置 9
8.2、人员配置 10
9、安全、质量、环境及文明施工保障措施 10
10、附图 11
