水库工程截流施工方案 17P
****县****水库枢纽工程建筑物主要有:拦河坝、溢洪道、放水底孔、取水口、灌区工程、金属结构设备及安装、机电设备及安装、房屋建筑工程、大坝安全监测工程及施工导流等临时工程组成。
大坝为碾压砼重力坝,最大坝高53.2m,坝顶宽6m。坝体从上至下依次为C20二级配变态砼区、C20二级配碾压防渗砼区、C15三级配碾压砼区、C15三级配变态砼区。溢流表孔、放水底孔兼导流孔布置在左岸,取水口布置在右岸。
坝顶结构:坝顶宽度根据规范、稳定计算及考虑交通要求,取6m,坝顶高程1319.2m,长142.35m,溢洪道处设连接两岸交通桥,宽度6.0m,为保证行人安全,坝顶上、下游均设栏杆,右岸坝顶与上坝公路相连接。
坝坡:下游面坡比高程1314.1m以下1:0.8,上游面1286高程以下坡比1:0.2,以上垂直。
坝体材料分区:
坝体材料主要为C15三级配碾压混凝土;根据防渗需要,上游迎水面采用C20二级配变态混凝土,厚度为0.5m;其后为C20二级配碾压混凝土,1281m高程以上厚度2m,以下厚度2.5m, 防渗抗渗等级W6;坝顶为厚0.25m的常态混凝土路面;下游面设有厚0.8m的C15三级配变态混凝土;溢流坝段1269.20米高程设置消力池,1.0米厚C25钢筋混凝土,设置横缝中间止水带;消力池尾端1273.20m高程
设置C25钢筋混凝土消力坎;引洪渠段长20米,用大块石海漫铺设,引哄渠段尾部0+020桩号设置防冲槽。
1.2 库区工程地质
1.2.1基本地质条件
1.2.1.1地形、地貌
拟建水库拦蓄****上游河段而成库,库区为一长条型谷地,主轴方向与构造方向基本一致。库盆狭长,两岸坡坡度均较陡,山高谷深,冲沟发育,有季节性溪水和上层滞水出露的补给,地形条件适宜建库。
汇水区南起川草坡,北止坝址,西至姨妈坡,东抵廖家坡,南北长3.4km,东西宽1.5km,水库地表集水面积4.38km2,枯季迳流模数3-3.3L/s·km2,最枯补给径流14L/s(2002年12月5日实测)。汇水区最高点为西端马鞍形,海拔高程1529m,最低在拟建坝址沟谷处,海拔高程1280m,相对高差250m,河谷纵横交错,地表水系呈树枝状发育。
水库位于侵蚀地貌的浅切中山区,地形高差变化较大,沟峰相对高差150-250m,库区地势北高南低,从地表分水岭到坝址,地形呈一向南倾斜的缓坡,库盆底部高程1280-1335m,河床平均坡降5.6%。岸坡坡顶高程1400-1500m,地形坡角40-65°,基岩裸露,河谷深切,为不对称的“V”型斜向谷。
1.2.1.2地层岩性
拟建水库整个库、坝区,分水岭均为三迭系中统边阳组(T2b):黄褐色粉砂质泥岩、钙质泥岩、钙质粉砂岩、泥页岩;含基岩裂隙水,透水性弱,为相对隔水层。
资料截图

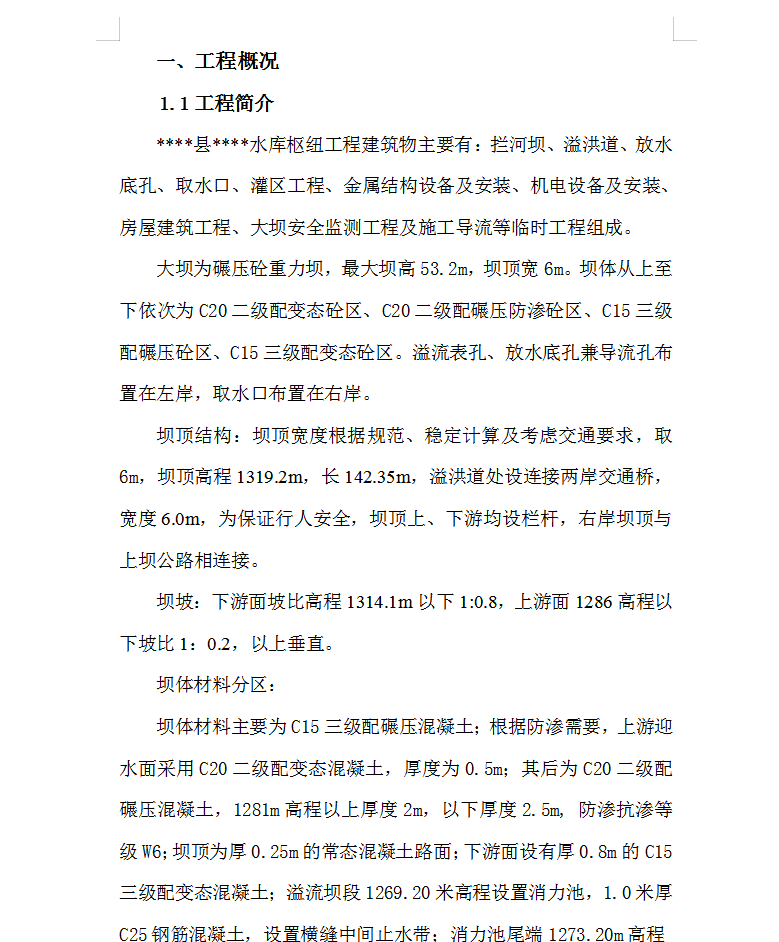

  • 水库工程截流施工方案 17P

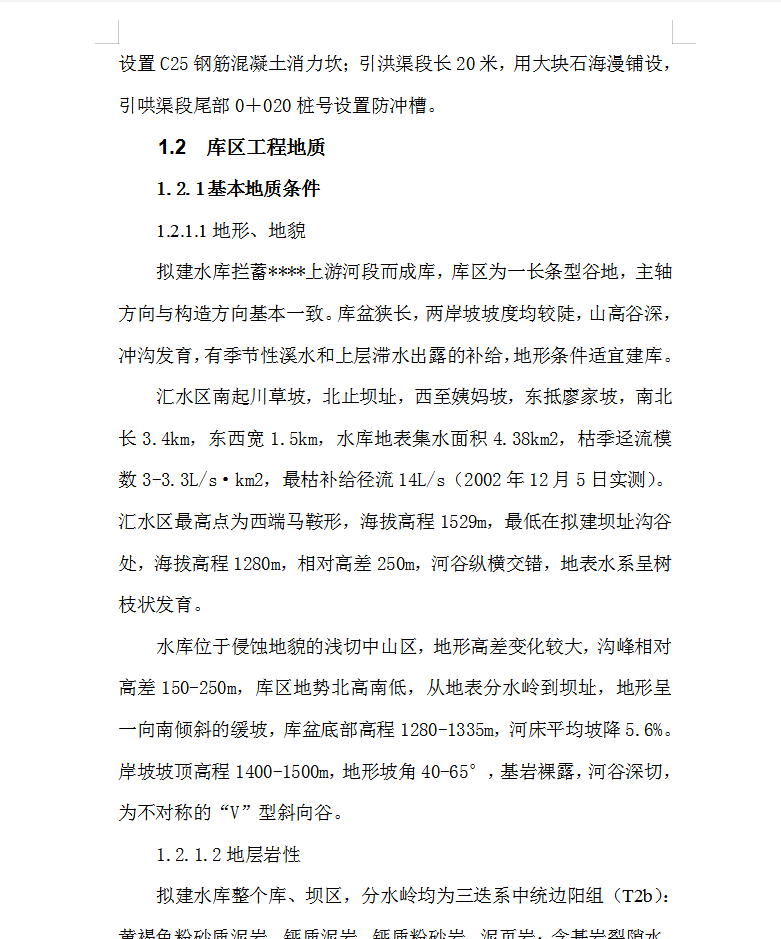

  • 水库工程截流施工方案 17P

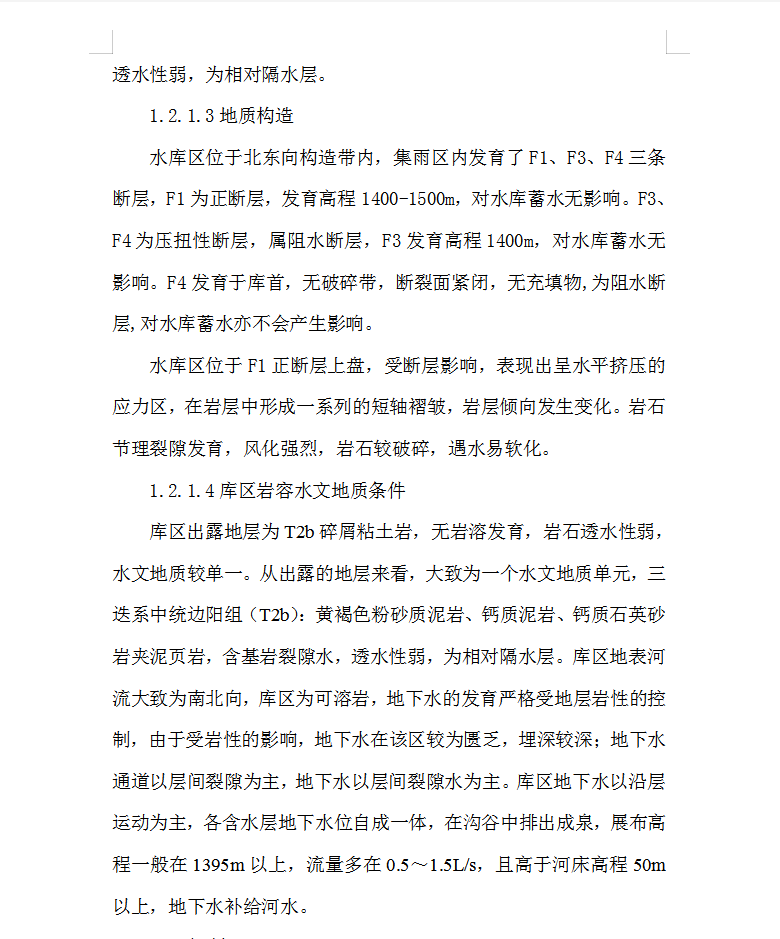

  • 水库工程截流施工方案 17P
