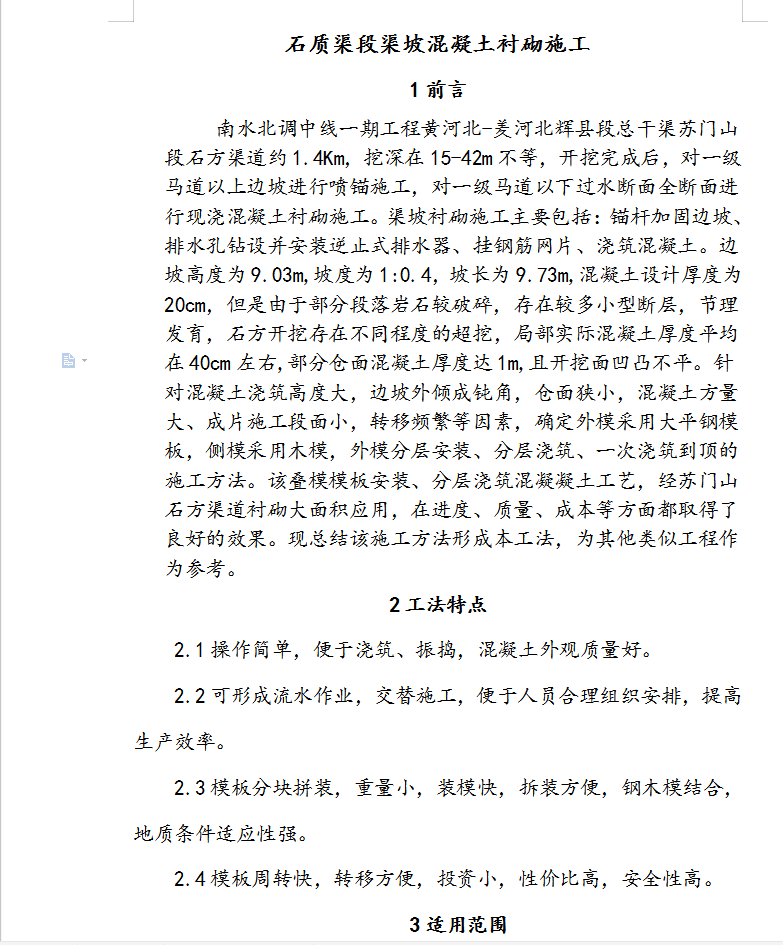

南水北调中线一期工程黄河北-羑河北辉县段总干渠苏门山段石方渠道约1.4Km，挖深在15-42m不等，开挖完成后，对一级马道以上边坡进行喷锚施工，对一级马道以下过水断面全断面进行现浇混凝土衬砌施工。渠坡衬砌施工主要包括：锚杆加固边坡、排水孔钻设并安装逆止式排水器、挂钢筋网片、浇筑混凝土。边坡高度为9.03m,坡度为1:0.4，坡长为9.73m,混凝土设计厚度为20cm，但是由于部分段落岩石较破碎，存在较多小型断层，节理发育，石方开挖存在不同程度的超挖，局部实际混凝土厚度平均在40cm左右,部分仓面混凝土厚度达1m,且开挖面凹凸不平。针对混凝土浇筑高度大，边坡外倾成钝角，仓面狭小，混凝土方量大、成片施工段面小，转移频繁等因素，确定外模采用大平钢模板，侧模采用木模，外模分层安装、分层浇筑、一次浇筑到顶的施工方法。该叠模模板安装、分层浇筑混凝凝土工艺，经苏门山石方渠道衬砌大面积应用，在进度、质量、成本等方面都取得了良好的效果。现总结该施工方法形成本工法，为其他类似工程作为参考。
2工法特点
2.1操作简单，便于浇筑、振捣，混凝土外观质量好。
2.2可形成流水作业，交替施工，便于人员合理组织安排，提高生产效率。
2.3模板分块拼装，重量小，装模快，拆装方便，钢木模结合，地质条件适应性强。
2.4模板周转快，转移方便，投资小，性价比高，安全性高。
3适用范围
本工法适用于渠道、公路等工程高边坡、长断面各种岩体的永久性衬砌和混凝土挡墙施工。
4工艺原理

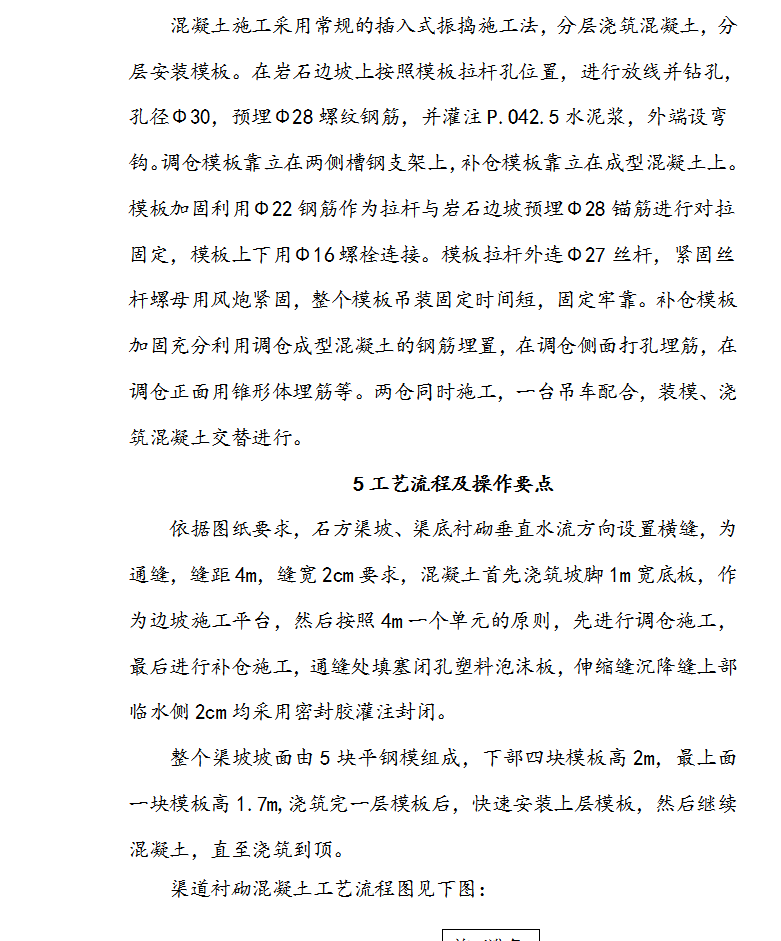

混凝土施工采用常规的插入式振捣施工法，分层浇筑混凝土，分层安装模板。在岩石边坡上按照模板拉杆孔位置，进行放线并钻孔，孔径Φ30，预埋Φ28螺纹钢筋，并灌注P.O42.5水泥浆，外端设弯钩。调仓模板靠立在两侧槽钢支架上，补仓模板靠立在成型混凝土上。模板加固利用Φ22钢筋作为拉杆与岩石边坡预埋Φ28锚筋进行对拉固定，模板上下用Φ16螺栓连接。模板拉杆外连Φ27丝杆，紧固丝杆螺母用风炮紧固，整个模板吊装固定时间短，固定牢靠。补仓模板加固充分利用调仓成型混凝土的钢筋埋置，在调仓侧面打孔埋筋，在调仓正面用锥形体埋筋等。两仓同时施工，一台吊车配合，装模、浇筑混凝土交替进行。

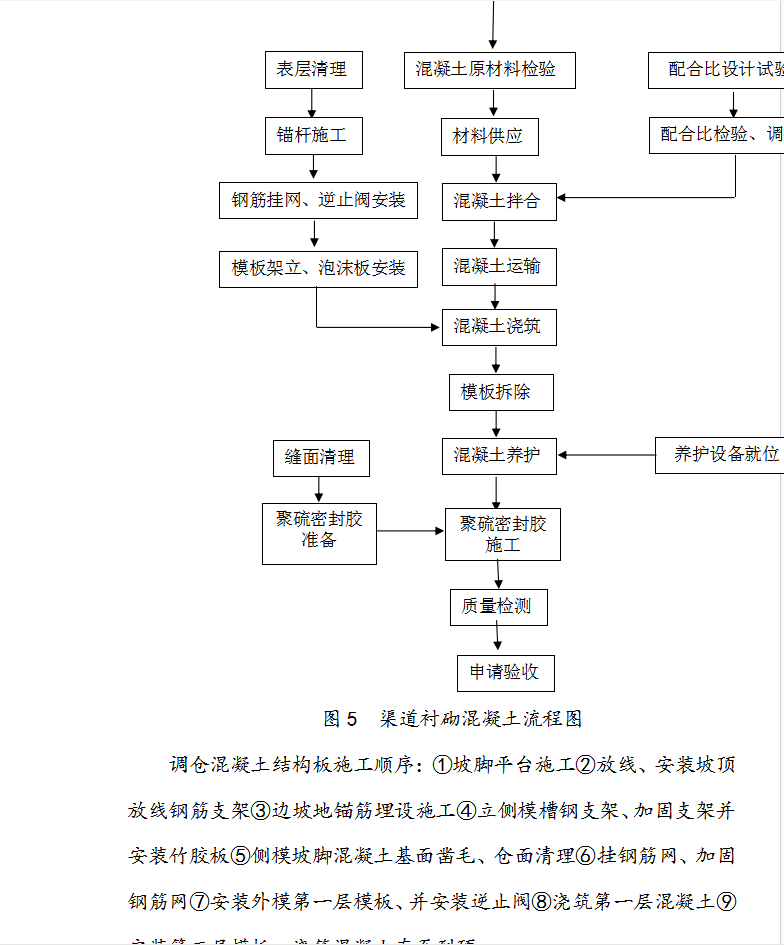

5工艺流程及操作要点
依据图纸要求，石方渠坡、渠底衬砌垂直水流方向设置横缝，为通缝，缝距4m，缝宽2cm要求，混凝土首先浇筑坡脚1m宽底板，作为边坡施工平台，然后按照4m一个单元的原则，先进行调仓施工，最后进行补仓施工，通缝处填塞闭孔塑料泡沫板，伸缩缝沉降缝上部临水侧2cm均采用密封胶灌注封闭。
整个渠坡坡面由5块平钢模组成，下部四块模板高2m，最上面一块模板高1.7m,浇筑完一层模板后，快速安装上层模板，然后继续混凝土，直至浇筑到顶。
