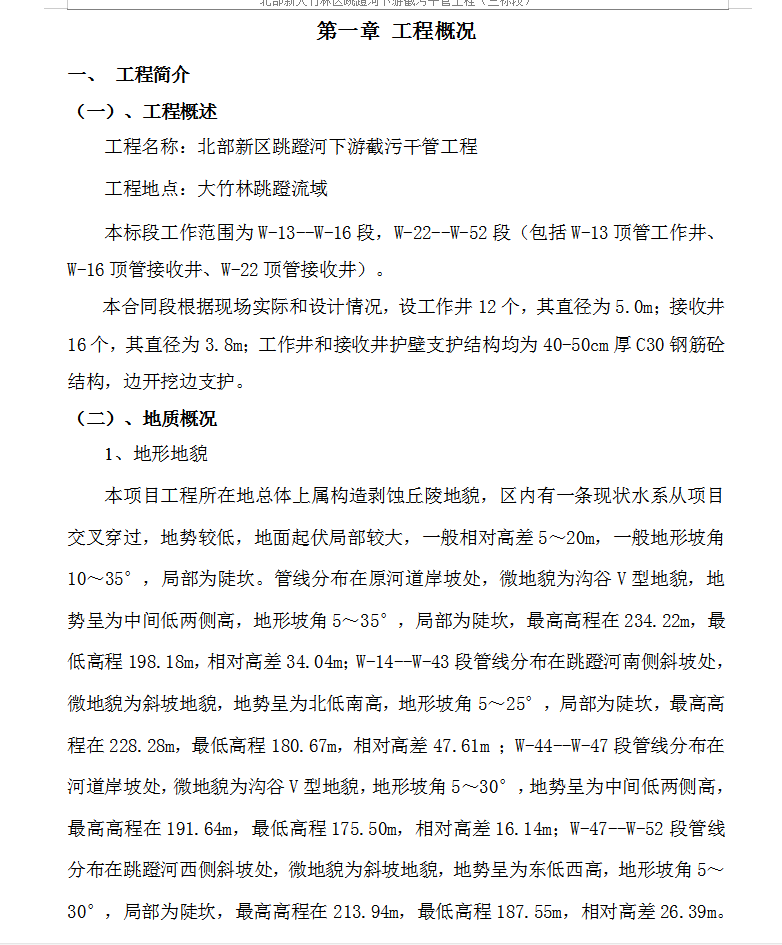

本标段工作范围为W-13--W-16段，W-22--W-52段（包括W-13顶管工作井、W-16顶管接收井、W-22顶管接收井）。
本合同段根据现场实际和设计情况，设工作井12个，其直径为5.0m；接收井16个，其直径为3.8m；工作井和接收井护壁支护结构均为40-50cm厚C30钢筋砼结构，边开挖边支护。
地质概况
1、地形地貌
本项目工程所在地总体上属构造剥蚀丘陵地貌，区内有一条现状水系从项目交叉穿过，地势较低，地面起伏局部较大，一般相对高差5～20m，一般地形坡角10～35°，局部为陡坎。管线分布在原河道岸坡处，微地貌为沟谷V型地貌，地势呈为中间低两侧高，地形坡角5～35°，局部为陡坎，最高高程在234.22m，最低高程198.18m，相对高差34.04m；W-14--W-43段管线分布在跳蹬河南侧斜坡处，微地貌为斜坡地貌，地势呈为北低南高，地形坡角5～25°，局部为陡坎，最高高程在228.28m，最低高程180.67m，相对高差47.61m ；W-44--W-47段管线分布在河道岸坡处，微地貌为沟谷V型地貌，地形坡角5～30°，地势呈为中间低两侧高，最高高程在191.64m，最低高程175.50m，相对高差16.14m；W-47--W-52段管线分布在跳蹬河西侧斜坡处，微地貌为斜坡地貌，地势呈为东低西高，地形坡角5～30°，局部为陡坎，最高高程在213.94m，最低高程187.55m，相对高差26.39m。场地植被较为发育，多为农田和灌木。
2、气象水文

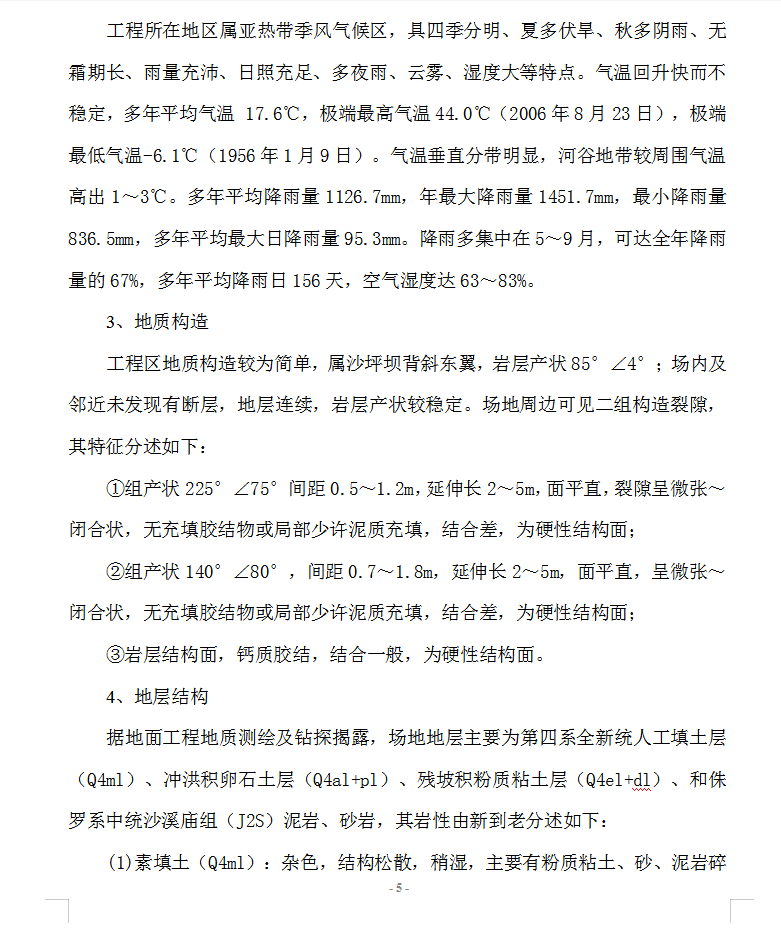

工程所在地区属亚热带季风气候区，具四季分明、夏多伏旱、秋多阴雨、无霜期长、雨量充沛、日照充足、多夜雨、云雾、湿度大等特点。气温回升快而不稳定，多年平均气温 17.6℃，极端最高气温44.0℃（2006年8月23日），极端最低气温-6.1℃（1956年1月9日）。气温垂直分带明显，河谷地带较周围气温高出1～3℃。多年平均降雨量1126.7mm，年最大降雨量1451.7mm，最小降雨量836.5mm，多年平均最大日降雨量95.3mm。降雨多集中在5～9月，可达全年降雨量的67%，多年平均降雨日156天，空气湿度达63～83%。
3、地质构造
工程区地质构造较为简单，属沙坪坝背斜东翼，岩层产状85°∠4°；场内及邻近未发现有断层，地层连续，岩层产状较稳定。场地周边可见二组构造裂隙，其特征分述如下：
①组产状225°∠75°间距0.5～1.2m，延伸长2～5m，面平直，裂隙呈微张～闭合状，无充填胶结物或局部少许泥质充填，结合差，为硬性结构面；
②组产状140°∠80°，间距0.7～1.8m，延伸长2～5m，面平直，呈微张～闭合状，无充填胶结物或局部少许泥质充填，结合差，为硬性结构面；
③岩层结构面，钙质胶结，结合一般，为硬性结构面。
