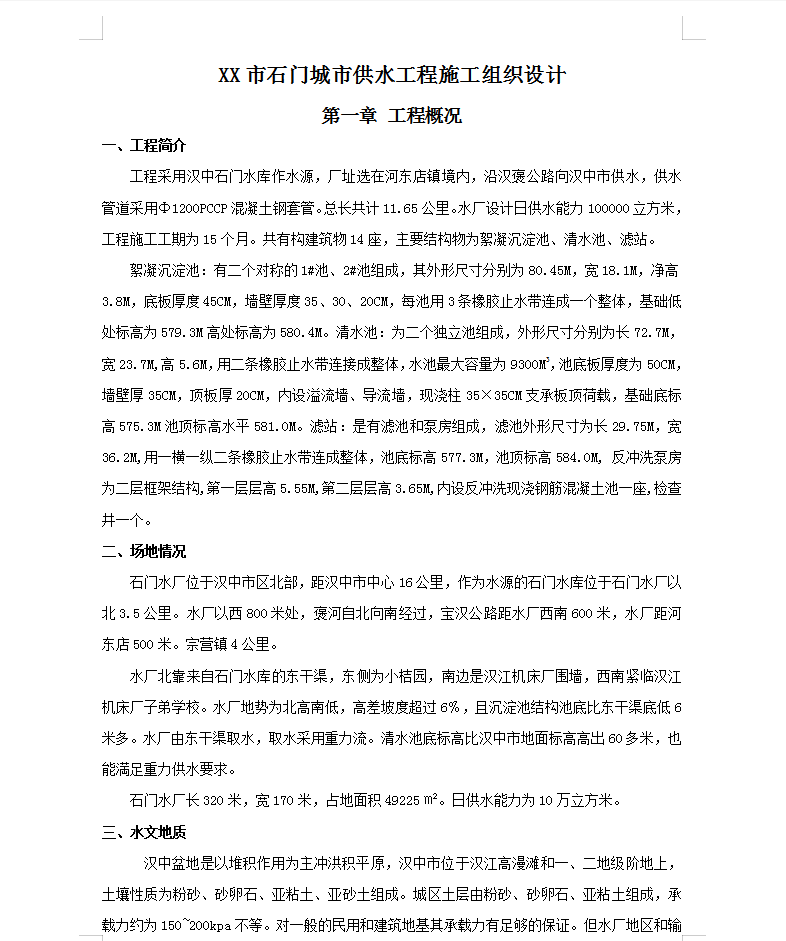

工程采用汉中石门水库作水源，厂址选在河东店镇境内，沿汉褒公路向汉中市供水，供水管道采用Ф1200PCCP混凝土钢套管。总长共计11.65公里。水厂设计日供水能力100000立方米，工程施工工期为15个月。共有构建筑物14座，主要结构物为絮凝沉淀池、清水池、滤站。
絮凝沉淀池：有二个对称的1#池、2#池组成，其外形尺寸分别为80.45M，宽18.1M，净高3.8M，底板厚度45CM，墙壁厚度35、30、20CM，每池用3条橡胶止水带连成一个整体，基础低处标高为579.3M高处标高为580.4M。清水池：为二个独立池组成，外形尺寸分别为长72.7M，宽23.7M,高5.6M，用二条橡胶止水带连接成整体，水池最大容量为9300M3，池底板厚度为50CM，墙壁厚35CM，顶板厚20CM，内设溢流墙、导流墙，现浇柱35×35CM支承板顶荷载，基础底标高575.3M池顶标高水平581.0M。滤站：是有滤池和泵房组成，滤池外形尺寸为长29.75M，宽36.2M,用一横一纵二条橡胶止水带连成整体，池底标高577.3M，池顶标高584.0M, 反冲洗泵房为二层框架结构,第一层层高5.55M,第二层层高3.65M,内设反冲洗现浇钢筋混凝土池一座,检查井一个。
石门水厂位于汉中市区北部，距汉中市中心16公里，作为水源的石门水库位于石门水厂以北3.5公里。水厂以西800米处，褒河自北向南经过，宝汉公路距水厂西南600米，水厂距河东店500米。宗营镇4公里。
水厂北靠来自石门水库的东干渠，东侧为小桔园，南边是汉江机床厂围墙，西南紧临汉江机床厂子弟学校。水厂地势为北高南低，高差坡度超过6﹪，且沉淀池结构池底比东干渠底低6米多。水厂由东干渠取水，取水采用重力流。清水池底标高比汉中市地面标高高出60多米，也能満足重力供水要求。
石门水厂长320米，宽170米，占地面积49225㎡。日供水能力为10万立方米。
