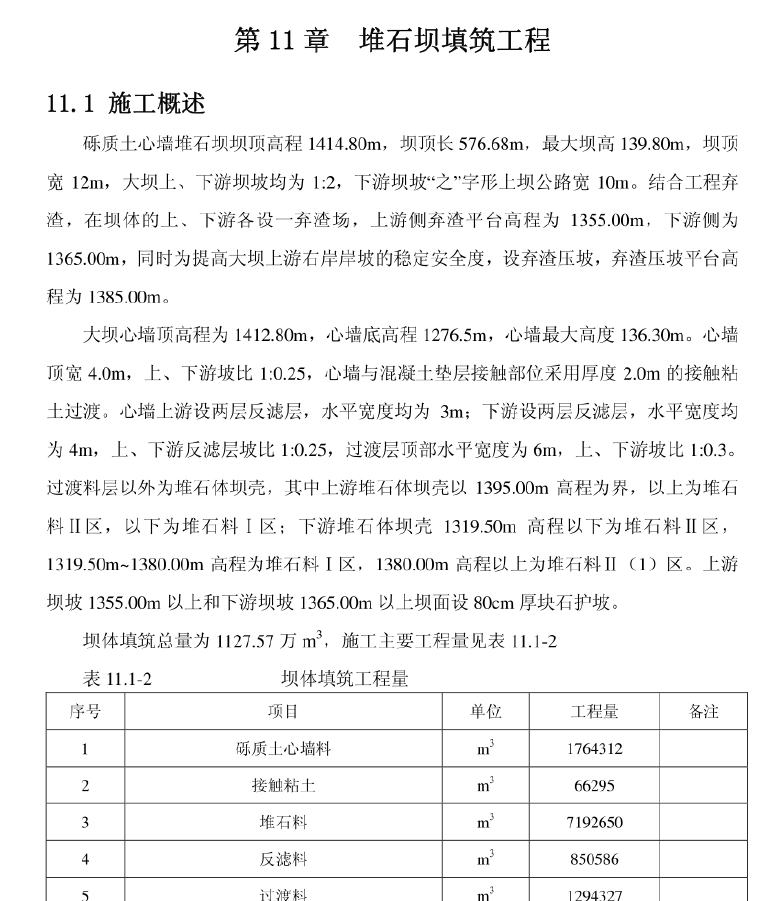

XX土心墙堆石坝坝顶高程1414.80m， 坝顶长576.68m，最大坝高139.80m，坝顶宽12m，大坝上、下游坝坡均为1:2， 下游坝坡“之”字形 上坝公路宽10m。结合工程弃渣，在坝体的上、下游各设-弃渣场，上游 侧弃渣平台高程为1355.00m， 下游侧为1365.00m，同时为提高大坝上游右岸岸坡的稳定安全度，设弃渣压坡,弃渣压坡平台高程为1385.00m。
大坝心墙顶高程为1412.80m，心墙底高程1276.5m，心墙最大高度136.30m。心墙项宽4.0m， 上、下游坡比1:0.25， 心墙与混凝土垫层接触部位采用厚度2.0m的接触粘土过渡。心墙上游设两层反滤层，水平宽度均为3m;下游设两层反滤层，水平宽度均为4m， 上、下游反滤层坡比1:0.25， 过渡层顶部水平宽度为6m， 上、下游坡比1:0.3。
