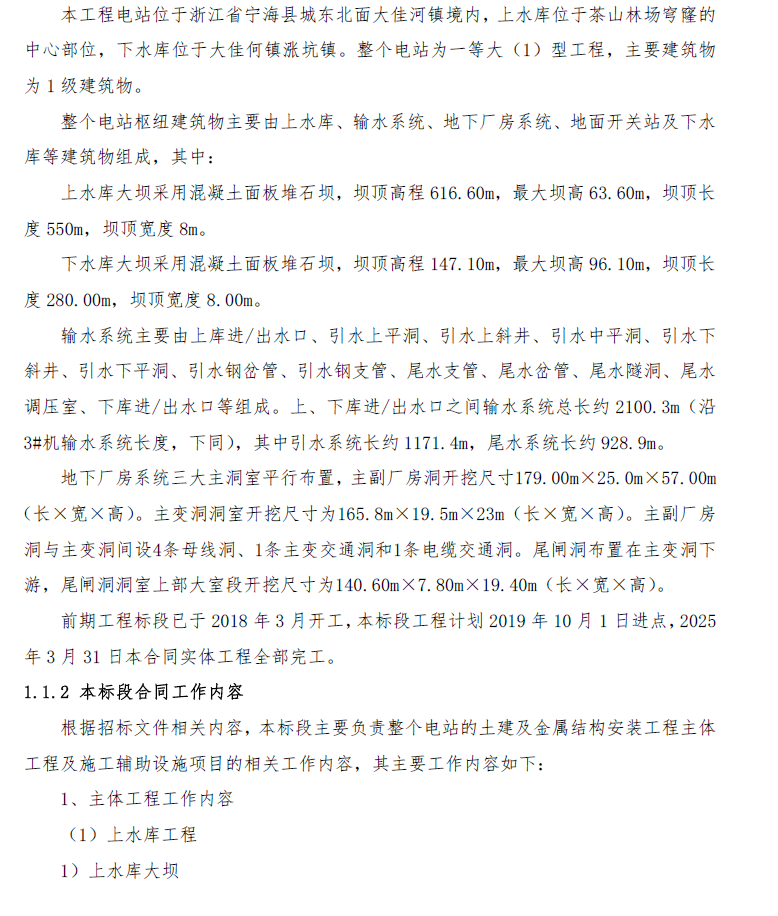

整个电站枢纽建筑物主要由上水库、输水系统、地下厂房系统、地面开关站及下水库等建筑物组成，其中：
上水库大坝采用混凝土面板堆石坝，坝顶高程616.60m，最大坝高63.60m，坝顶长度550m，坝顶宽度8m。
下水库大坝采用混凝土面板堆石坝，坝顶高程147.10m，最大坝高96.10m，坝顶长度280.00m，坝顶宽度8.00m。
输水系统主要由上库进/出水口、引水上平洞、引水上斜井、引水中平洞、引水下斜井、引水下平洞、引水钢岔管、引水钢支管、尾水支管、尾水岔管、尾水隧洞、尾水调压室、下库进/出水口等组成。上、下库进/出水口之间输水系统总长约2100.3m（沿3#机输水系统长度，下同），其中引水系统长约1171.4m，尾水系统长约928.9m。地下厂房系统三大主洞室平行布置，主副厂房洞开挖尺寸179.00m×25.0m×57.00m（长×宽×高）。主变洞洞室开挖尺寸165.8m×19.5m×23m（长×宽×高）。主副厂房洞与主变洞间设4条母线洞、1条主变交通洞和1条电缆交通洞。尾闸洞布置在主变洞下游，尾闸洞洞室上部大室段开挖尺寸为140.60m×7.80m×19.40m（长×宽×高）。
