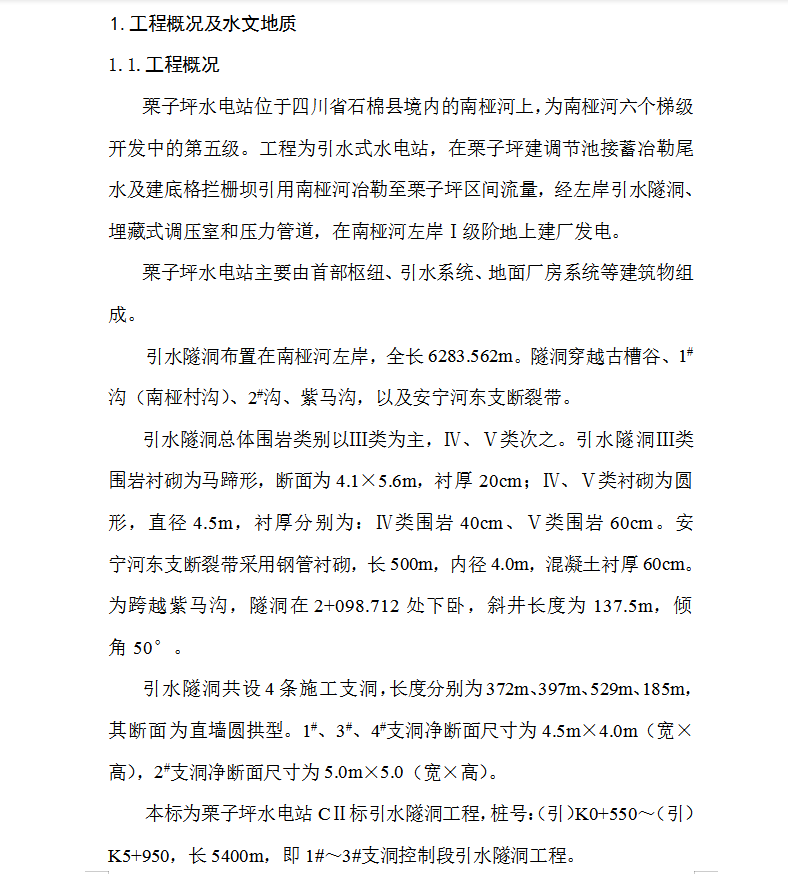

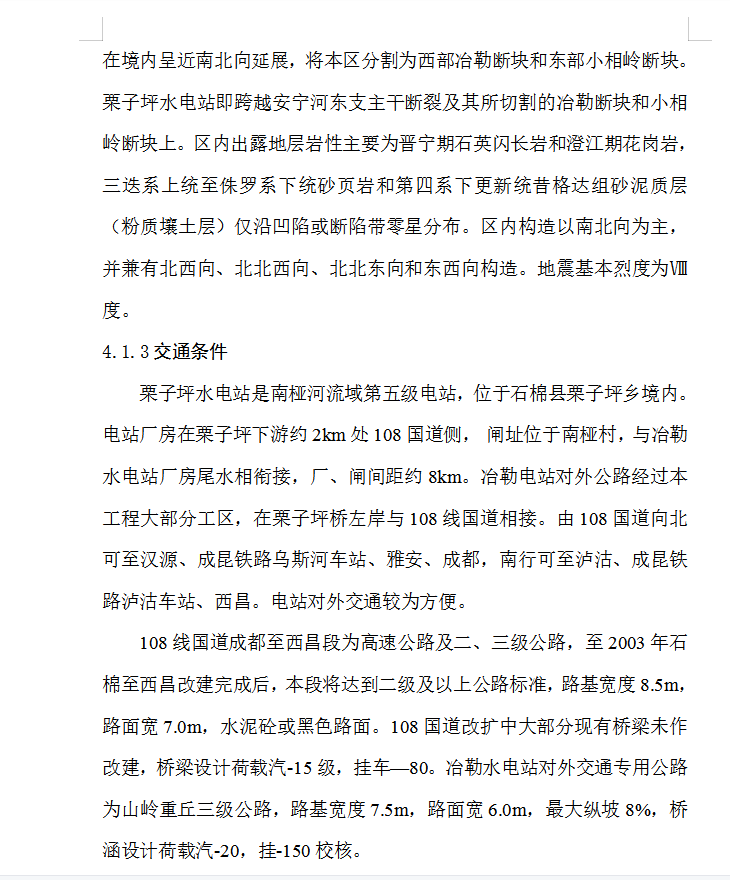

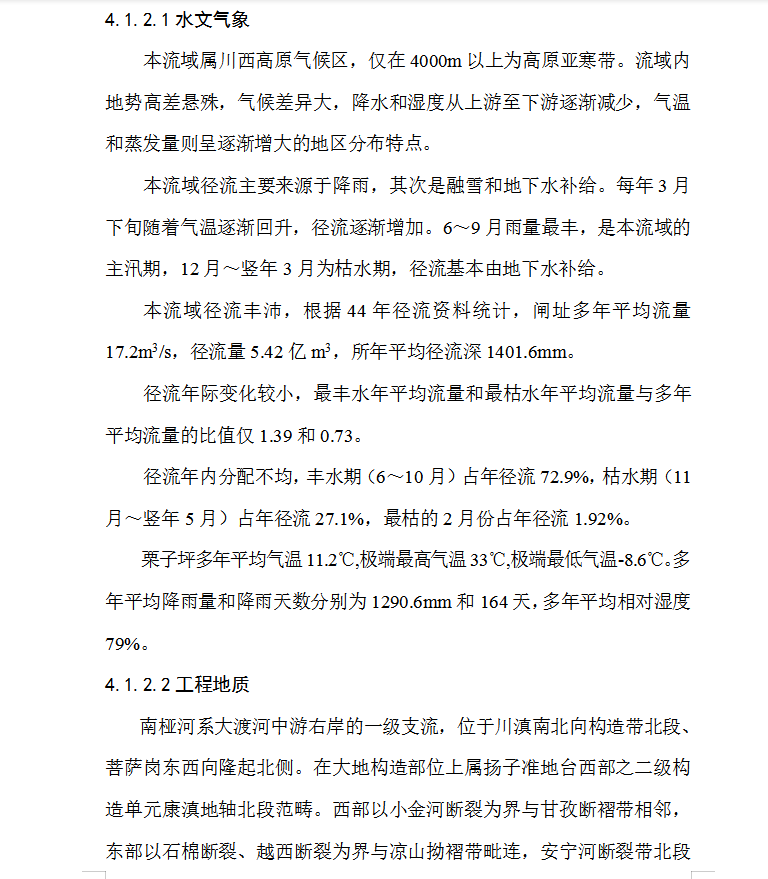

引水隧洞布置在南桠河左岸，全长6283.562m。隧洞穿越古槽谷、1#沟（南桠村沟）、2#沟、紫马沟，以及安宁河东支断裂带。引水隧洞总体围岩类别以Ⅲ类为主，Ⅳ、Ⅴ类次之。引水隧洞Ⅲ类围岩衬砌为马蹄形，断面为4.1×5.6m，衬厚20cm；Ⅳ、Ⅴ类衬砌为圆形，直径4.5m，衬厚分别为：Ⅳ类围岩40cm、Ⅴ类围岩60cm。安宁河东支断裂带采用钢管衬砌，长500m，内径4.0m，混凝土衬厚60cm。为跨越紫马沟，隧洞在2+098.712处下卧，斜井长度为137.5m，倾角50°。
