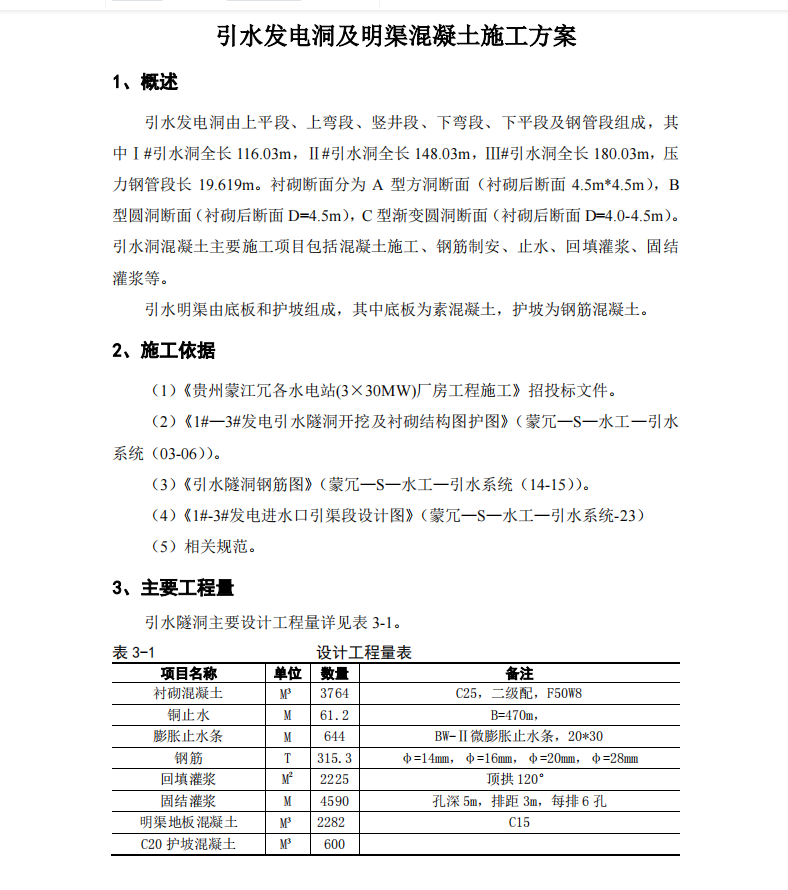

引水发电洞由上平段、上弯段、竖井段、下弯段、下平段及钢管段组成，其中Ⅰ#引水洞全长 116.03m，Ⅱ#引水洞全长 148.03m，Ⅲ#引水洞全长 180.03m，压力钢管段长 19.619m。衬砌断面分为 A 型方洞断面（衬砌后断面 4.5m*4.5m），B型圆洞断面（衬砌后断面 D=4.5m），C 型渐变圆洞断面（衬砌后断面 D=4.0-4.5m）。引水洞混凝土主要施工项目包括混凝土施工、钢筋制安、止水、回填灌浆、固结灌浆等。
