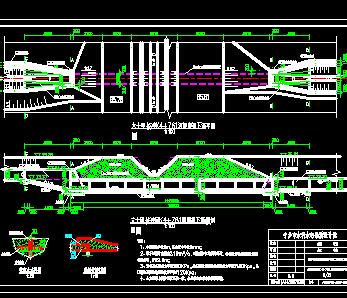

某河道治理工程堤防防渗加固施工图纸包括总平面布置图、K12+337、K12+453横断面图、防浪墙纵断面图、防浪墙横断面图和细部图、防浪墙钢筋图、格宾挡墙大样图和格宾细部详图、雷诺护垫细部详图、排水涵1拆除重建设计图、进水涵(K1+754)拆除重建设计图、进水涵配筋图、塘渠下涵出口一字墙配筋图等,供大家参考!
①堤防加高工程。本次设计采用内坡培厚加高和设防浪墙的方式进行堤防加高,其中堤防内坡培厚加高5870m,堤顶设防浪墙2593m;
②堤防防渗工程。本次工程采用水泥土防渗墙进行堤防防渗,长704m;“两水夹堤“堤防内坡坡脚设5~10m宽压渗平台,并采用干砌石护坡,长2079m;
③主要建筑物加固改造工程。本次加固改造穿堤涵闸2处,水闸1处;
④附属建筑物加固改造和新建工程。本次重建渠下涵2处,新建渠下涵1处,重建穿堤涵洞13处,改造穿堤涵洞2处,重建引水盖板涵2处。
