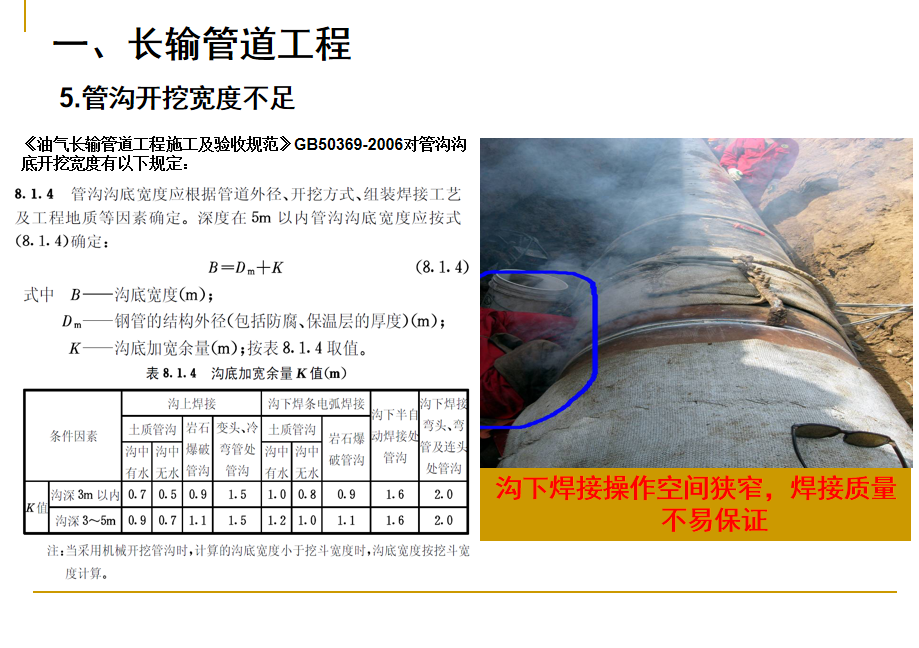

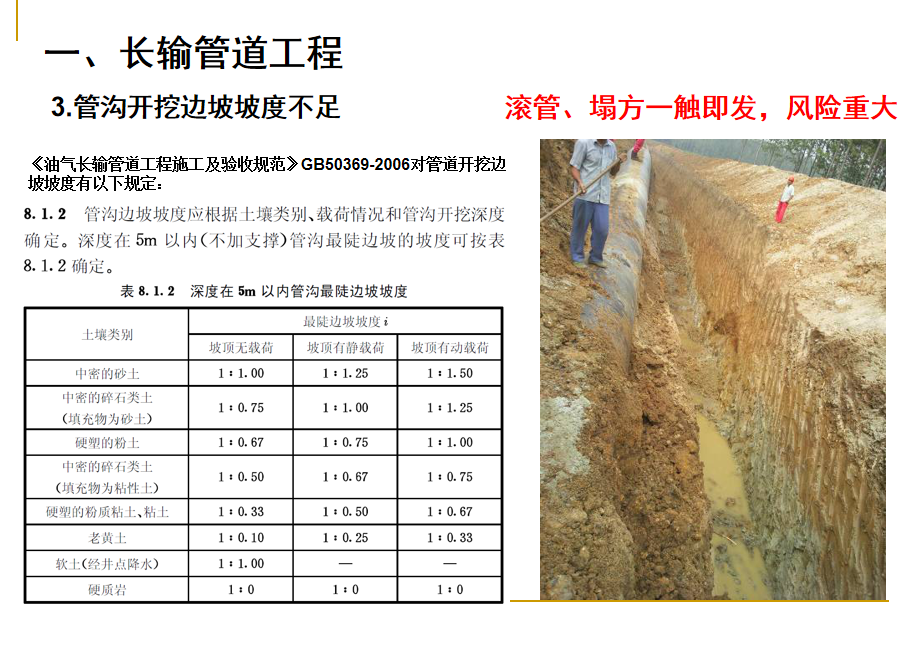

长输管道工程中常见的质量通病及低老坏现象主要有：管道组焊过程中，管口未进行临时封堵；管道清管完成后未进行临时封堵；管沟开挖边坡坡度不足；管沟开挖堆土距沟边距离不足；管沟开挖宽度不足；管口清理不符合要求
随意乱打火引弧，损伤母材；随意乱搭焊接地线，损伤母材；焊缝两侧防腐层没有防护胶皮；焊缝外观质量差
焊缝表面低于母材表面；过度打磨损伤焊缝及母材；焊缝错边超标；管道防腐层在施工过程中受损
管道防腐片补伤不规范；管道补口带固定片翘边；管道埋深不足。
管口清理10mm范围内应无铁锈、油污、油漆、毛刺。施焊时不应在坡口以外的管壁上引弧。
焊机地线与管子连接应采用专用卡具，应防止地线与管壁产生电弧而烧伤管材。
对于环氧粉末防腐管焊前应在焊缝两端的管口缠绕一周宽度为0.8m的保护层以防焊接飞溅灼伤。
焊缝外观成型均匀一致，焊缝及其热影响区表面不得有裂纹、未熔合、气孔、夹渣、飞溅、夹具焊点等缺陷。
焊缝表面不应低于母材表面，焊缝余高一般不应超过2mm，局部不得超过3mm。对于局部余高超过3mm时应进行打磨，打磨后应与母材圆滑过渡但不得伤及母材。
管沟回填土宜高出地面0.3m以上，覆土应与管沟中心线一致，其宽度为管沟上开口宽度，并应做成有规则的外形。管道最小覆土层厚度应符合设计要求。
热力管道工程中常见的质量通病及低老坏现象主要有：管道、管件堆放不合理；管口没有封闭；管口清口不符合规范；管道根部焊缝焊瘤超标；焊口仅完成根焊就被水浸泡；管道玻璃钢防腐被水浸泡，保温层进水；杂物堆在玻璃钢表面，易损坏玻璃钢保护层；泡沫管补口后泡沫清理不及时；玻璃钢补口质量差；热力管道支架制作安装质量差。
