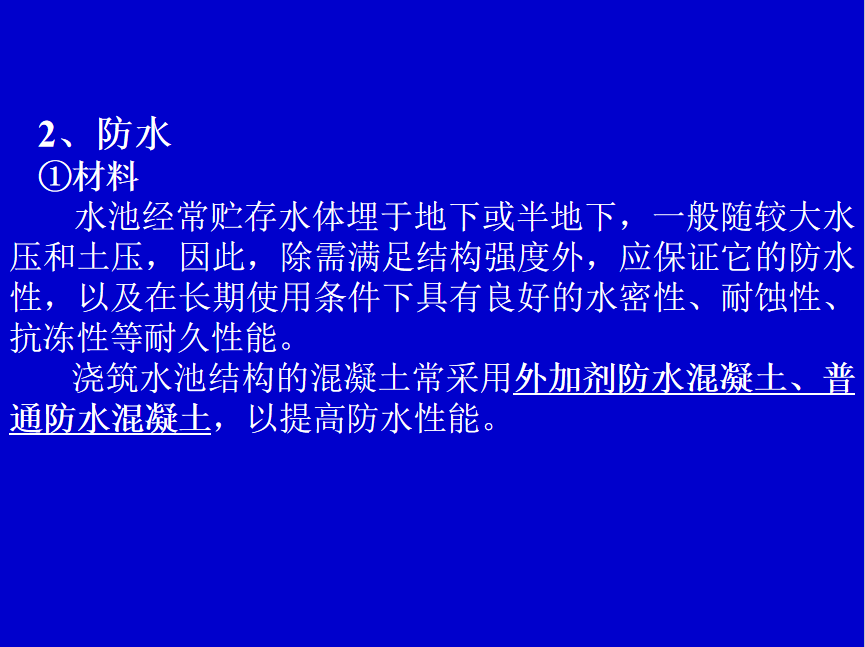

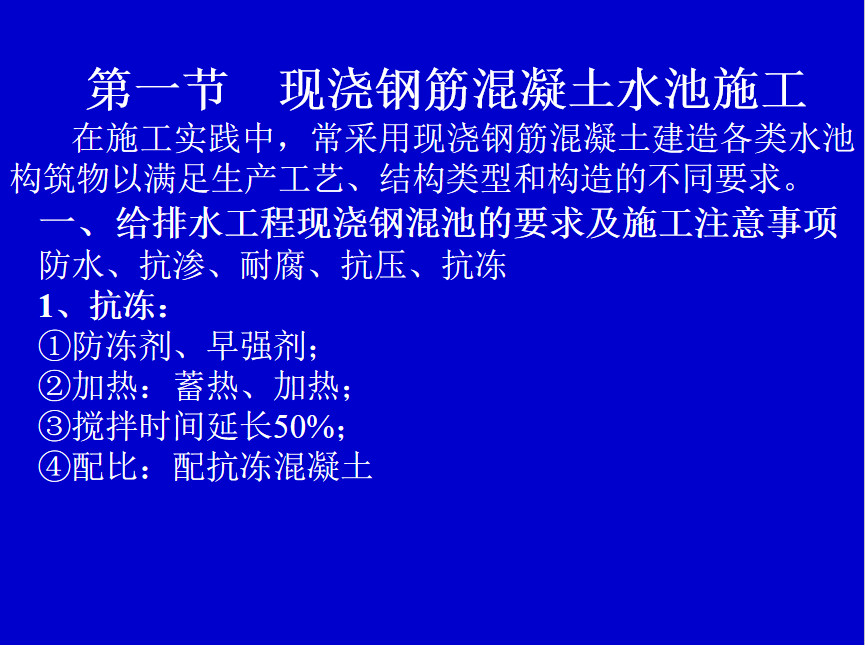

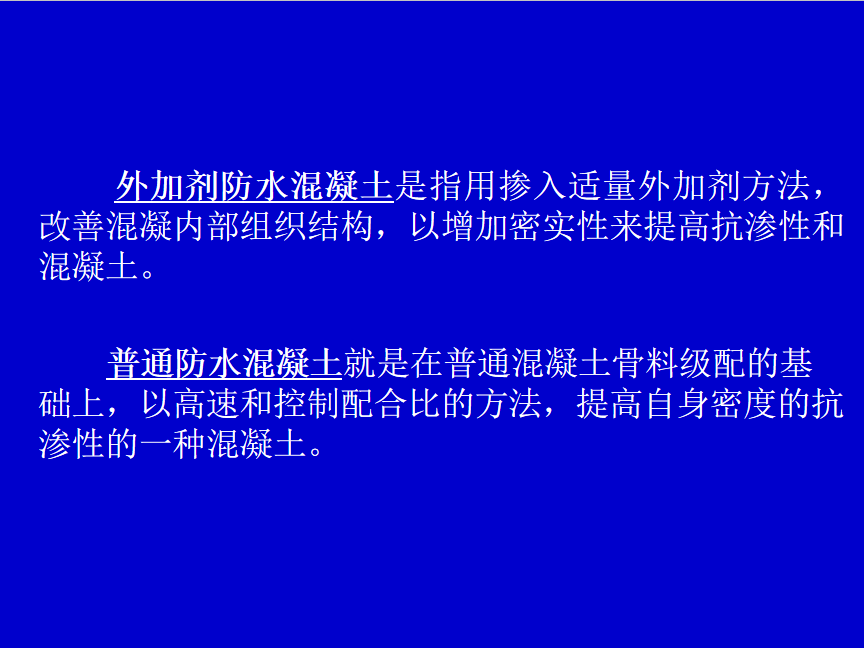

外加剂防水混凝土是指用掺入适量外加剂方法，改善混凝内部组织结构，以增加密实性来提高抗渗性和混凝土。
普通防水混凝土就是在普通混凝土骨料级配的基础上，以高速和控制配合比的方法，提高自身密度的抗渗性的一种混凝土。

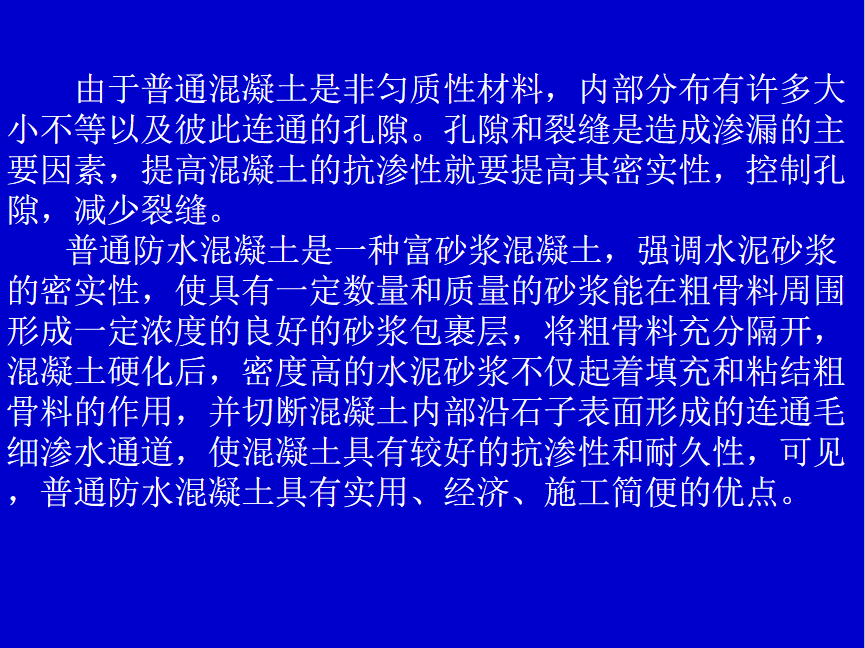

由于普通混凝土是非匀质性材料，内部分布有许多大小不等以及彼此连通的孔隙。孔隙和裂缝是造成渗漏的主要因素，提高混凝土的抗渗性就要提高其密实性，控制孔隙，减少裂缝。
普通防水混凝土是一种富砂浆混凝土，强调水泥砂浆的密实性，使具有一定数量和质量的砂浆能在粗骨料周围形成一定浓度的良好的砂浆包裹层，将粗骨料充分隔开，混凝土硬化后，密度高的水泥砂浆不仅起着填充和粘结粗骨料的作用，并切断混凝土内部沿石子表面形成的连通毛细渗水通道，使混凝土具有较好的抗渗性和耐久性，可见，普通防水混凝土具有实用、经济、施工简便的优点。
混凝土运输：在运输过程中要防止漏浆和产生离析现象，常温下应在半小时内运至浇筑地点，并及时进行浇灌。在运距远或气温较高时，可掺入适量缓凝剂。
混凝土浇筑和振捣：浇筑前，检查模板是否严密并用水湿润。如混凝土拌合物发生显著泌水离析现象，应加入适量的原水灰比的水泥浆复拌均匀，方可浇灌。浇筑时应采用串筒、溜槽，以防发生混凝土拌合物中粗骨料堆积现象，混凝土应分层浇筑，每层厚度不宜超过30~40cm，相邻两层浇筑时间间隔不应超过2h，夏季可适当缩短。
