本项目总用地面积为7391平方米，总建筑面积69850平方米。建设内容包括1幢18层办公楼、6层裙房、4层地下室，以及配套公建。
1. 本设计范围包括基地红线内建筑的室内外给水排水、消防等管道系统设计以及灭火器配置。
2. 总体绿化灌溉系统设计、太阳能热水系统、雨水收集处理系统、虹吸雨水排水系统、厨房工艺、大空间水炮系统、气体灭火等系统需待建设方确定中标单位后进一步深化设计，与设计及施工单位配合，预埋套管及管件。
本工程设有生活给水系统、热水系统、排水系统、雨水排水系统、室外消防系统、室内消火栓系统、自动喷淋灭火系统、气体灭火系统。虹吸雨水排水系统、大空间水炮消防系统、太阳能热水系统说明详见各系统专篇说明。

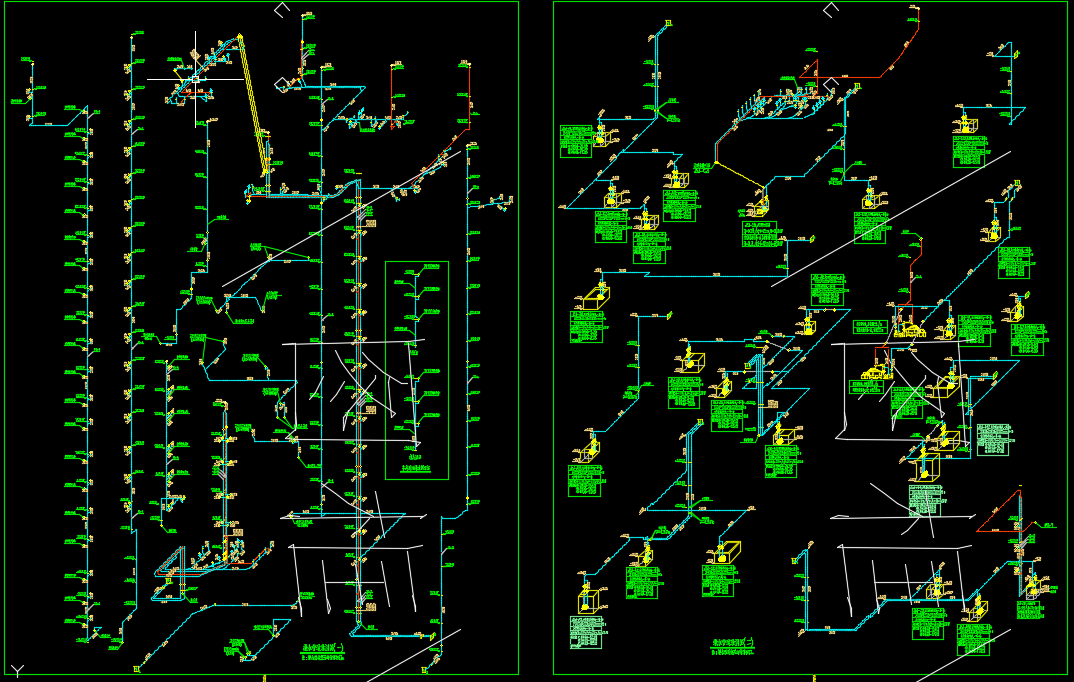

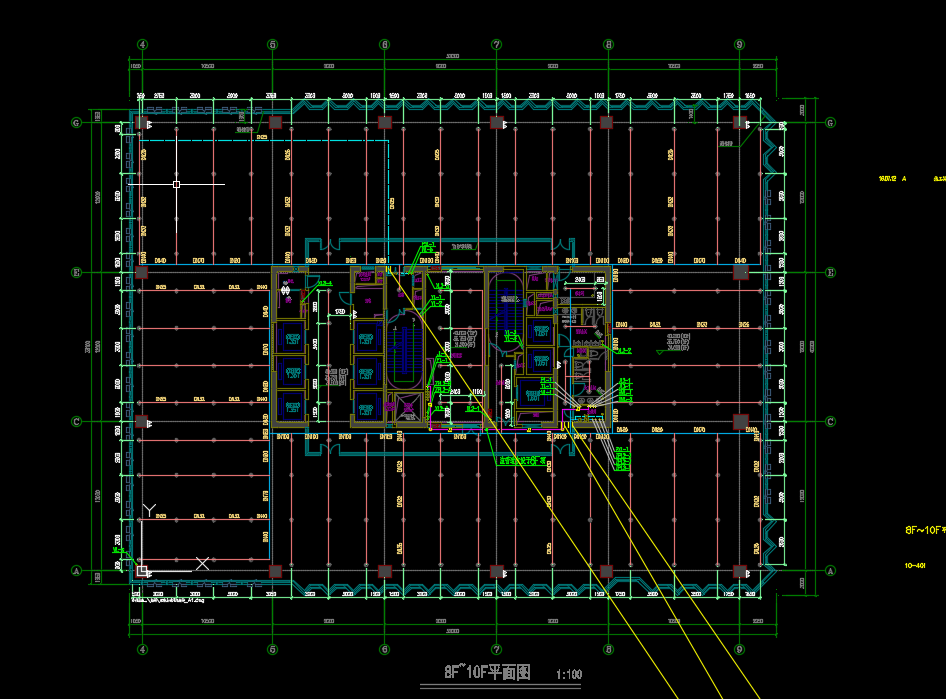

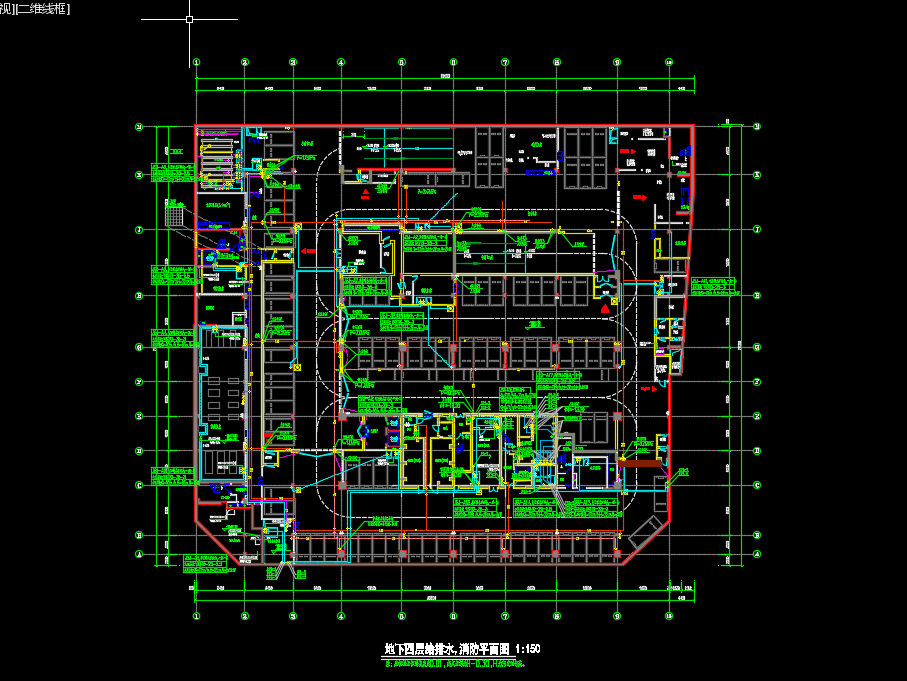

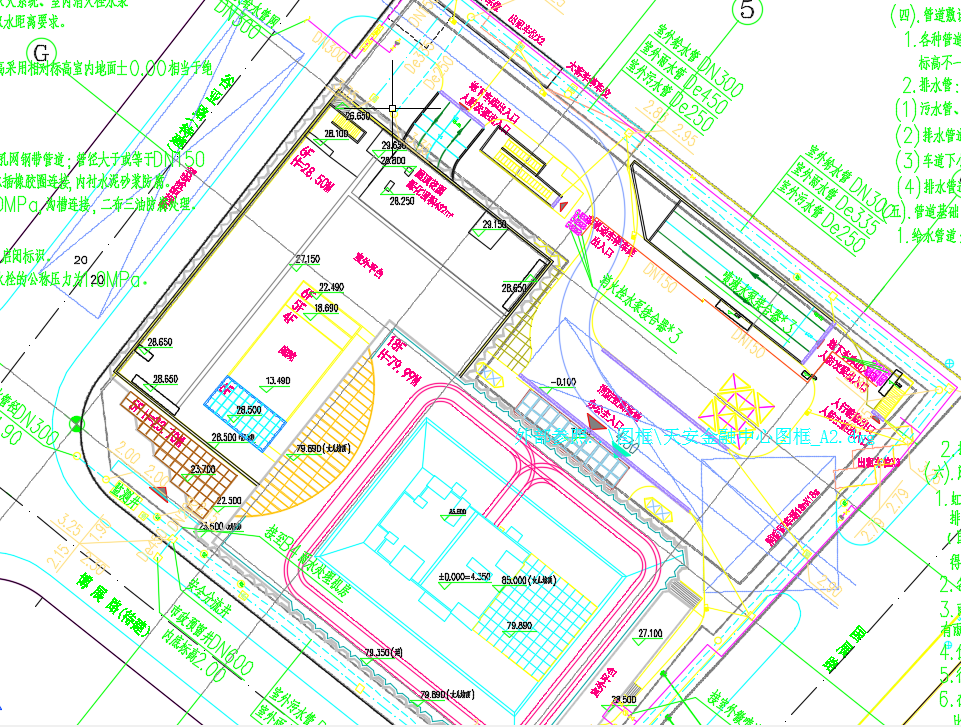

十八层办公楼给排水施工图纸包括总平面图、地下四层给排水,消防平面图、地下三层给排水,消防平面图、地下二层给排水,消防平面图、地下一层给排水,消防平面图、地下四层喷淋平面图、地下三层喷淋平面图、地下二层喷淋平面图、地下一层喷淋平面图、给水系统原理图、排水系统原理图、雨水管道系统图 、消火栓管道轴测图、喷淋系统原理图、大空间消防炮系统原理图、生活泵房详图等等
