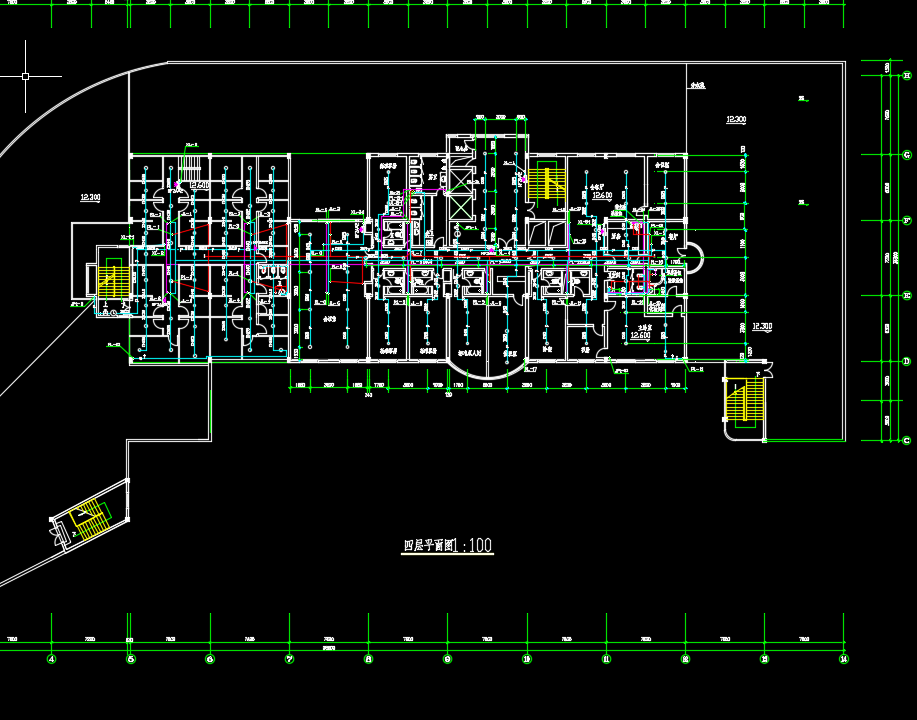

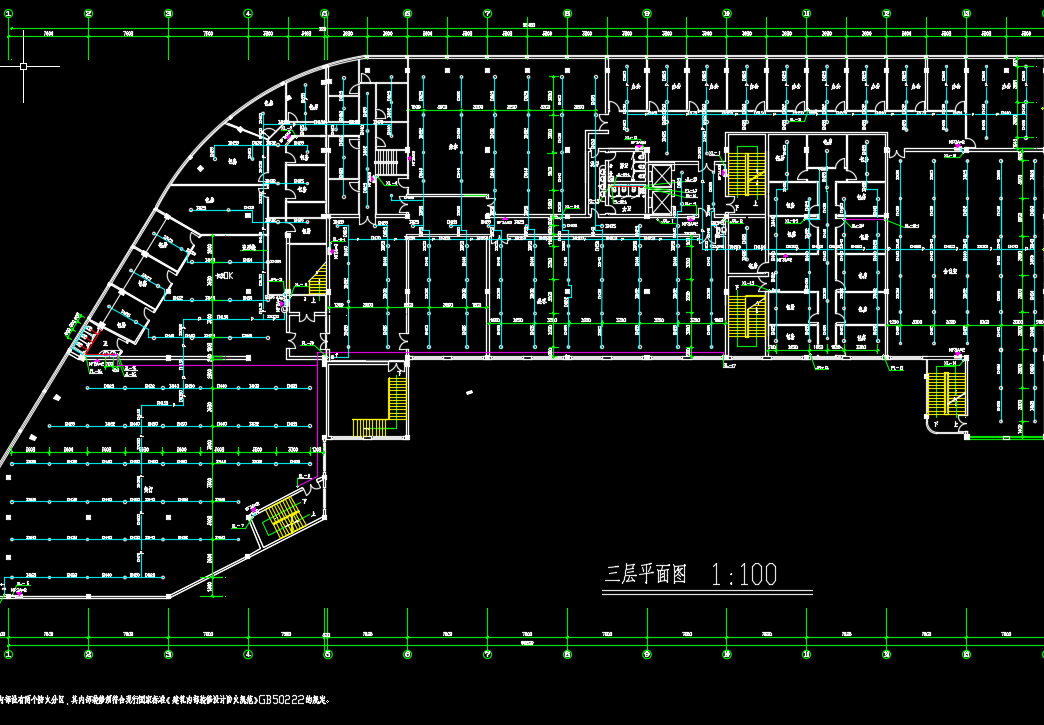

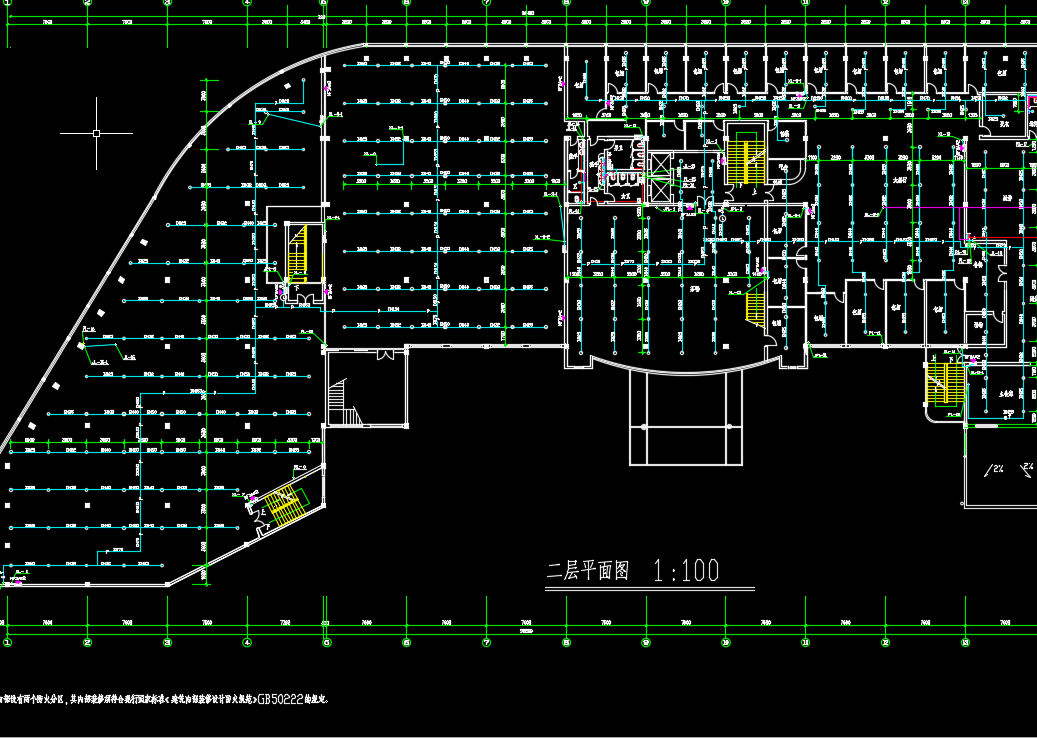

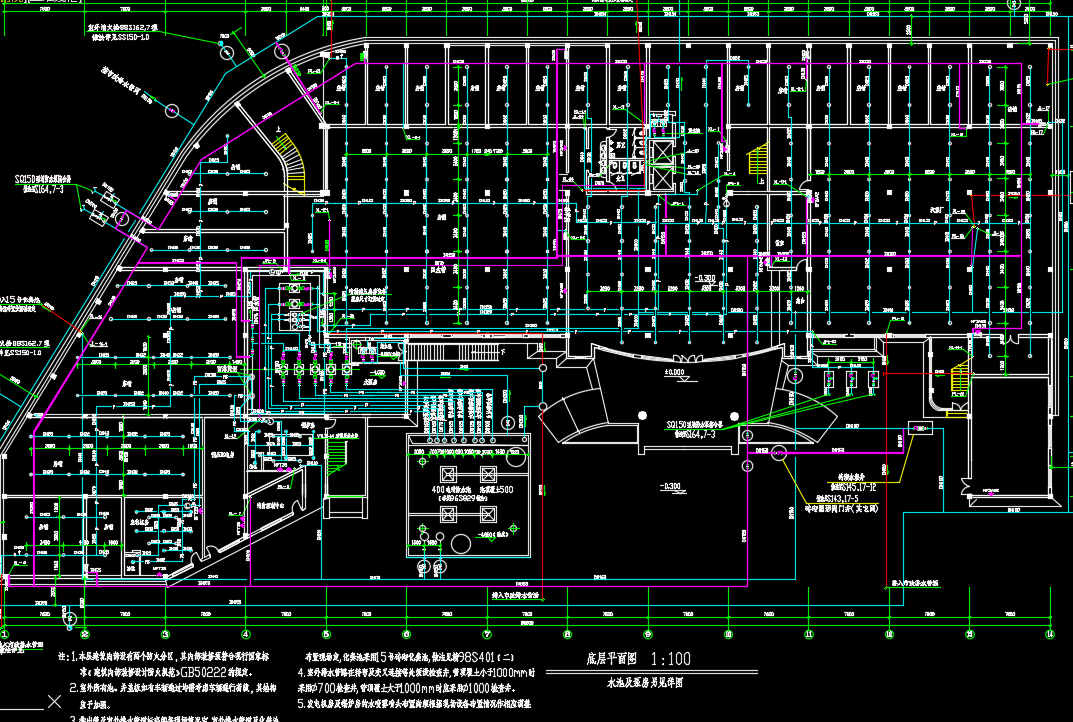

十一层宾馆给排水施工图纸包括：总说明及图例、主要材料与设备表、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、五~十层及十一层给排水平面图、屋顶给排水平面图、卫生间大样图、生活给水系统图、生活热水系统图、消火栓给水系统图、喷淋灭火给水系统图、排水系统图、消防及生活水池、泵房大样图(一)、消防及生活水池.泵房大祥图(二)、电梯及泵房集水池大样图。
本图为给水排水管道工程的设计，包括生活给水（含热水给水）系统、消火栓给水系统、自动喷淋、水喷雾灭火给水系统及生活排水系统等。其中生活给水流量为：16L/S，室内消火栓给水流量为：20L/S，室外消火栓给水流量为：20L/S，消防喷淋给水流量为：28L/S。管网试验压力为:生活给水管网1.05MPa、消火栓及喷淋喷雾灭火给水管网1.4MPa.
