酒店办公综合楼给排水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-09
  • 资料类型:RAR
  • 资料大小:14.1 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
酒店办公综合楼给排水施工图纸
酒店办公综合楼给排水施工图纸包括:给排水总平面图、给排水设计施工说明、主要设备及材料表、地下二层平面图、地下一层平面图、地下二层喷淋平面图、地下一层平喷淋面图、地下二层战时平面图、地下层给排水展开图、地下层消火栓,喷淋系统展开图、人防给排水系统图、火探自动探火及灭火系统设计说明、酒店水泵房平面图、酒店水泵房给排水系统图、公寓式办公水泵房及洗衣房图、酒店+公寓式酒店一层平面图、酒店+公寓式酒店二层平面图、酒店+公寓式酒店三层平面图、酒店+公寓式酒店技术夹层平面图、酒店四至十八层平面图 、酒店十九至二十二层平面图 、酒店机房层平面图、公寓式办公五~七层平面图、公寓式办公八层平面图、公寓式办公九层平面图、公寓式办公屋顶平面图、酒店+公寓式酒店一层喷淋平面图、酒店+公寓式酒店二层喷淋平面图、酒店+公寓式酒店三层喷淋平面图、酒店+公寓式酒店技术夹层喷淋平面图、酒店四至十八层喷淋平面图 、酒店十九至二十二层喷淋平面图、酒店二十二层喷淋平面图、公寓式办公五~七层喷淋平面图、公寓式办公八层喷淋平面图、公寓式办公九层喷淋平面图、公寓式办公九层喷淋平面图........
工程概况:本工程为XX开发区新建酒店西区W19-1地块商品房项目。建设地点: XX路,XX路。基地面积:26708平方米,总建筑面积92403平方米,其中地上部分65032平方米,地下部分27371平方米。本工程地上建筑由酒店、公寓式办公、写字楼三栋塔楼,以及连接酒店和公寓式办公的裙房组成。其中酒店22层,高度为87.8米,公寓式办公9层,高度39.5米,裙房3层,高15.7米。裙房和塔楼之间设有设备夹层。酒店部分总客房数为384间,公寓式办公设计人数150人。办公楼17层,高69.5米;地下部分共两层,高度为9.3米。本工程给排水设计标高与建筑图一致,底层地坪为±0.00,相当于绝对标高5.30;标高以米计,管径以毫米计,给水管标高为管中心标高,排水管标高为管内底标高。

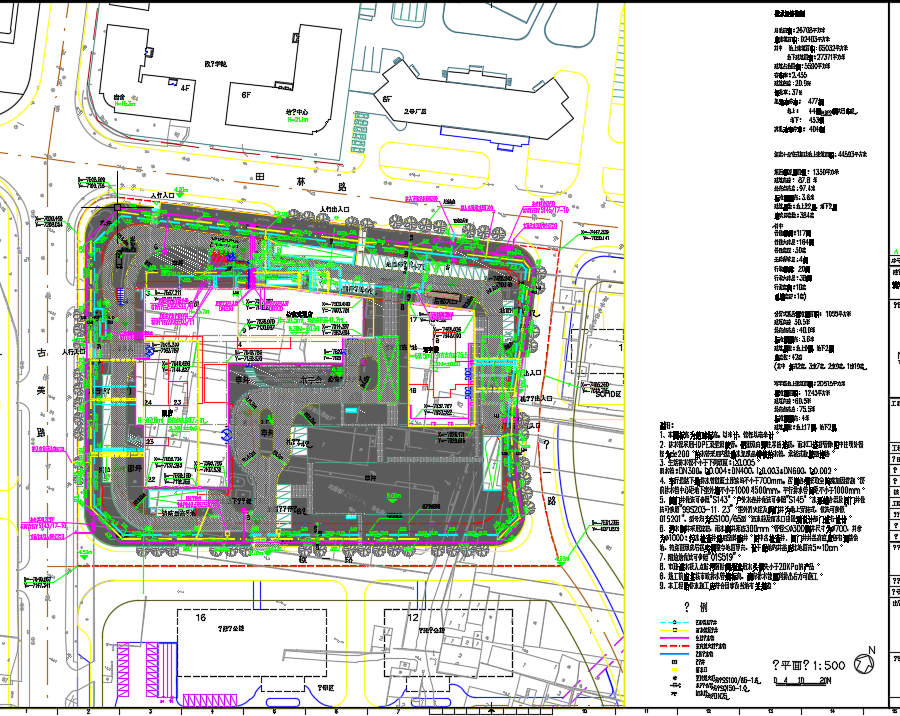

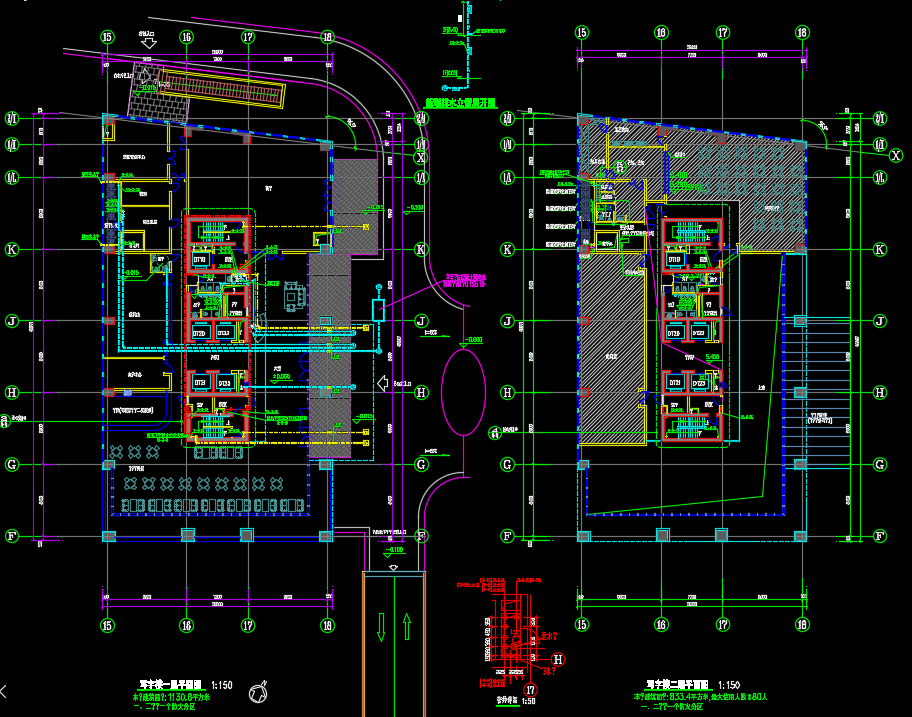

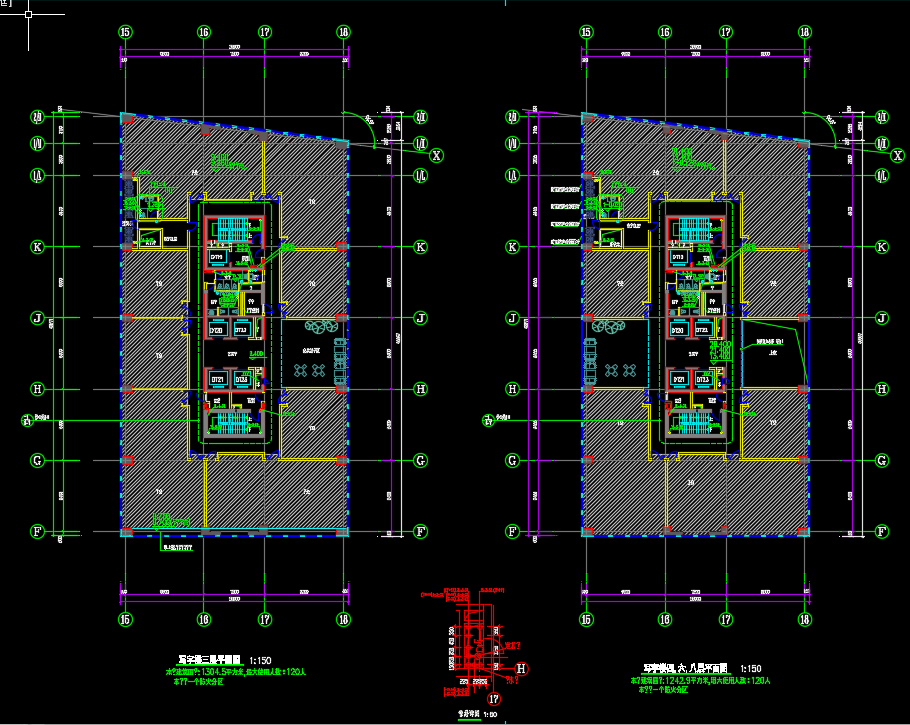

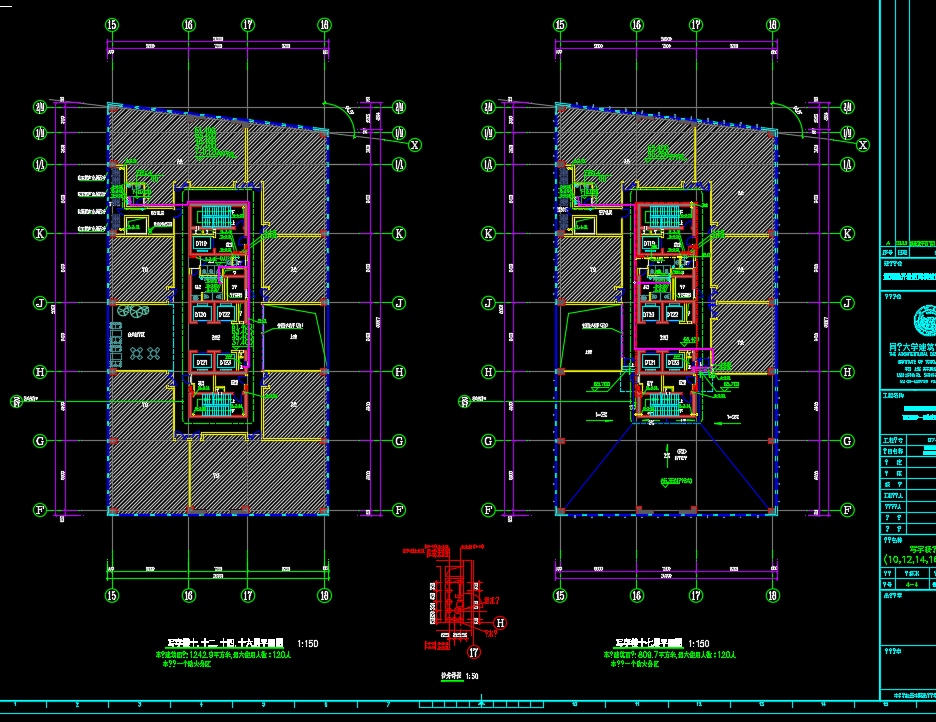

资料截图
  • 酒店办公综合楼给排水施工图纸
  • 酒店办公综合楼给排水施工图纸
  • 酒店办公综合楼给排水施工图纸
  • 酒店办公综合楼给排水施工图纸
  • 酒店办公综合楼给排水施工图纸
