十二层建筑给排水CAD大样图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-02
  • 资料类型:RAR
  • 资料大小:2.82 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十二层建筑给排水CAD大样图纸
十二层建筑给排水CAD大样图纸,包括:水泵基础剖面示意图、生活水箱溢流、放空安装剖面示意图、生活水泵房给水管道透视图、生活水泵房管道布置图、生活水泵房平面布置图、消火栓水泵基础平面图、喷淋水泵基础平面图、低区消火栓系统减压阀节点详图(垂直安装)、天面消防水箱大样图、给排水透视图 、卫生间给排水平面图、室内消火栓系统原理图、自动喷淋给水系统原理图、生活给水系统原理图、排水系统原理图等
资料截图

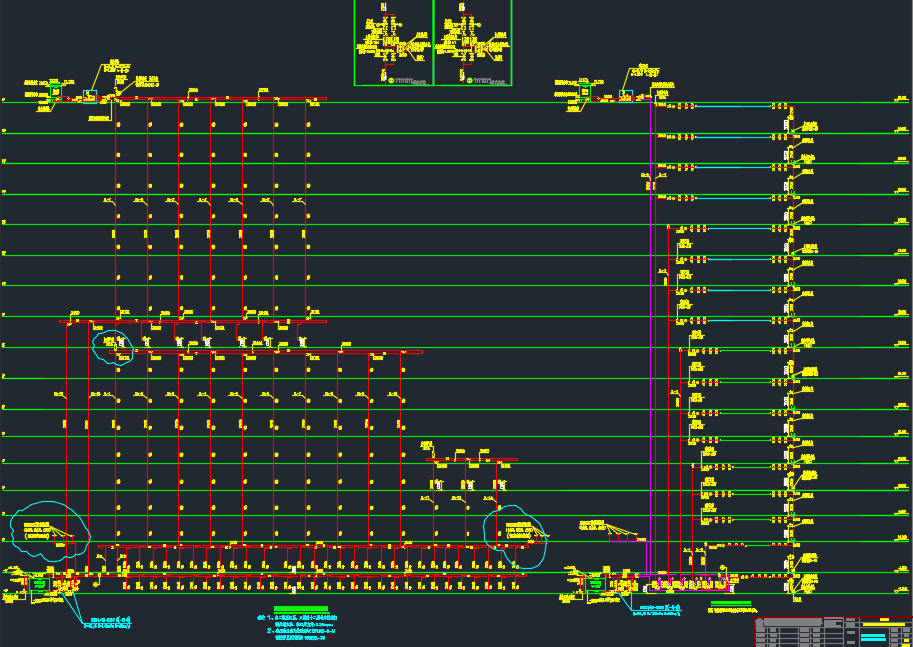

  • 十二层建筑给排水CAD大样图纸

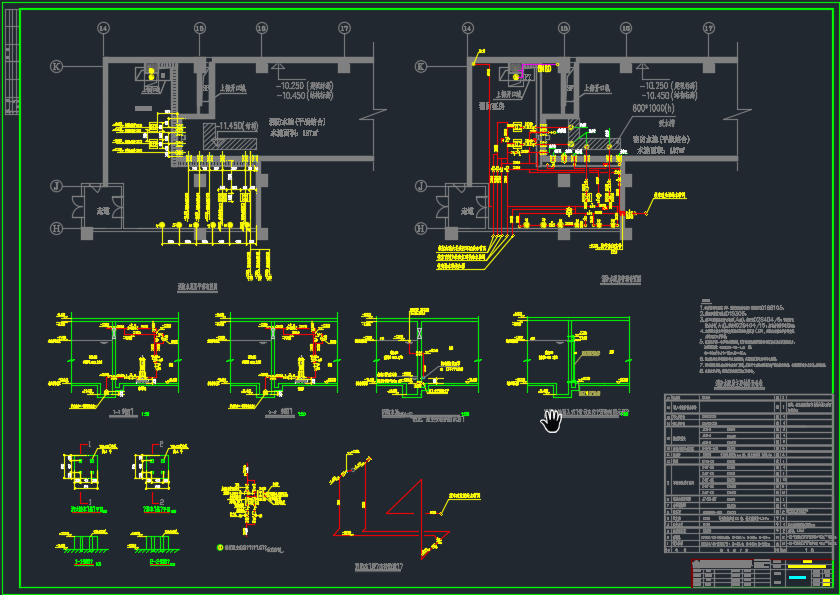

  • 十二层建筑给排水CAD大样图纸

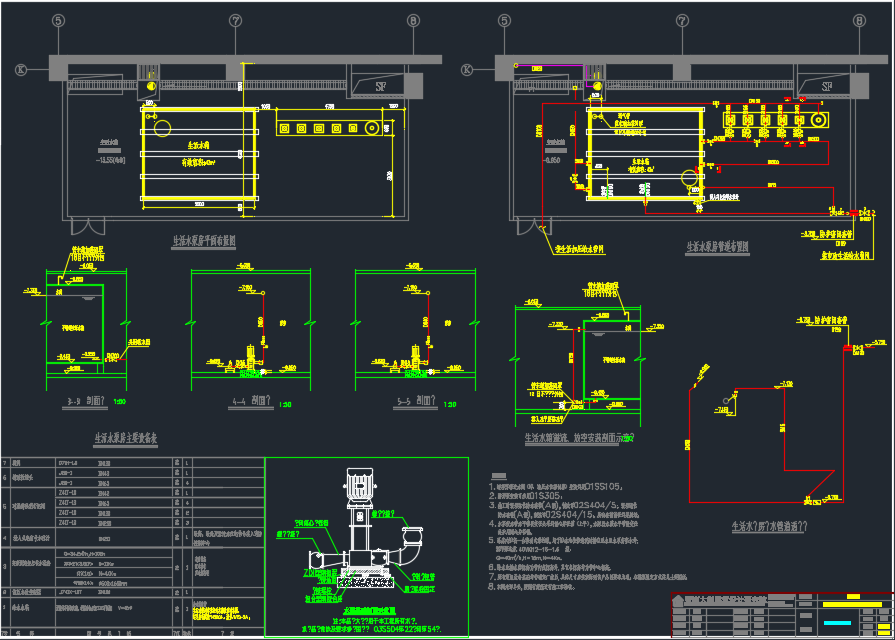

  • 十二层建筑给排水CAD大样图纸
