本项目位于XX，为XX医院骨科综合楼建设项目——骨科综合楼。地下2层，地上21层，建筑高度82.0米,为一类高层公共建筑。业主提供市政供水压力为0.35MPa。消防水池及泵房由原有泵房及水池扩建而成，独立设置在地上1层。
设计范围:
本设计范围在地块红线以内该建筑的室内给排水及消防设计。
自动喷淋系统:
（1）. 本工程自动喷水灭火用水量：骨科大楼30L/s.
（2）. 本工程火灾危险等级火灾危险等级为：骨科综合楼中危险级（Ⅰ级），火灾延续时间为1小时。
（3）. 自动喷淋初期用水由骨科综合楼屋顶有效容积36T消防水箱提供，火灾时消防泵房内消防主泵启动供水，由消防蓄水池及消防加压泵联合供水,保持系统压力及提供消防用水量。
（4）. 本喷淋系统共有11套湿式报警阀。湿式报警阀设置在骨科综合楼地下二层湿式报警阀间。减压孔板的设置及直径见喷淋系统图。
（5）. 火灾时玻璃球融化，喷头开始喷水，水流指示器动作，向消防中心发出信号，同时报警阀动作，敲响水力警铃，压力开关动作，启动自动喷淋泵，消防结束后手动停泵。
（6）、喷洒喷头：地下车库按不吊顶处采用向上安装的直立式闭式喷头ZSTZ-15，宽度大于1.2m的风管下方增设喷头及梁下方采用下垂式喷头ZSTX-15;其余均按吊顶采用装饰型闭式喷头ZSTD-15（快速响应型）。若吊顶处闷顶净高大于800时且有可燃物，则在下垂式闭式（装饰型）喷头正上方的闷顶内增设直立式喷头。均为玻璃球闭式洒水喷头，动作温度68度。

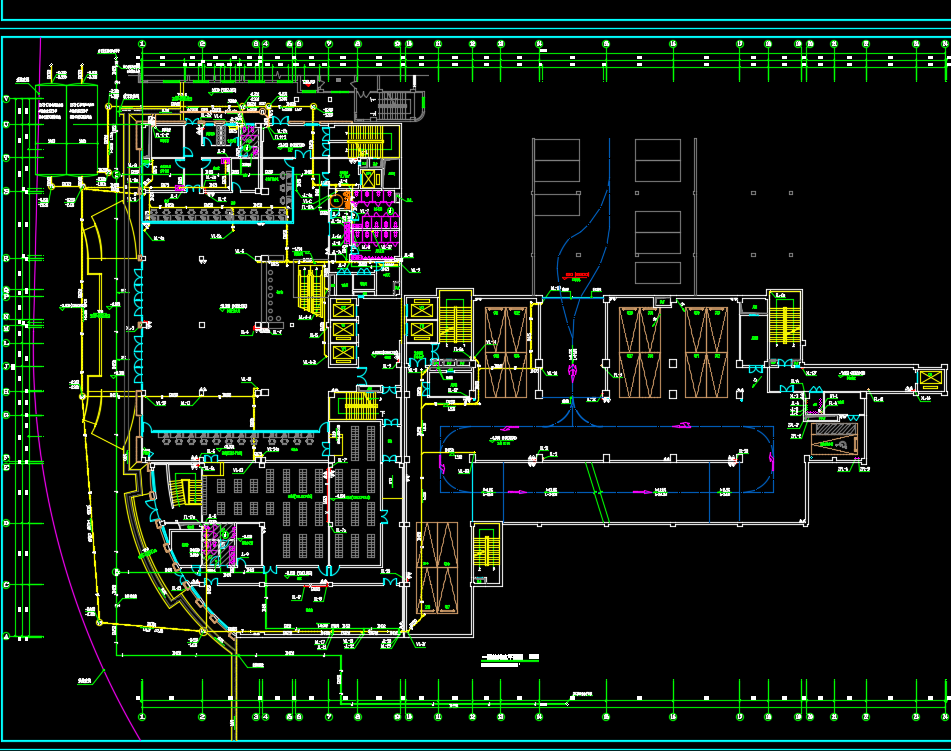

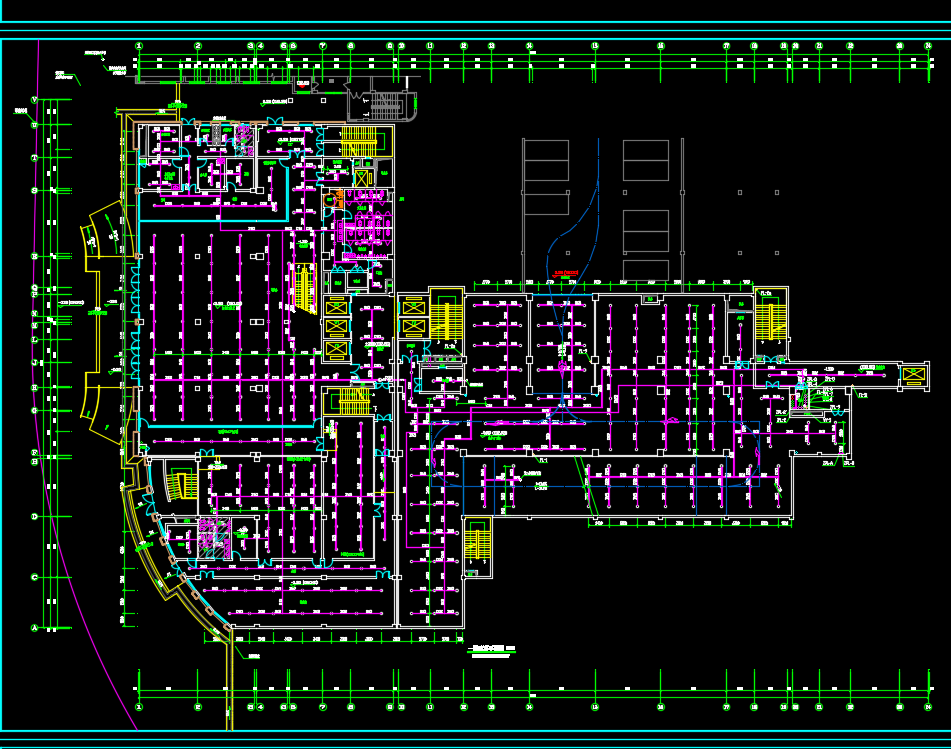

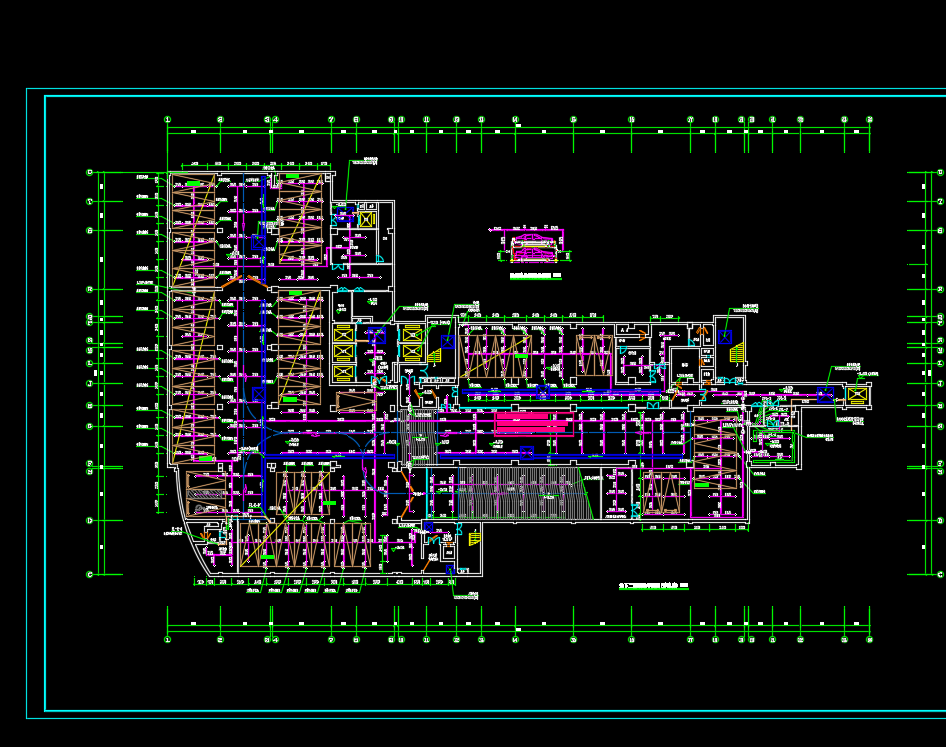

二十一层医院骨科综合楼给排水施工图纸，包括：给排水总平面图、喷淋平面图、给排水平面图、消火栓系统原理图、排水系统原理图、自动喷淋系统原理图、生活给水系统原理图等
