本项目南区总建筑面积约8.4万平方米，本项目包含四层地下车库，地下一、二层为商业和设备房，地下三、四层为车库和设备房，地上6层商业裙房，7层及以上为办公。本项目地下二层与在建地铁相接，地下一层与东侧在建商业相接。本项目建筑主体高度约160米。
设计范围:
本项目用地红线以内南区的给排水、消防系统管道及构筑物，具体如下:室内给水、污水、废水、雨水、空调冷凝水、消火栓、自动喷水、高空水炮系统、气体灭火系统及移动式灭火器配置。
室外给水:
本工程水源由市政供水管供应，由XX及XX分别引一条DN200市政供水管接入本地块，并在室外形成环状管网，市政水压为0.30Mpa。本工程最高日用水量1357m3ž/d，最大时用水量153m3ž/d，平均时用水量113m3ž/d，其中不可预见用水量按最高日用水量的10%计。
室内给水：
1).商业及地下车库：商业二层及以下的卫生间、机房和车库等由市政给水直接供给。商业三层及以上由商业变频泵组加压供水。
2).办公楼：生活给水采用分区串联式水箱水泵联合供水,在30层设置转输水箱。7层～26层由转输水箱供给；27层～顶层由30层转输水箱加压供给。超压部分楼层设置减压阀或减压水箱以维持各用水点压力,保证各用水点压力不超0.35MPa。
3).地下四层设有容积70m3ž的办公生活水箱和80m3ž的商业生活水箱各一座。
4).商业冷却塔补水池设于地下四层，容积为75m3ž。商业冷却塔补水系统采用水箱水泵联合供水，在裙房屋顶设置补水箱。
5).办公冷却塔补水由自来水和处理后的雨水及冷凝水提供，其中非传统水占30%。办公冷却塔补水池（雨水清水池）设于地下四层，容积为75m3ž。办公冷却塔补水系统采用箱水泵联合供水，在裙房屋顶设置补水箱。

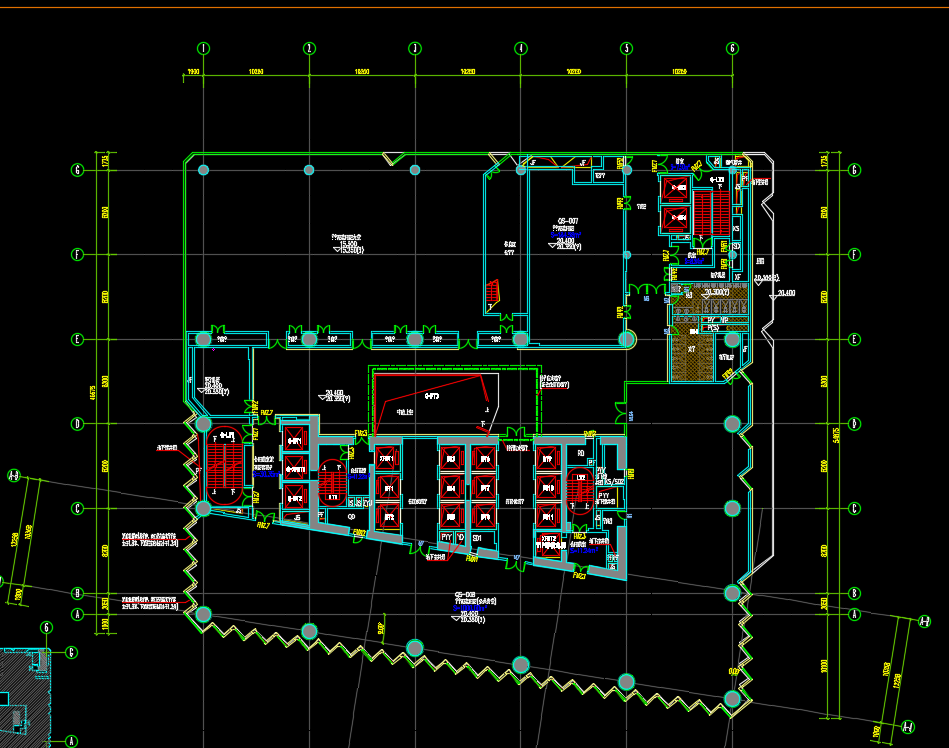

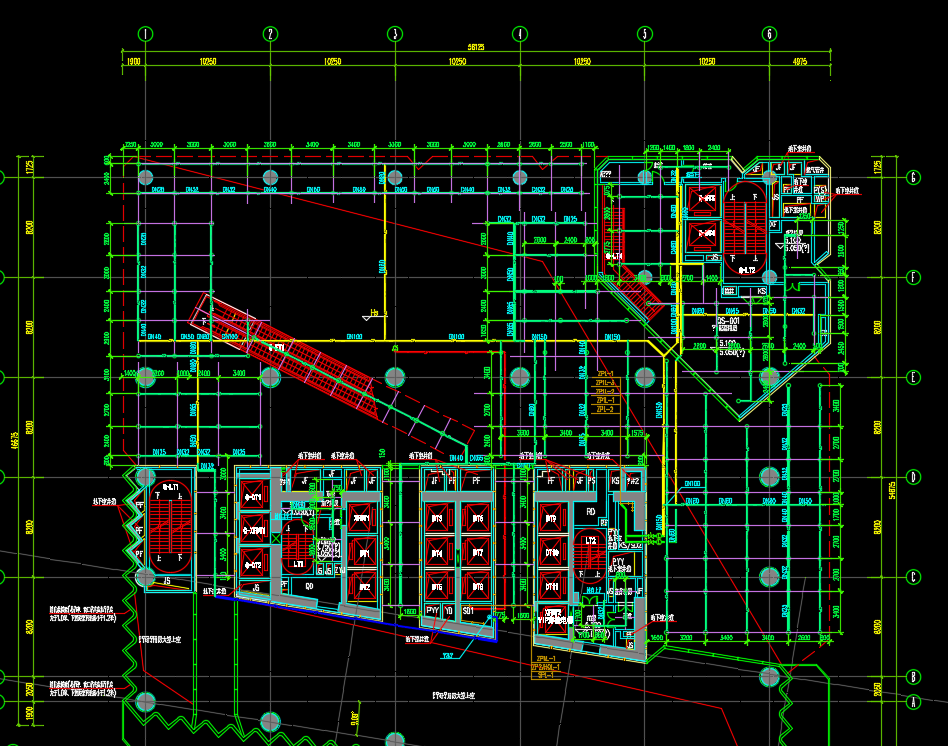

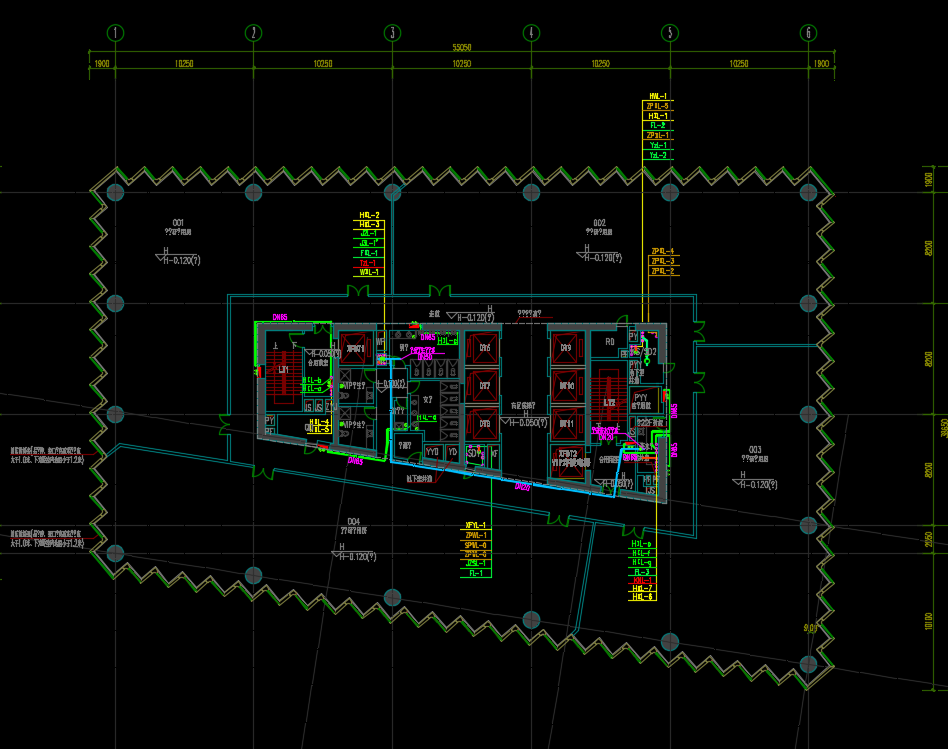

高层商办楼给排水施工图纸，包括：给水排水、消防平面图、喷淋平面图、自动喷水平面图、给水、消火栓、自喷系统原理图、排水系统原理图
