二十层酒店给排水消防系统设计施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-02
  • 资料类型:RAR
  • 资料大小:27.2 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十层酒店给排水消防系统设计施工图纸
系统说明:本设计包括生活给水系统、生活热水系统、生活排水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器配置.
系统设计:
1 生活给水系统:
1.1 生活给水由室外市政管道DN100接入供给,当地市政水压不小于0.16MPa.本工程生活给水均由水箱-变频泵组联合供给.给水分区:B2F~4F后勤区,5F~11F客房低区,12F~20F客房高区.各区及不同功能的用水点加水表计量.各区最不利点水压不小于0.20MPa.
1.2 建筑最高日生活用水量:311.47m3/天,最大小时用水量24.19m3/h
1.3 水质要求:市政水源水质须达到《生活饮用水卫生标准》及酒店管理公司的要求(100以下),未达标水源应经过相关处理和检测后方可供给.厨房,洗碗机水质硬度应满足酒店管理公司要求,若不能满足应加设软水设备处理,由具备相关资质的设备厂商二次设计
2 生活热水系统:
2.1 热水系统分区与给水保持一致,以保证冷热同源和用水点冷热压力平衡.
2.2 热水热源系统由暖通专业锅炉房供给,在地下三层水泵房内设置换热系统,按功能设置三套半容积式换热器及循环泵热水系统,热源部分详见暖通相关图纸二次换热及循环系统详见水泵房详图.
2.3 本工程设计小时耗热量:561.78KW.
2.4 根据XX酒店管理公司要求,每月一次在非高峰、非周末的0点至2点用大于70°C的热水进行管网消毒,持续时间不小于30min.
3 生活排水系统:
3.1 客房卫生间采用污废分流系统,设专用通气立管,在设备夹层汇集至公共管道井后到地下一层后排至室外污水管网.
3.2 一至四层公共卫生间采用污废合流系统,至地下一层后排至室外污水管网.厨房废水需经地下二层隔油设备处理后方可排至室外污水管道.

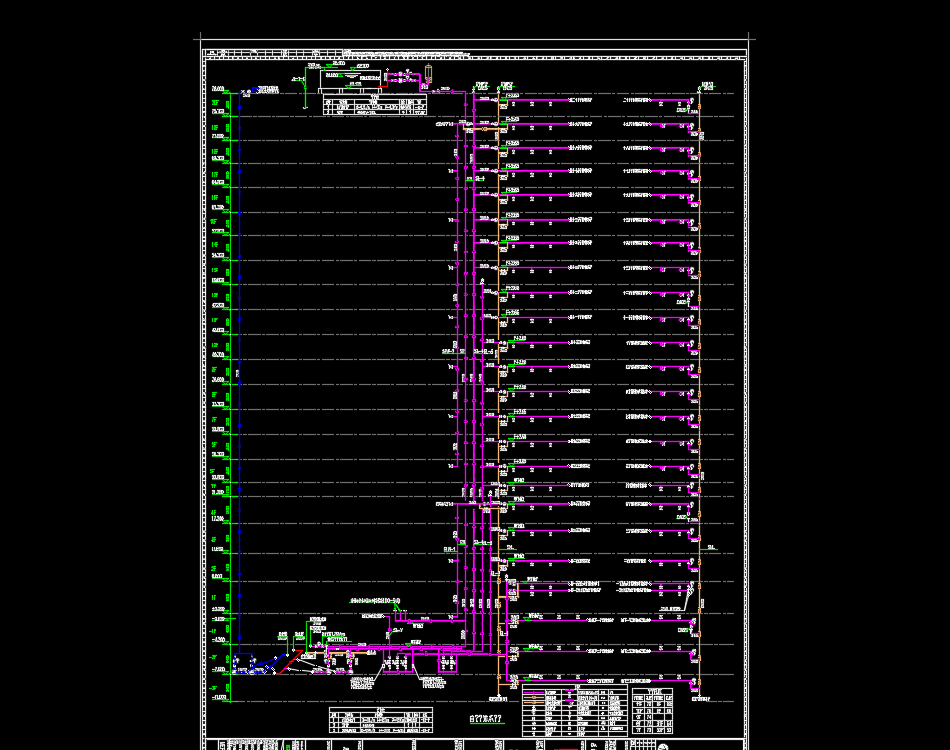

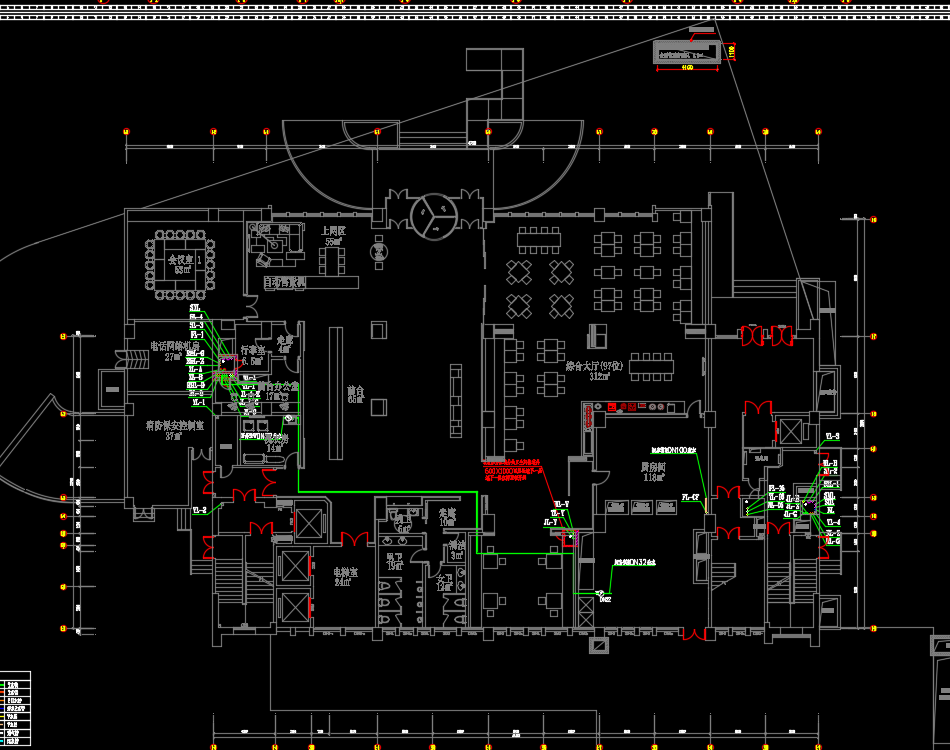

二十层酒店给排水消防系统设计施工图纸,包括:给排水平面图、消防平面图、给水系统图、热水系统图、排水系统图、自动喷淋系统图、消火栓系统图等
资料截图
  • 二十层酒店给排水消防系统设计施工图纸
  • 二十层酒店给排水消防系统设计施工图纸
  • 二十层酒店给排水消防系统设计施工图纸
