2万平米综合楼建筑给排水施工图纸(高压细水雾、气体灭火)
本工程位于xx,框架剪力墙结构,建筑高度69.30m地上16层,地下1层,总建筑面积为22019平方米按一类公共建筑进行消防设计. 本工程地下一层为汽车库,战时为人防,地上为办公用房、档案室、调度中心。本项工程设计包括建筑以内的给水,排水管道系统,消火栓管道系统、喷淋系统、气体灭火及高压细水雾等。本工程设有生活给水,实验室用水,生活排水、废水、雨水系统及室内消火栓系统、喷淋系统、气体灭火系统、高压细水雾系统等。
2万平米综合楼建筑给排水施工图纸(高压细水雾、气体灭火)包括给水、雨水、污水系统图、实验室废水系统图、消火栓系统图、自动喷洒系统图、地下一层平时给排水及消火栓平面图、一层给排水及消火栓平面图、餐厅、操作间给水系统图、二层给排水及消火栓平面图、三层给排水及消火栓平面图、四层给排水及消火栓平面图、九、十层给排水及消火栓平面图
资料截图

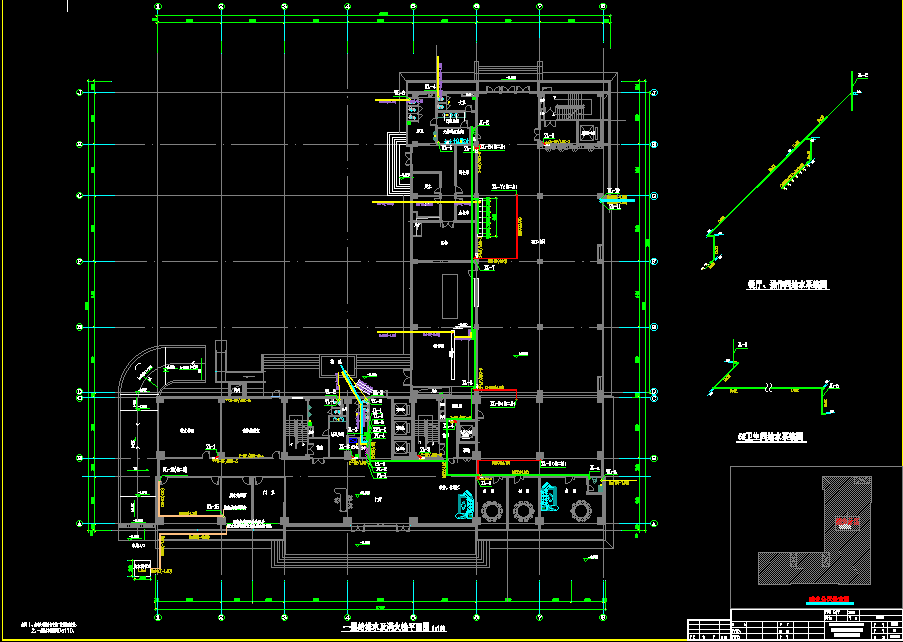

  • 2万平米综合楼建筑给排水施工图纸(高压细水雾、气体灭火)

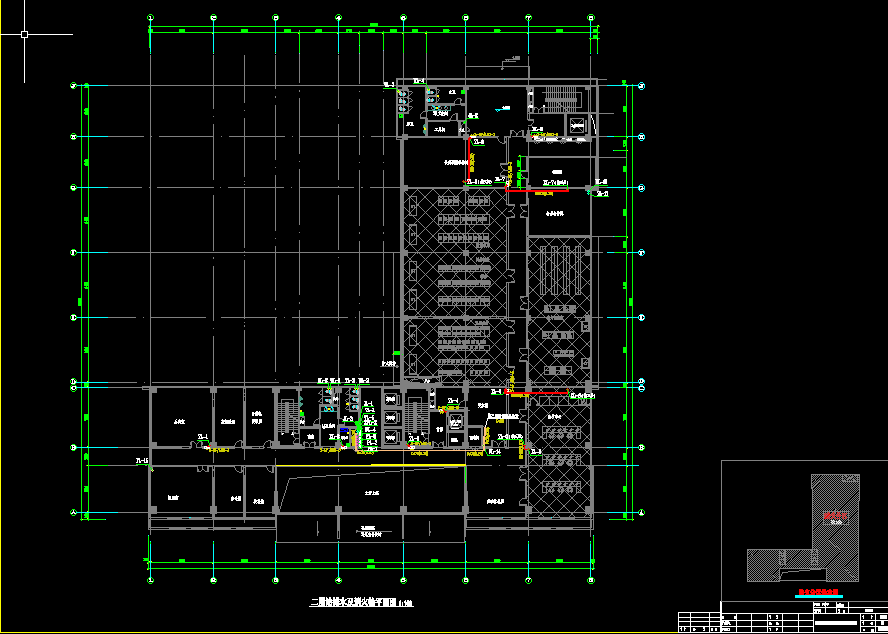

  • 2万平米综合楼建筑给排水施工图纸(高压细水雾、气体灭火)
  • 2万平米综合楼建筑给排水施工图纸(高压细水雾、气体灭火)
