八层住宅楼给排水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-23
  • 资料类型:RAR
  • 资料大小:37.1 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
八层住宅楼给排水施工图纸
八层住宅楼给排水施工图纸包括:一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、五层给排水平面图、六层给排水平面图、七层给排水平面图、八层给排水平面图等等
本工程为小洋楼住宅给排水施工图,本工程为Y-1#楼、Y-3#楼、Y-6#楼,地上八层,一至八层均为住宅。水源:本工程从周边市政道路分别接入DN200市政给水管,供小区生活、消防给水,市政水压0.28MPa。本工程雨、污分流,生活污水经化粪池处理,雨、污水分别排入周边市政道路预留的雨、污水井。设计范围:本设计给排水系统包括:生活给水系统、生活污水系统、屋面雨水系统,室内消火栓给水系统、建筑灭火器配置
资料截图

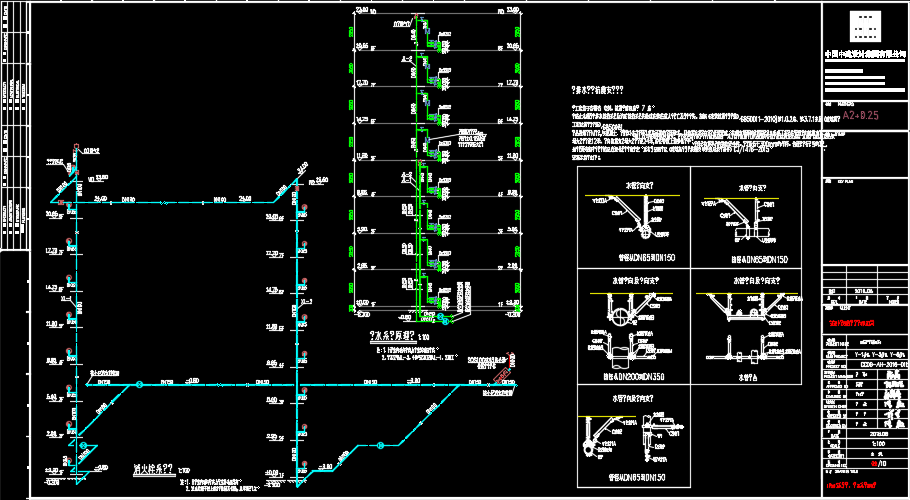

  • 住宅楼给排水,给排水施工图

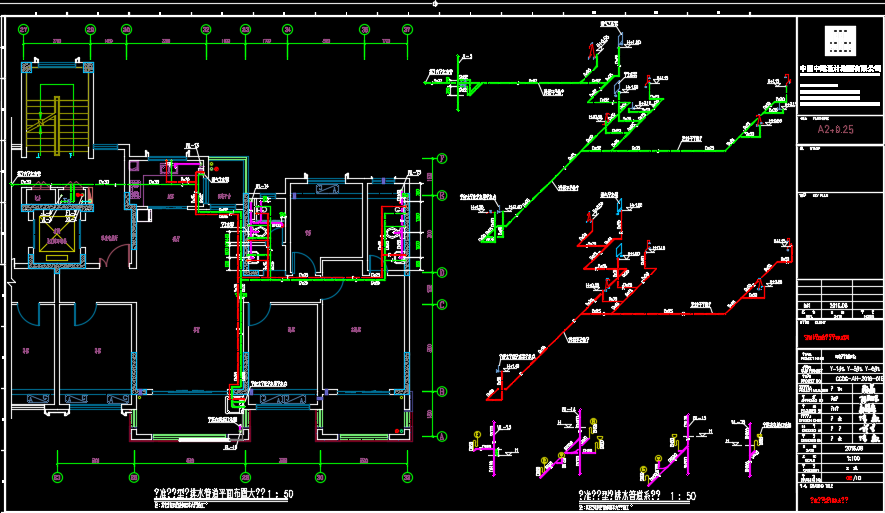

  • 住宅楼给排水,给排水施工图

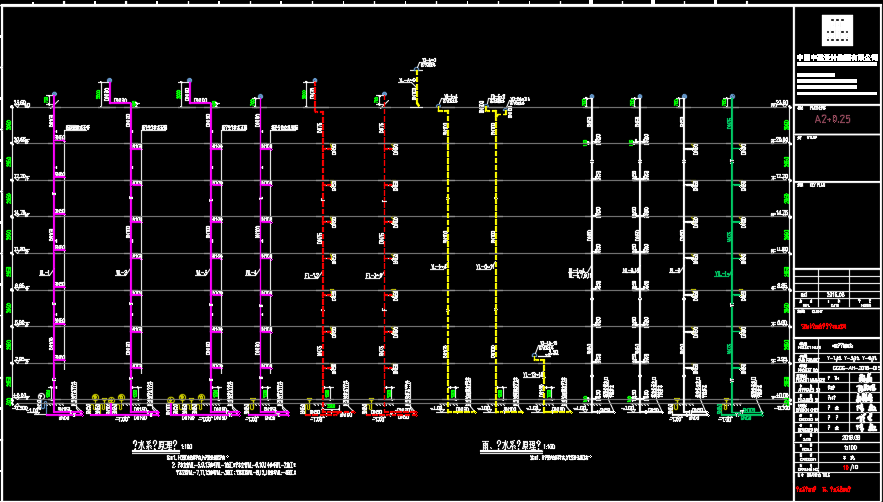

  • 住宅楼给排水,给排水施工图
