八层酒店给排水施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-02-23
  • 资料类型:RAR
  • 资料大小:42.7 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
八层酒店给排水施工图纸
八层酒店给排水施工图纸包括地下一层给排水平面图、一层给排水平面图、给水展开系统图、热水展开系统图、雨水展开系统图等等
本工程为酒店给排水施工图,本工程建筑高度约45.40m,,建筑面积约43881.63㎡,,地上八层,地下一层。设计使用年限50年,耐火等级Ⅰ级,结构抗震设防烈度6度。建筑功能:地上为四星级酒店,地下一层为地下车库及设备、后勤用房。属一类公共建筑。
设计范围:包括本建筑室内给水排水设计及消防设计。其中气体灭火系统、泳池系统、太阳能系统及虹吸雨水系统由业主委托其它专业公司二次深化设计。
本建筑设有生活给水系统、生活热水系统、生活排水系统、雨水系统、游泳池循环水处理系统、消火栓给水系统、自动喷水灭火系统、水喷雾灭火系统、气体灭火系统、湿式化学灭火系统、灭火器系统及超细干粉灭火弹系统。

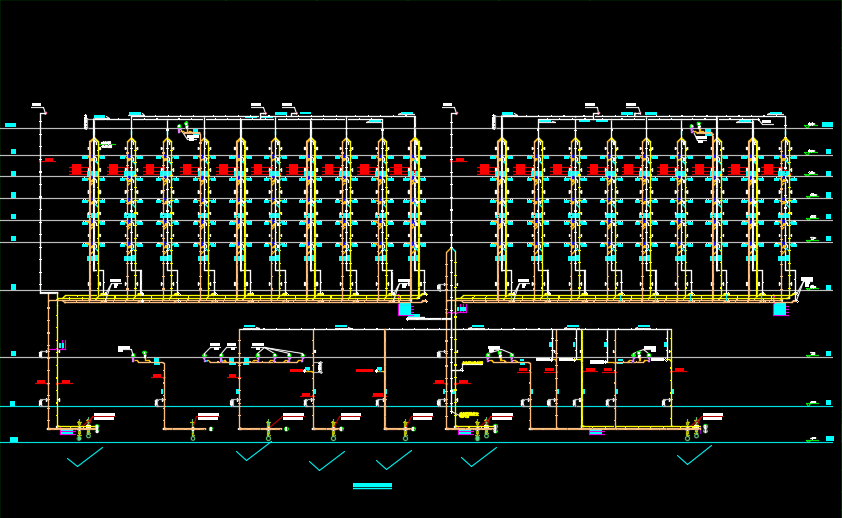

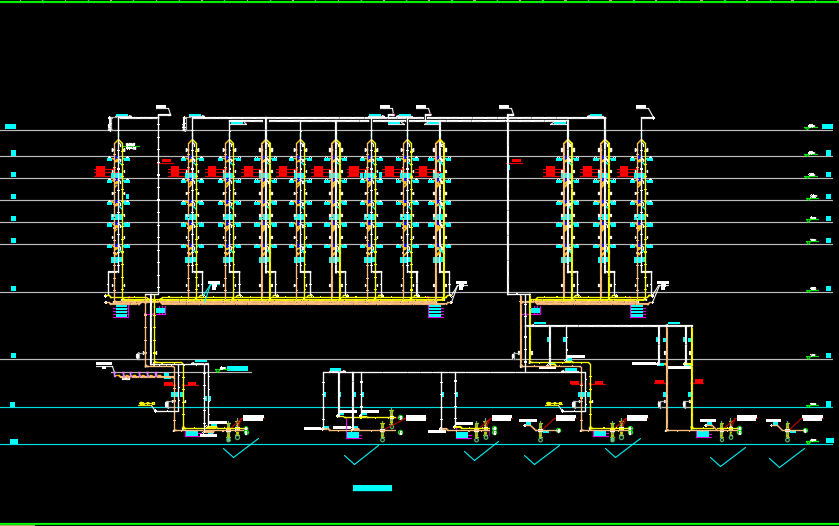

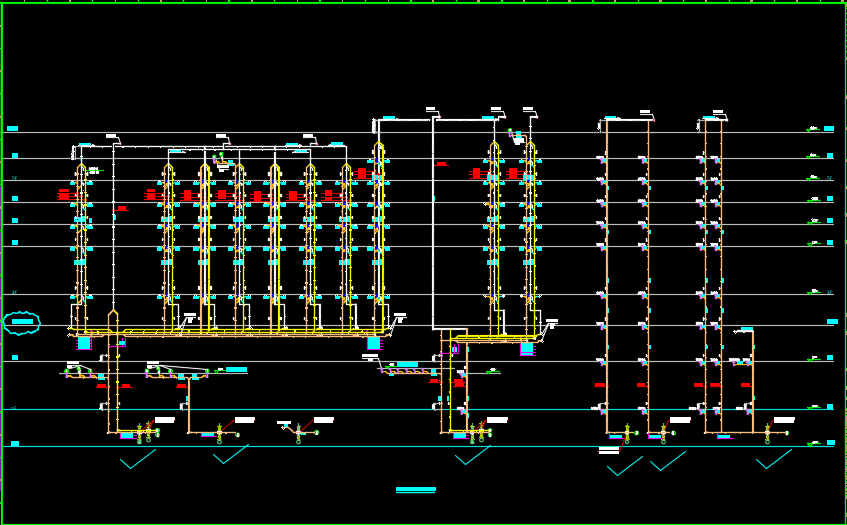

资料截图
  • 酒店给排水,给排水施工图
  • 酒店给排水,给排水施工图
  • 酒店给排水,给排水施工图
