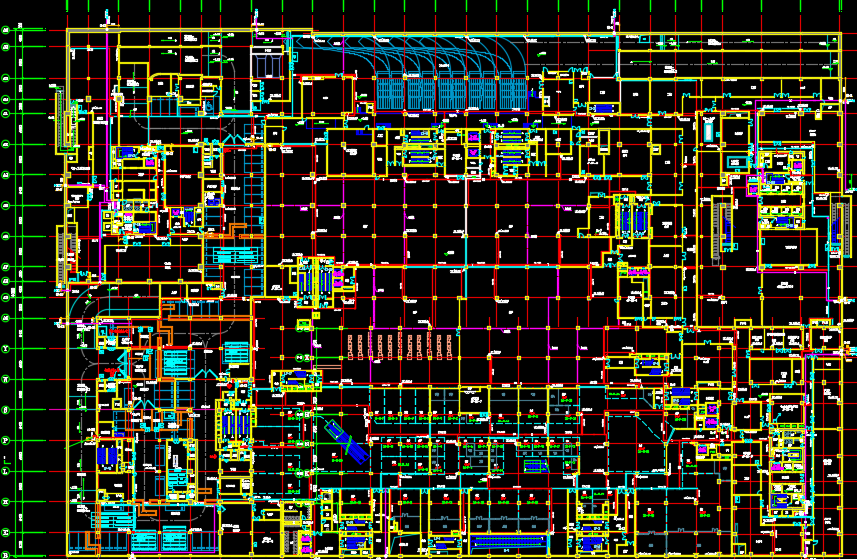

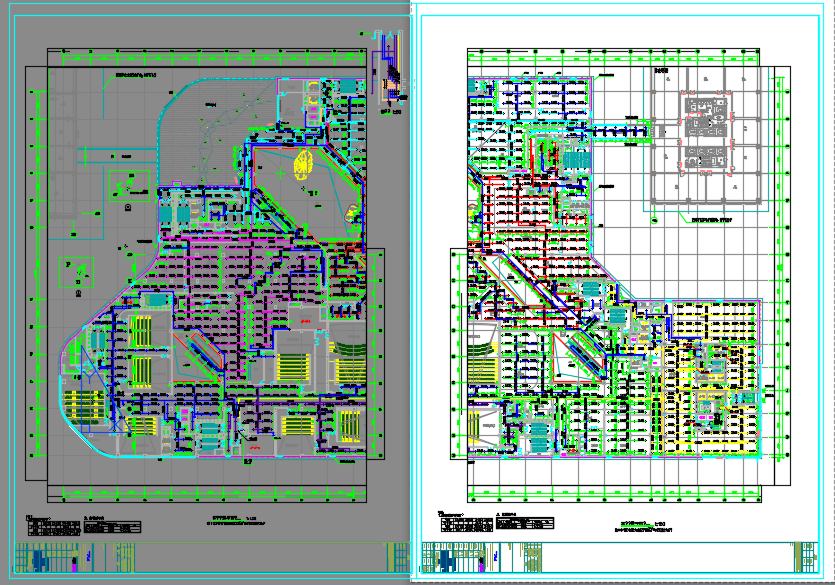

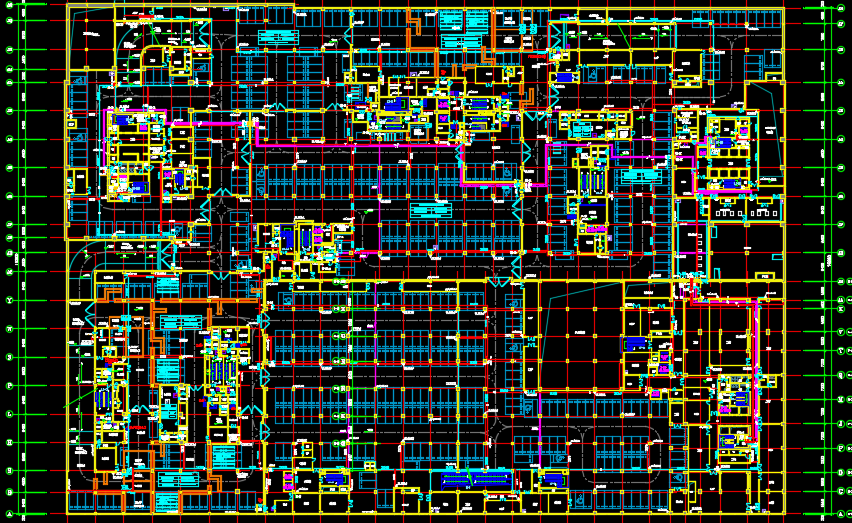

15层塔楼给排水施工图纸包括：地下二层喷淋组合平面图、地下二层组合平面图、地下三层给排水平面图、地下三层喷淋平面图、地下三层消火栓平面图等等
工程概况：本工程为高层塔楼给排水施工图；A办公屋面高度67.4米，地上15层，地下3层。生活、中水、热水贮水箱、供水泵设在地下3层，屋顶消防水箱间及增压稳压设备设置在屋顶机房层。
设计范围： 本设计包括单体建筑室内给水、热水、中水、污废水、雨水、消火栓、自动喷水灭火系统的管道设计及气体灭火装置、建筑灭火器配置。
