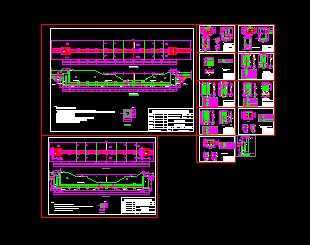

1、图中高程单位为米，其它单位均为毫米。2、倒虹吸管采用承插式Φ1200PCCP管(预应力钢筒混凝土管)，单根长5米,共计11节。
接口处采用双"O"橡胶圈止水，并用沥青麻丝填缝；进出水管道采用DN1200承插式钢筋砼管。管道插口方向与水流方向一致。
3、施工时，排水管与墙体实行整体浇筑。4、倒虹吸井土方回填时须四周同时回填。5、宫家干渠为饮水水源地输水干渠，施工时必须严格控制，不得对干渠造成污染；
