厂房室外给排水管综施工图纸(含建筑结构水电暖)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-04-21
  • 资料类型:RAR
  • 资料大小:105 MB
  • 资料分类:给排水图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
厂房室外给排水管综施工图纸(含建筑结构水电暖)
本工程为冷库兼仓储。建筑层数为地上3层,为多层公共建筑。,室内外高差0.3m,建筑高度为15.10m,室内正负零标高相对于国家高程为4.30米。
本工程地上建筑面积为3034.09平方米,(其中冷库面积:2524.44平方米,仓储面积:509.65平方米),架空层面积:1191.77平方米。占地面积1374.0平方米,建筑结构形式为钢筋混凝土框架结构,建筑结构的抗震设防类别为丙类,使用年限为50年,抗震设防烈度为6度
一层平面图、二层平面图、三层平面图、屋顶平面图、轴立面图、剖面图、楼梯大样、门窗大样图、墙身节点大样图

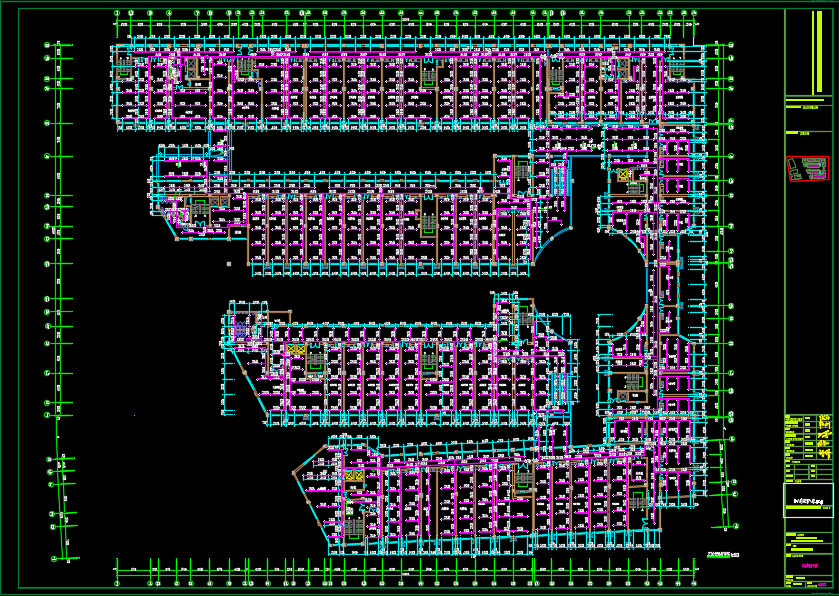

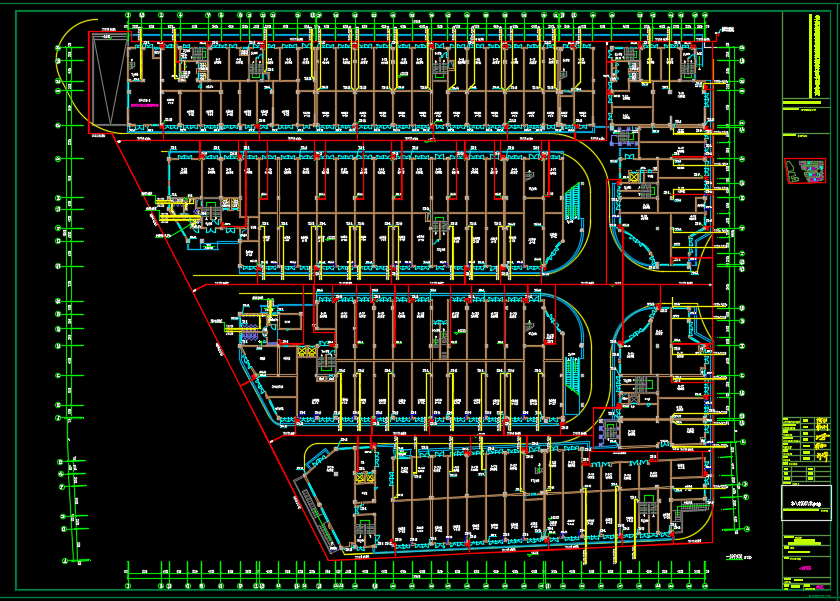

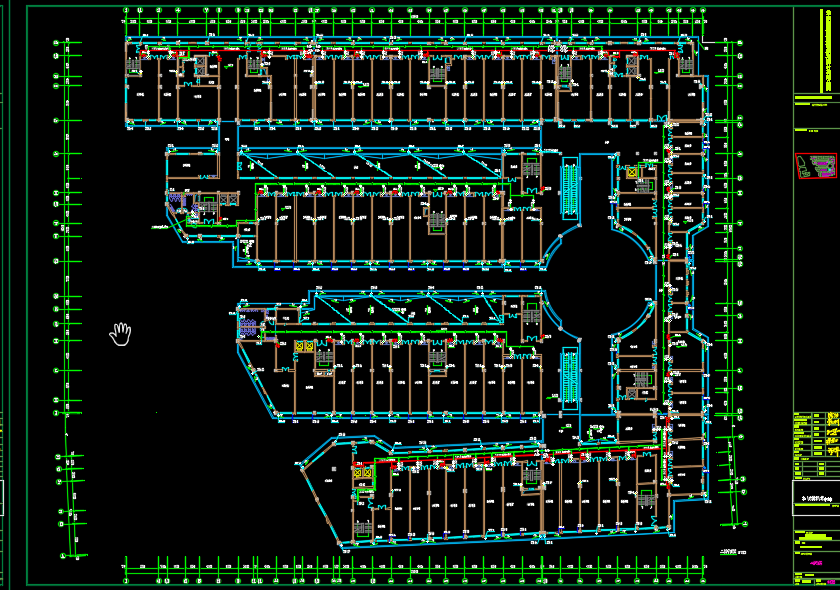

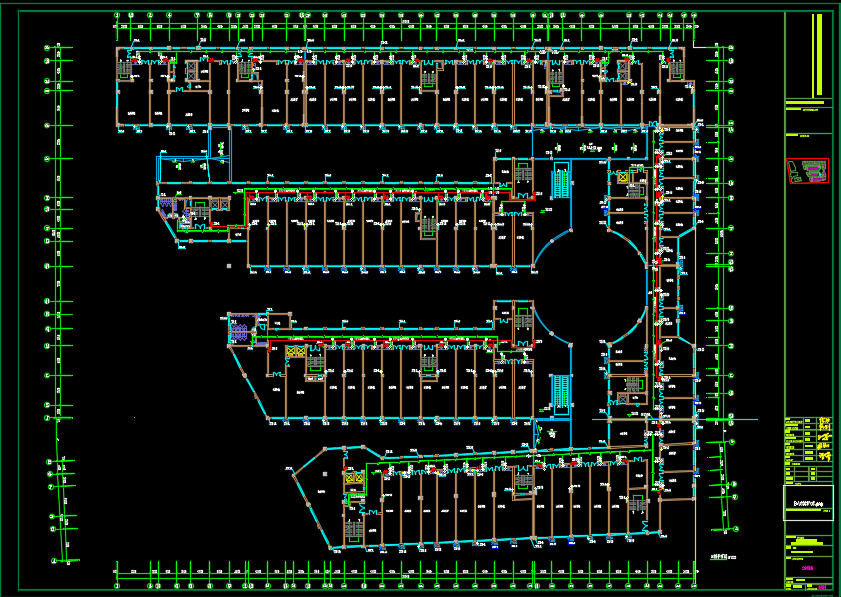

资料截图
  • 厂房室外给排水管综施工图纸(含建筑结构水电暖)
  • 厂房室外给排水管综施工图纸(含建筑结构水电暖)
  • 厂房室外给排水管综施工图纸(含建筑结构水电暖)
  • 厂房室外给排水管综施工图纸(含建筑结构水电暖)
