甲类防空地下室人防排水设计图纸
本工程人防为附建掘开式平战结合甲类防空地下室,平时为地下停车库,战时转换为二等人员掩蔽所,本工程防空地下室战时为核6常6级甲类防化丙级二等人员掩蔽所,人防建筑面积9502.75平方米,层高3.90米;本防空地下室共5个防护单元。
防护措施
(1)与人防地下室无关的管道一般不应穿越人防围护结构,因条件限制需穿越人防地下室顶板时,应采取防护密闭措施。
(2)穿越防护外墙,顶板及防护单元隔墙的所有给排水管道,必须于防护外墙及顶板的内侧和防护单元隔墙的两侧设置公称压力不小于1.0MPa的防护阀门,防护阀门采用阀芯为不锈钢或铜材质的明杆闸阀或截止阀,人防围护结构内侧距离阀门的近端面不大于200mm,阀门应有明显的启闭标志,其安装详见国家标准图集07FS02.
(3)所有穿越人防围护密闭结构的各类管道在其穿墙(穿板)处应设置密闭套管;密闭穿墙短套管应采用厚度不小于2.5mm的热镀锌钢管;密闭肋采用3~10mm厚的热镀锌钢板,与热镀锌钢管双面焊接,预埋时密闭肋应位于墙体中间,伸入墙面50mm,安装可参考国家标准图集07FS02。
(4)防爆地漏安装详见国家标准图集07FS02。
(5)人防工事内的消火栓箱一律明装,不能嵌入临空墙,密闭墙和人防外墙。
甲类防空地下室人防排水设计图纸,包括:平时平面图、给水系统原理图、排水系统原理图、自动喷淋系统原理图、消火栓系统原理图、战时给水系统原理图、战时排水系统原理图、人防水箱平面放大图及配管透视图、人防排水透视图

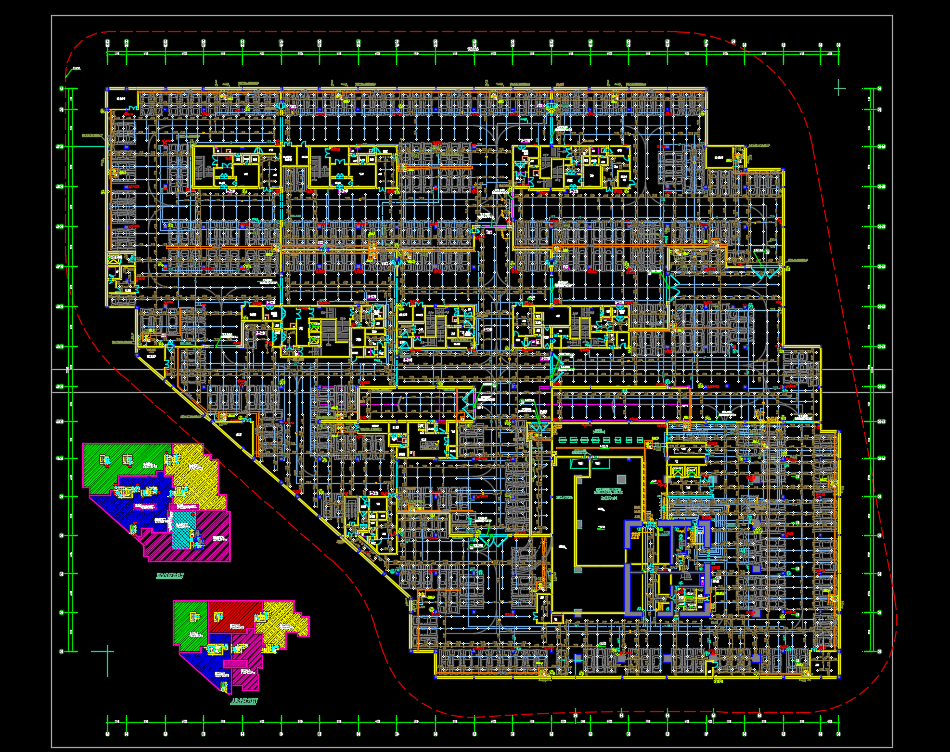

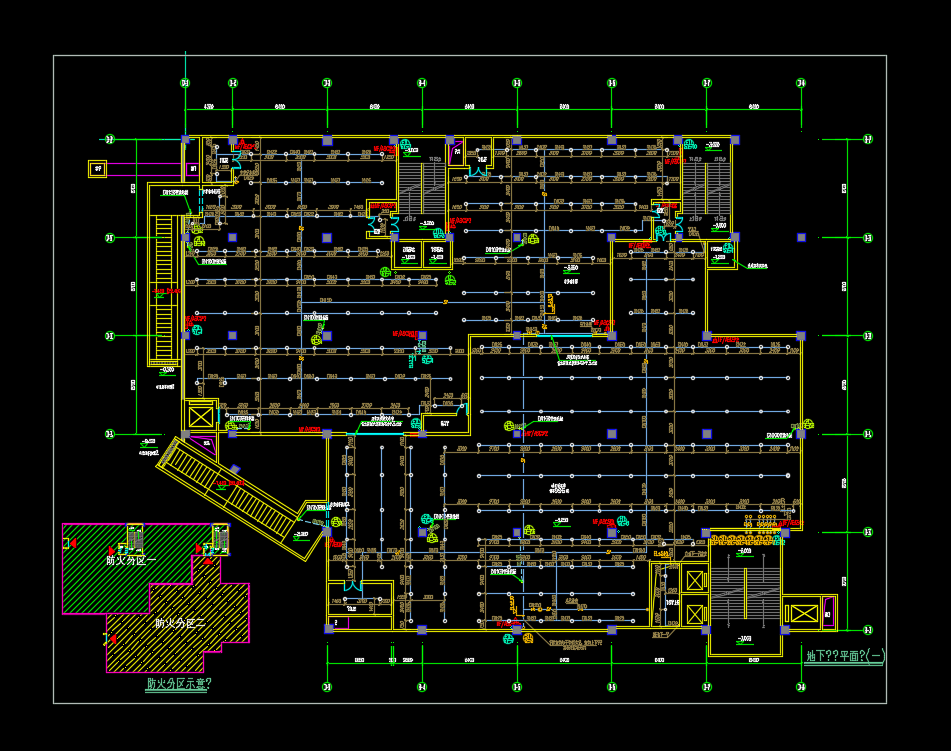

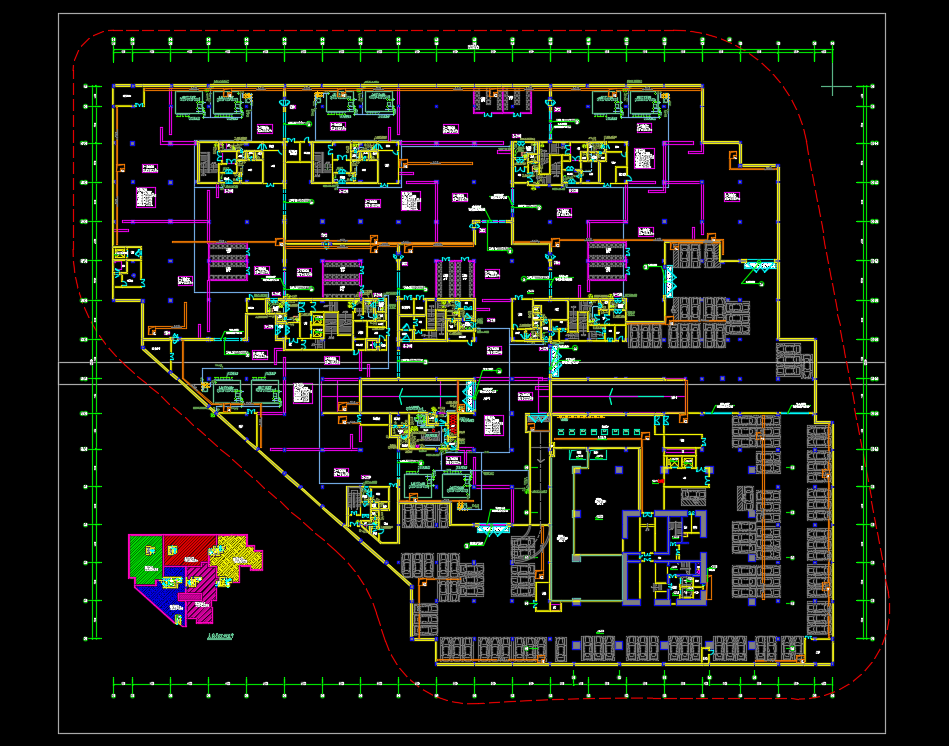

资料截图
  • 甲类防空地下室人防排水设计图纸
  • 甲类防空地下室人防排水设计图纸
  • 甲类防空地下室人防排水设计图纸
