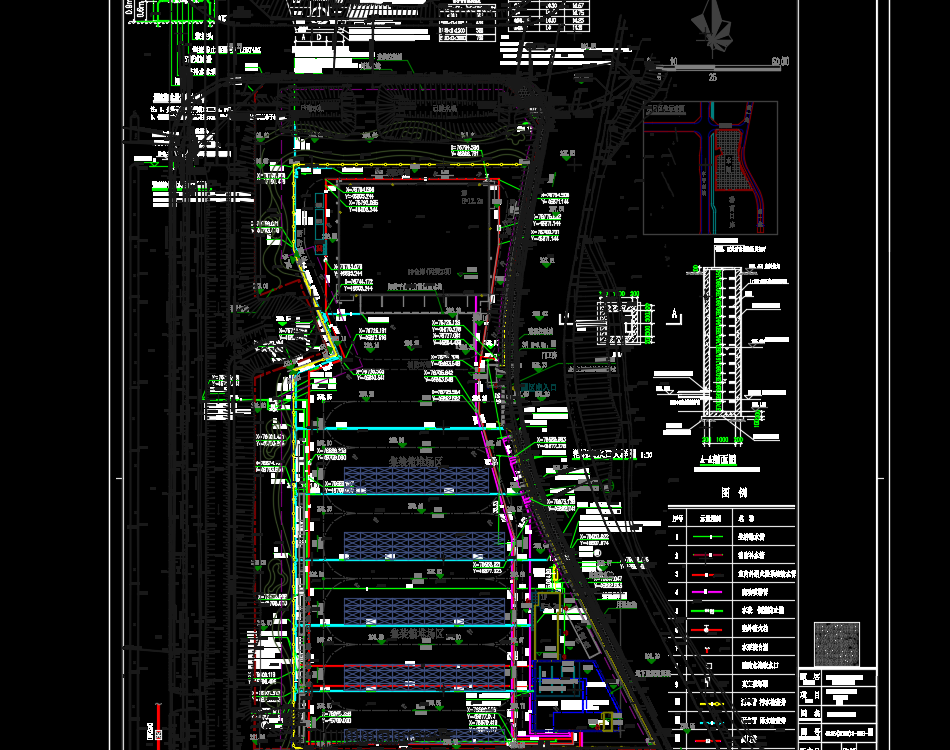

XX处理中心项目室外总图，总建筑面积3873.92m2,建设用地面积27676.13m2。本地块为南高北低，东高西低，标高范围298.800~297.750m。1#仓库，项目位于XX，为单层丙类2项仓库，总建筑面积2584.44㎡；建筑高度13.2m，设计耐火等级：二级。地上1层，最大净空高度11.85m,最大储物高度10.5m。抗震设防烈度为6度，储存物品为纸、皮革、棉毛麻丝化纤及制品等，火灾危险等级为仓库危险级Ⅱ级。室内±0.000=299.500。2#楼，项目位于XX，建筑高度7.2m，总建筑面积1270.22㎡；抗震设防烈度为6度，设计耐火等级：二级。地下1层为消防水池和水泵房，地上1层为冲洗棚及设备用房，建筑定性为戊类仓库。室内±0.000=299.000。3#门卫室，项目位于XX，总建筑面积约24.84㎡，建筑高度3.6m，体积约89.4m3；
设计范围：
1 用地红线以内的给水排水、消防等系统、小型给水排水构筑物。
2 本工程室外绿化给水系统由业主另行委托专业公司设计,但其接管点应符合本设计所给的标高及管径。
3 本工程水表井至城市自来水接管井之间的管道，本工程建筑红线内最后一个污（雨）水检查井至 城市污（雨）水检查井之间的管道，由市政有关部门设计、施工。
给水排水系统：
1 给水系统： 本工程设有生活给水、室内消防、室外消防给水等3种室外给水系统：
1）本工程最高日用水量66.13m3/d,最大时用水量31.69m3/h；最高日生活用水量4m3/d,最大时生活用水量0.75m3/h；
2）本工程属城市自来水厂供水范围，厂区西侧有市政给水主干管1条，管径为DN150mm，供水压力为海拔高度334.00m，相对压力约0.35MPa。厂区共设置1条给水引入管，引入管管径为DN150。
3） 生活给水方式：采用市政直供。室外生活给水干管呈支状敷设，管径DN65~50mm。
4） 室外根据不同用水性质分别设置水表计量，绿化从给水管上接入需设置真空破坏器，并设置单独的绿化给水表。
检疫中心给排水施工图纸，包括：给排水平面图、喷淋平面图、消火栓系统原理图、自动喷淋系统原理图、雨水系统原理图
