工程构造—阳台和雨篷

第四节 阳台和雨篷

通过本节的学习，您将：

了解阳台、雨篷等构件的类型与构造

（一）阳台

阳台悬挑于建筑物每一层的外墙上，是连接室内的室外平台。给楼层上的居住人员提供一定的室外活动与休息空间，是多层住宅、高层住宅和旅馆等建筑中不可缺少的一部分。

1、阳台的类型与尺寸

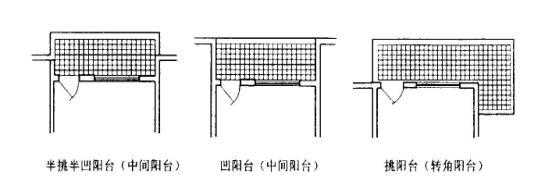

按其与外墙面的关系分为挑阳台、凹阳台、半挑半凹阳台（如图4—16所示）。阳台由承重梁、板和栏杆组成。

图4—16 阳台的类型

阳台平面尺寸的确定涉及到建筑使用功能和结构的经济性和安全性。阳台悬挑尺寸大，使用空间大，但遮挡室内阳光，不利于室内采光和日照；并且悬挑长度过大，在结构上不经济。一般悬挑长度为1.2~1.5m为宜，过小不便使用，过大增加结构自重。阳台宽度通常等于一个开间，方便结构处理。

2、阳台结构布置方式

a）挑梁式

即从承重墙内外伸挑梁，其上搁置预制楼板，阳台荷载通过挑梁传给承重墙。这种结构布置简单、传力直接明确，但由于挑梁尺寸较大，阳台外型笨重。为美观起见，可在挑梁端头设置面梁，既可以遮挡挑梁头，又可以承受阳台栏杆重量，还可以加强阳台的整体性。

b）挑板式

是利用阳台板的楼板向外悬挑一部分。这种阳台构造简单，造型轻巧。但阳台与室内楼板在同一标高，雨水易进入室内。挑板厚度不小于挑出长度的l/12。

3、阳台的细部构造

a）阳台栏杆和扶手

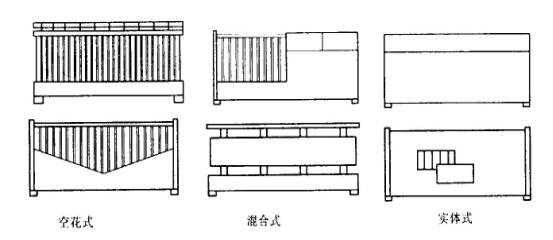

阳台栏杆是设置在阳台外围的保护设施，主要供人们扶倚之用，以保障人身安全。高度一般为1.0~1.2m，栏杆间净距不大于120mm。按栏杆的立面形式有实体、空花和混合式（如图4—17所示）。

图4—17 阳台栏杆形式

阳台栏杆按材料分为砌砖、钢筋混凝土和金属栏杆（如图4—18所示）。

图4—18 栏杆构造

（a） 砖砌栏板（b）混凝土栏板 （c）混凝土栏杆 （d）金属栏杆

砖砌栏板一般为60mm或120mm厚。由于砖砌栏板自重大，整体性差，为保证安全，常在栏板中设置通常钢筋或在外侧固定钢筋网，并采用现浇扶手增强其整体稳定性（图4—19（a）所示）。

钢筋混凝土栏板为现浇和预制两种。现浇栏板厚60～80mm，用C20细石混凝土现浇（图4—19（b）所示）；预制栏杆下端预埋铁件连接，上端伸出钢筋可与面梁和扶手连接（图4—19（c）所示），因其耐久性和整体性较好，应用较为广泛。

金属栏杆一般采用方钢、圆钢或扁钢焊接成各种形式的镂花，与阳台板中预埋件焊接或直接插入阳台板的预留孔洞中连接（图4—19（d）所示）。

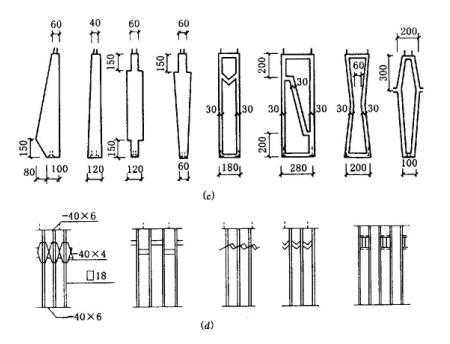

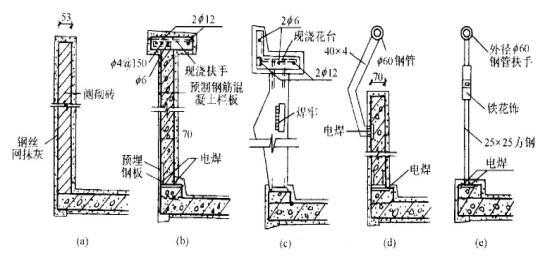

图4—19 栏杆及扶手构造

(a) 立砖砌栏板 (b)预制钢筋混凝土栏板 (c) 预制钢筋混凝土片状栏杆

(d) 预制钢筋混凝土栏板及钢扶手 (e)金属栏杆

b）阳台排水

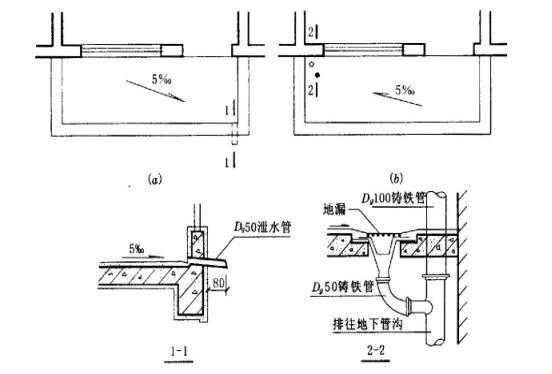

防止雨水倒灌室内，必须采取一些排水措施。阳台排水有外排水和内排水两种。外排水适用于低层和多层建筑，即在阳台外侧设置泄水管将水排出。泄水管可采用Φ40～Φ50镀锌铁管和塑料管。外挑长度不少于80mm，以防雨水溅到下层阳台（如图4—20（a）所示）。内排水适用于高层建筑和高标准建筑，即在阳台内侧设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观（如图4—20（b）所示）。

图4—20 阳台排水构造

（a）水舌排水 （b）雨水管排水

（二）雨篷

雨篷位于建筑物出入口的上方，用来遮挡雨雪，给人们提供一个从室外到室内的过渡空间，并起到保护门和丰富建筑立面的作用。

雨篷受力作用与阳台相似，均为悬臂构件，雨篷一般由雨篷板和雨篷梁组成。为防止雨篷可能倾覆，常将雨篷与过梁或圈梁浇筑在一起。雨篷板的悬挑长度由建筑要求决定，当悬挑长度较小时，可采用悬板式，一般条出长度不大于1.5m。当需要挑出长度较大时，可采用挑梁式。

为防止雨水渗入室内，梁面必须高出板面至少60mm，板面用防水砂浆抹面，并向排水口做出1%坡度，防水砂浆应顺墙上卷至少300mm。

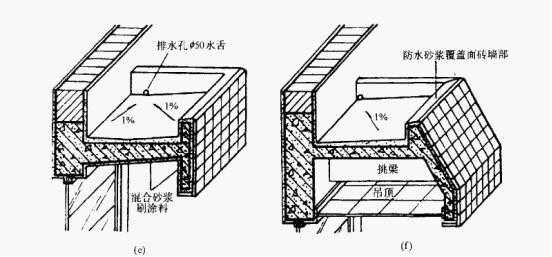

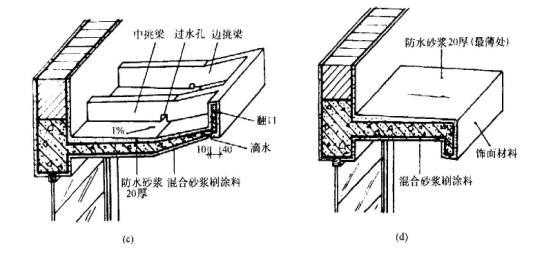

雨篷的常见类型及做法见图4—21所示
