01 屋面深化设计
★ 质量要点
1）屋面施工前须进行深化优化，主要包含排水坡度、坡向 ，分格缝位置，透气管、排气管位置，烟道、防水收头、 出屋面门口、圆弧泛水等细部节点做法。
2）深化设计时，对于大屋面优先选用设置天沟单坡排水方 式进行有组织排水，施工前均按优化图放样、定位，保证 其各边的平行垂直。排水沟位置根据屋面结构形式，可采 取居中设置或沿山墙设置方式布置，排水沟深度50～150mm ，宽度300mm。
3）各类构件及出屋面门槛、门洞高度应根据屋面装饰厚度 计算得出，设置天沟排水时不得取消或降低保温层厚度， 增加找坡材料厚度形成排水沟。
★ 节点图片

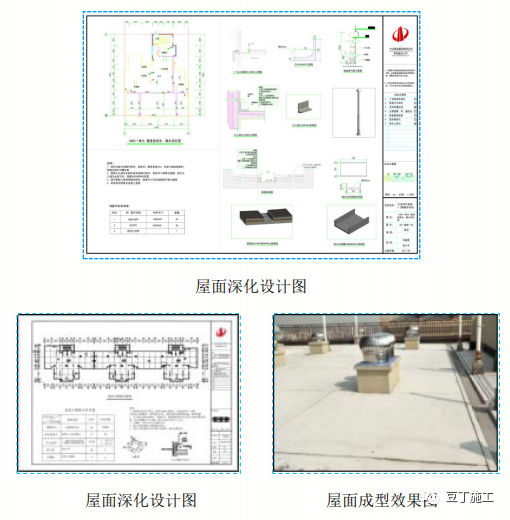

![[URL]4f1db8a96ca5262f4a7476b04d839541.png](/d/file/2024-01-26/75e251a6b8ada7a6eaef41a472c6a212.png)
02 屋面广场砖全整砖施工
★ 质量要点
1）屋面面层为广场砖时必须提前优化，绘制分格缝、 分色线及面砖的排版图，做到排砖合理，分格缝、排气 孔满足装饰美观且不影响使用功能。
2）砖面层整砖施工，与女儿墙、机房、突出屋面构造 物交界采用彩色整砖收边，女儿墙边角整砖不到边时采 用圆弧泛水或立面保温进行找平。
3）女儿墙或泛水等收口部位广场砖应高出5mm，防止 积水。
4）屋面砖不大于10m设置分隔缝，采用沥青砂或密封胶 做柔性连接，普通缝隙采用专用勾缝剂嵌缝。
5）砖缝勾缝后宜压成圆弧状，低于砖面3～5mm；
★ 节点图片

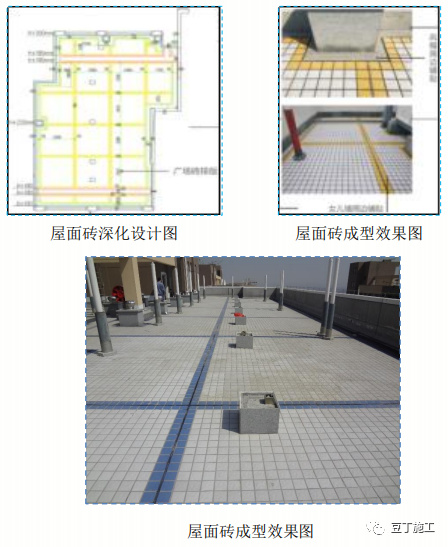

![[URL]79bb0d62fa6f2b2ae15700f7cddf4195.png](/d/file/2024-01-26/8d6e6addbed6c4bd245e2370f434fbb8.png)
03 屋面结构防水分区工法
★ 质量要点
1）屋面结构宜进行优化为分区防水做法，解决后期渗 漏难维修的缺陷。
2） 主体结构施工时依据屋面施工深化图，根据落水口 位置、排水方向、排水面积、户间隔墙，设置结构防水 分区上翻梁。
3） 上翻梁高度与倒置式屋面的保温层高度一致。
4） 对构件防水分区上翻梁根部进行防水处理，确保各 分区的独立。
5）应用此工艺，应征求设计单位意见，办理变更或洽商。
★节点图片
04 屋面分格缝施工
★ 质量要点
1）混凝土面层分格缝间距不得大于6m，对于小型或造 型较多的屋面，分格缝间距宜控制在3m之内，缝宽 20mm。
2） 平面与立面交接处必须设置伸缩缝，缝宽20～30mm 。
3） 分格缝布置应对称、顺直，采用1:1沥青砂进行填实 压光，严禁采用纯沥青膏进行填缝施工。
4） 正置式屋面严禁采用后切缝做法，防止破坏防水层 。

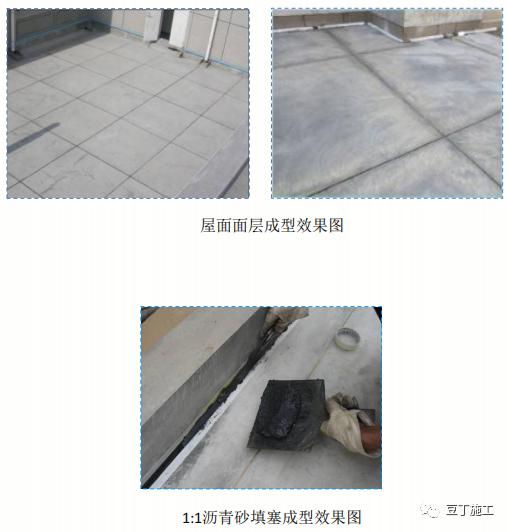

★ 节点图片
05 屋面细石混凝土面层施工
★ 质量要点
1） 细石混凝土强度等级不得低于C20，坍落度不大于 200mm。保护层施工时必须设置防裂网片，混凝土内部 配筋φ6@ 200×200mm网片，面层必须采用1：1干粉收 面。
2） 混凝土保护层完成后，应采用机械磨光及人工二次 压光工艺，混凝土终凝后覆盖棉毡并浇水养护，养护时 间不应少于7d，防止混凝土保护层收缩开裂，养护过程 留存相应影像资料。
3 ）排水口周围直径500mm范围内坡度不应小于5%；
★ 节点图片

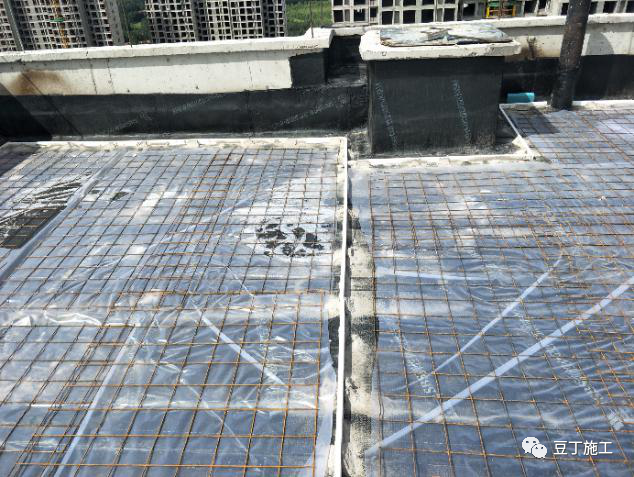

防裂网片铺设效果图
覆盖棉毡养护
06 女儿墙防水凹槽收头
★ 质量要点
1）屋面女儿墙结构施工时，墙面预留防水层收口凹槽 （深25mm、宽40mm），根据屋面装饰层厚度按最高 点计算，凹槽位置应高于屋面饰面层300mm。
2） 防水层在凹槽内用压条收口固定，在女儿墙防水层 外侧按设计要求粘贴保温并刮抗裂砂浆处理，女儿墙面 层做法符合设计要求。
3） 当屋面完成面距女儿墙顶部挑檐高度小于500mm时 ，可不设凹槽收口，将防水卷材贴至挑檐下，采用金属 压条固定。
注：屋面防水保护层施工前，必须完成防水压条收头施工。

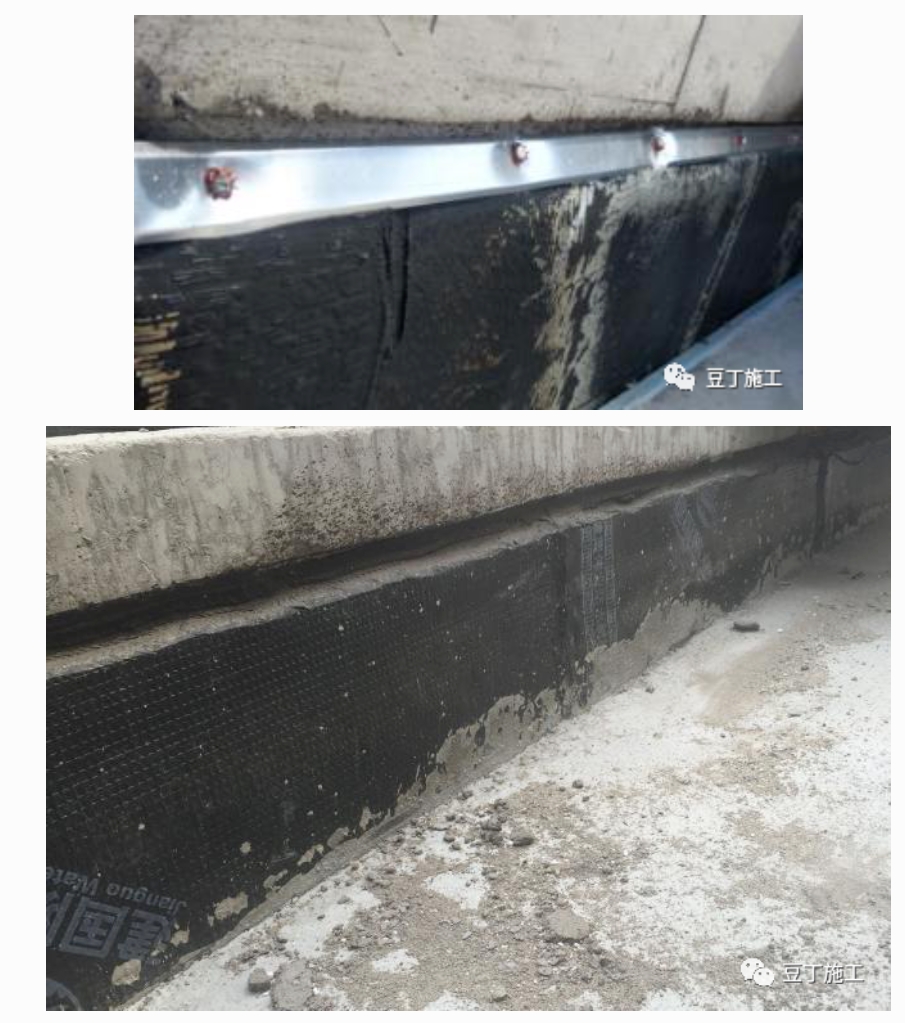

★ 节点图片

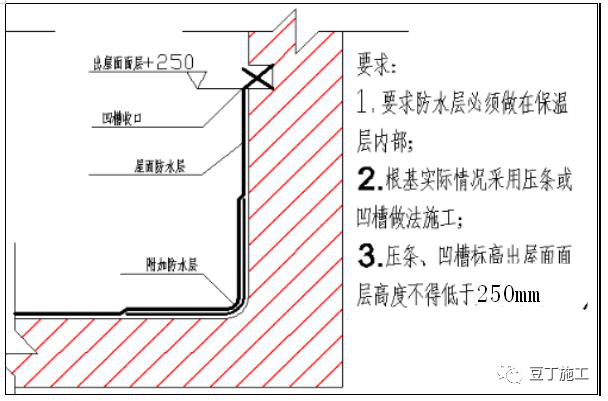

女儿墙凹槽深化设计图
女儿墙凹槽成型效果图
07 女儿墙压顶施工工艺
★ 质量要点
1）女儿墙结构内外侧必须设置挑檐，压顶挑檐与女儿 墙一起浇筑，压顶内坡5%结构一次成型；
2）挑板下部距屋面建筑完成面不小于 300mm，女儿墙 或种植屋面侧墙下部 400mm 高反坎应与屋面混凝土一次 浇筑成型。
3）女儿墙压顶向内侧外挑最低50mm，砼压顶线条水平 误差必须控制在10mm内，结构线条厚度不得大于100mm ，除设计特别注明，成品线条厚度不得大于150mm。
4）女儿墙压顶线条底部必须收面处理，如突出墙面宽 度大于50mm则设滴水线，小于50mm则抹成鹰嘴。

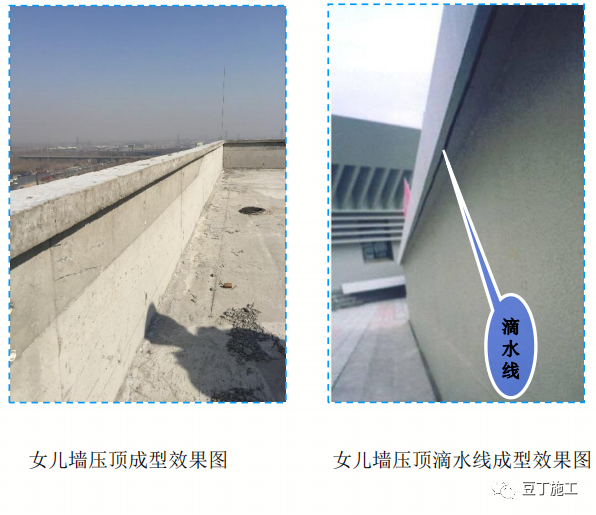

★ 节点图片
08 圆弧形泛水施工工艺
★ 质量要点
1） 女儿墙根部、出屋面烟道根部、机房外侧根部等， 采用C20细石混凝土制作圆弧形泛水，或采用PC构件做 面层，避免女儿墙根部积水渗漏。
2） 泛水应和屋面细石混凝土保护层同时施工，在混凝 土初凝后使用弧形抹子压光收面，泛水圆弧半径应提前 深化设计。
3） 泛水与平面相接处应留设伸缩缝，缝宽20mm，沥 青砂填缝；泛水纵向留设分格缝，间距宜按1000mm设 置1道，最大不超过3m，与平面分格缝对齐设置。
4） 圆弧形泛水成型后，面层可涂刷深色、灰色等涂料 加强观感。
★ 节点图片
屋面泛水设计深化图
PC构件泛水
泛水涂刷涂料效果
09 屋面排水天沟施工工艺 ★ 质量要点 1）屋面深化设计时考虑单坡排水，屋面侧边留设排水 天沟，当外造型复杂时，可在屋面中间位置设置天沟， 排水沟施工时不得取消或降低保温层的厚度。 2 ）天沟成品宽度不应小于300mm，起坡点深度为 50mm，坡度为1%，最大深度不大于150mm。 3 ）天沟中间水落口必须在天沟宽度居中位置，采用立 体可拆卸水箅子，水篦子材质宜选用不锈钢制品，如采 用铸铁件，则必须进行防腐处理。 ★ 节点图片 屋面排水沟深化设计图 屋面排水沟成型效果图 10 成品水簸箕 ★ 质量要点 1） 屋面机房外侧雨水管下口（含室外雨水管）必须安 装水簸箕，雨水管弯头距地150mm，水簸箕采用预制成 品：①石材或面砖预制；②PC构件预制成品。 2）水簸箕尺寸宜为300mm×200×200mm（长*宽*高） ，与排水管对称居中设置且安装牢固。 ★ 节点图片 水簸箕深化设计图 石材水簸箕 PC构件水簸箕 11 屋面透气管道管根收口 ★ 质量要点 1）出屋面透气管，金属套管应进行防腐防锈处理，上 人屋面套管高度距地面800mm，不上人屋面套管距地 300mm（主管为铸铁管）。 2） 防水卷材沿套管上返250mm以上，采用金属抱箍收 口，防止卷材与套管剥离造成渗漏隐患，金属抱箍必须 箍在卷材最上端。 3） 管根处采用六角造型收口，推荐使用预制小PC构件 （或石材预制）；如采用模具现浇，则浇筑高度应为 100mm，表面压光后涂刷灰色涂料。 ★ 节点图片 透气管深化设计图 六角造型收口模具 六角造型成型效果图 六角造型成型效果图 12 屋面爬梯安装 ★ 质量要点 1） 屋面通向机房爬梯必须采用整体式做法，参照图集 做法或首步距地1500mm，如距地面低于1500mm，底 部应采用可折叠式爬梯。 2） 爬梯顶部2个固定点要求结构阶段直接预埋钢板或 固定件，爬梯安装时，顶部与预埋件焊接，下部可采用 锚栓方式连接，禁止锚栓固定在砌块上。 3） 禁止采用单根钢筋植入墙内做法施工，超过3m高度 的爬梯应加设护身栏； ★ 节点图片 角钢爬梯 圆钢爬梯 不锈钢爬梯 加设护身栏爬梯 13 屋面排气管暗装工法 ★ 质量要点 1） 正置式屋面，在保温层内留置排气管，对整体布置 及区域划分应进行优化设计，将排汽管引入女儿墙处， 排气帽在女儿墙装饰层内暗埋法施工。 2） 施工时根据优化图划分区域大小，布置排汽管，排 气管在女儿墙侧面应采用卡箍固定并加装弯头，待女儿 墙侧面装饰完成后，排气管末端弯头处做金属排气帽， 排气帽与墙面间缝隙密封处理。 3）排气管在女儿墙或侧墙处，防水卷材应压住排气管 ，防止立管处渗漏。 4）排气管主管宜采用φ50PVC管进行打孔安装，侧墙管 道采用φ32PVC管。 ★ 节点图片 排气管深化图 排气管效果图 14 屋面烟风帽做法 ★ 质量要点 1） 屋面烟风帽采用成品无动力不锈钢风帽，烟风道筒 身必须进行装饰，设计未明确时参照外墙装饰做法。 2） 采用水泥制品的成品烟风帽，风帽及筒身必须参照 外墙做法进行面层涂料施工，盖板须有排水及滴水做法 。 3 ）采用石材制作的烟风帽，应采用与外墙涂料颜色相 近的石材制作，应对烟风帽进行深化设计，避免安装时 尺寸不对，造成错位等现象。 4）烟道水平洞口方向应设置钢丝网，防止杂物及飞鸟 进入。 5）如风帽与侧墙连接，接茬处应有防渗漏做法； ★节点图片 无动力烟风帽效果图 水泥制品烟风帽效果图 石材烟风帽效果图 15 屋面结构现浇变形缝施工工艺 ★ 质量要点 1） 屋面单元间变形缝，出屋面结构宜采用混凝土一体 式做法，先浇筑单侧墙，支设模板后浇筑另一侧带挑檐 侧墙，两侧女儿墙高度相差80mm-100mm。 2） 伸缩缝两侧现浇结构之间，挑檐底部应高于下部墙 30mm，后期做柔性密封处理。 3）屋面变形缝一侧支模浇筑悬挑压顶，压顶配筋同女 儿墙配筋。 4）两侧墙中间缝隙可先填充保温板或岩棉等保温材料 ； ★ 节点图片 变形缝深化设计图 变形缝成型效果图 16 屋面淋蓄水试验 ★ 质量要点 1） 屋面防水施工完成后及时进行淋蓄水试验，试验过 程报公司进行节点检验，试验合格方可进入隐蔽工序。 2） 防水工程淋水、蓄水试验必须留存影像资料，包含 防水施工附加层、卷材搭接、雨落口、泛水部位防水高 度及收口做法、淋蓄水试验等内容。 3）屋面蓄水时，应保证屋面最高点水深20mm，注水结 束后开始计时，累计24h后方可排水。 4）屋面防水保护层完成后，尚应在雨天检查所有顶层 房屋，是否渗漏水； ★ 节点图片 平屋面蓄水试验 斜屋面淋水试验
