百年大计、质量第一，临沂片区项目始终把工程质量作为工程建设的重点，注重从源头抓好工程质量的管控，结合现场实际施工情况开展了一系列关于工序过程质量管控措施。并积极推广工程质量管理标准化先进经验，持续做好工程质量提升各项工作的落实，努力把重点工程建设项目的工程质量提高到一个新水平。





二次结构质量管控



一
砌体虚拟排布



（1）砌体砌筑前需提前画好排砖图，排砖时必须从梁底或板底向下整砖排版：砌块种类、尺寸、数量墙体灰缝大小、位置、后塞方式及预留高度，构造柱、圈梁、过梁、压顶等设置均要描述详尽。
（2）排砖图经审核后上墙，施工时按照排砖图上料，严格按排砖图砌筑，确保一次成优。

砌体排布方案

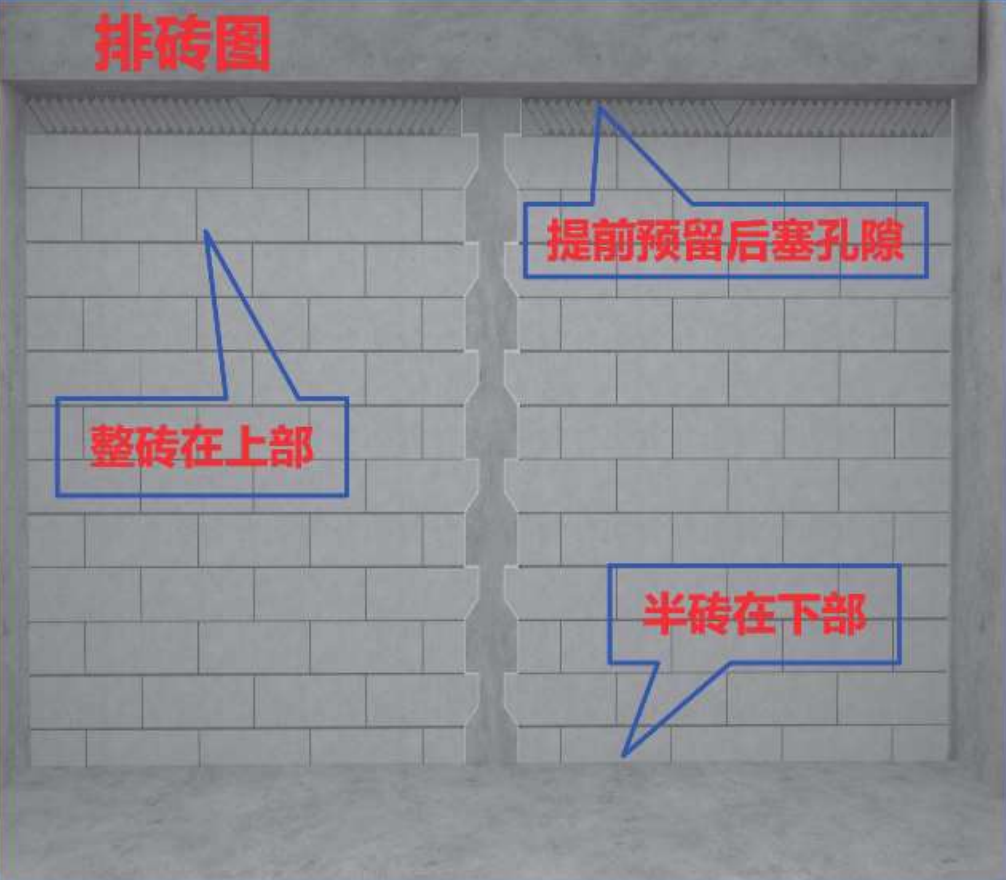

砌体排布示意图

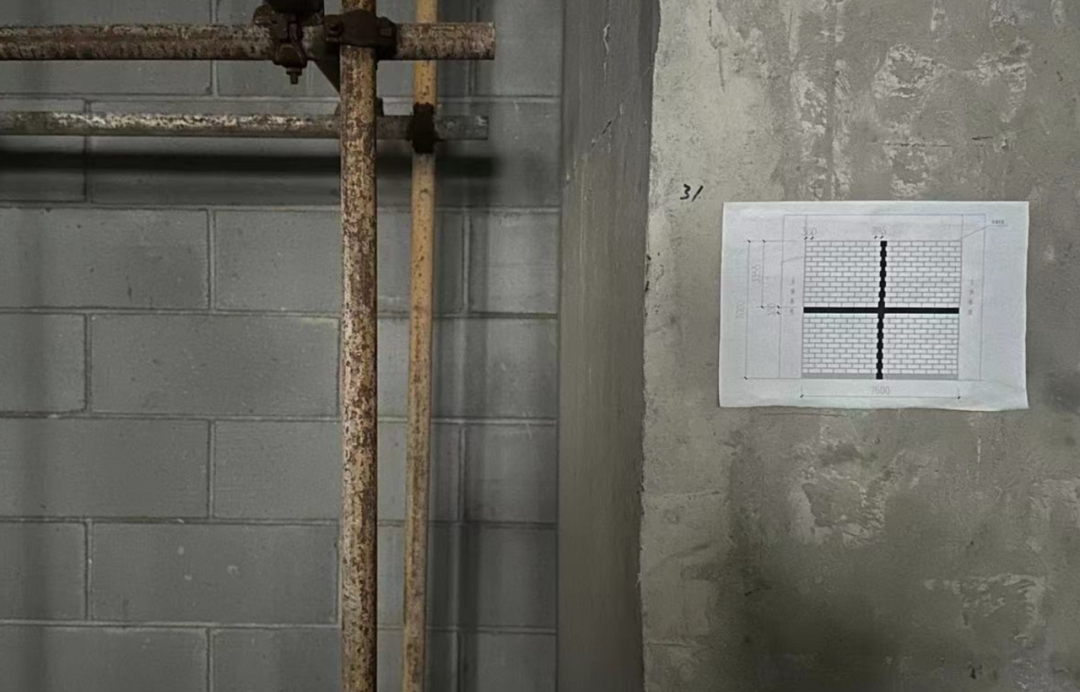

现场粘贴排布图

二
防腐木楔的应用



（1）墙体砌筑至梁底时预留4cm高度，采用防腐剂浸泡过的宽3cm、高5cm的木楔在两侧交错塞实，可将墙体顶部自由端顶紧，让砌体得到收缩、沉实等。
（2）当内部砂浆充分凝结墙体具有一定结构强度后（14天后），再开始对空隙进行清理、浇水湿润，并用微膨胀混凝土或砂浆对顶部缝隙填塞。

砌体排布方案

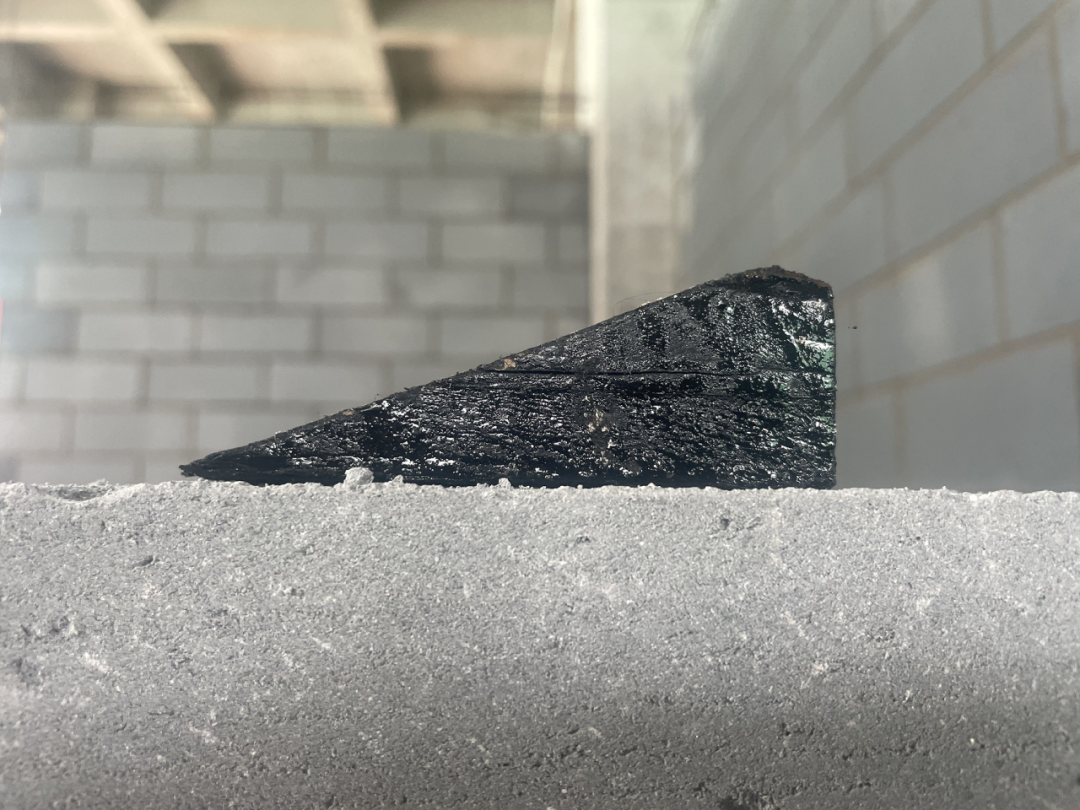

防腐木楔样品



现场实体应用

三

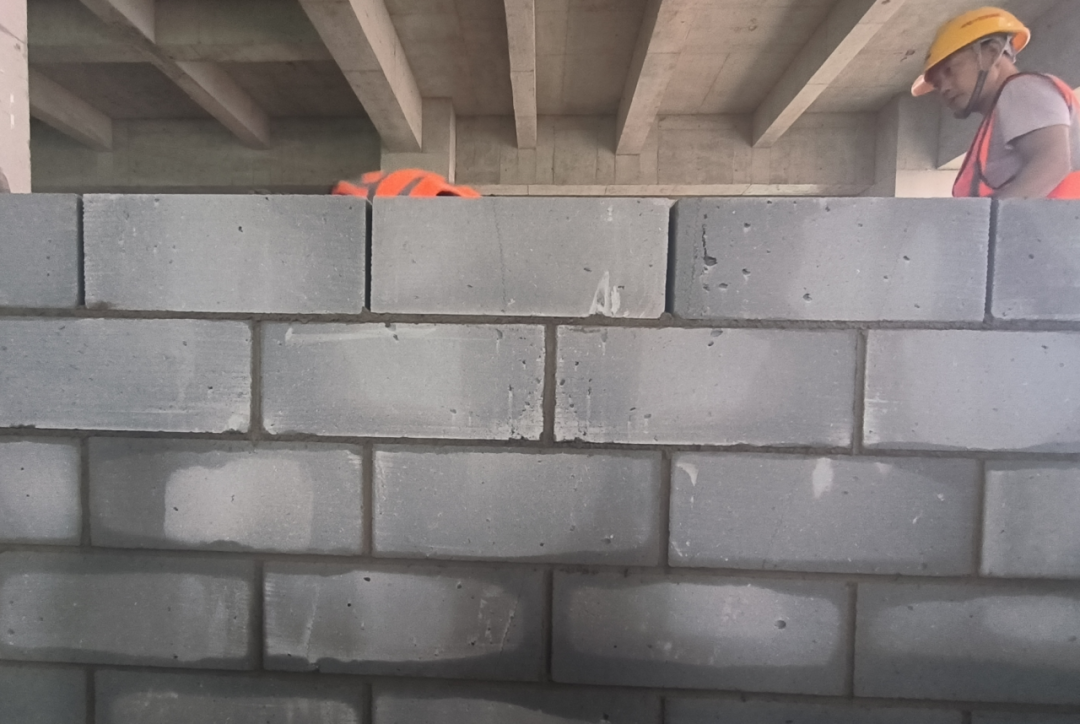

填充墙砌筑质量控制



（1）砌筑高度采用皮数杆控制，灰缝宽度采用直径15mm短钢管进行定尺参考控制。
（2）水平铺浆完成后按15mm间距布置砖块，用两米长铝合金尺调整墙体平整度。
（3）采用砂浆填缝枪从墙体两侧将竖向灰缝进行填充密实（饱满度可达到90%以上）。
（4）采用直径20mm一端略弯的短钢管进行墙体勾缝。
（5）墙体砌筑完成待砂浆凝固后，定时进行洒水养护，养护时间不少于7天。

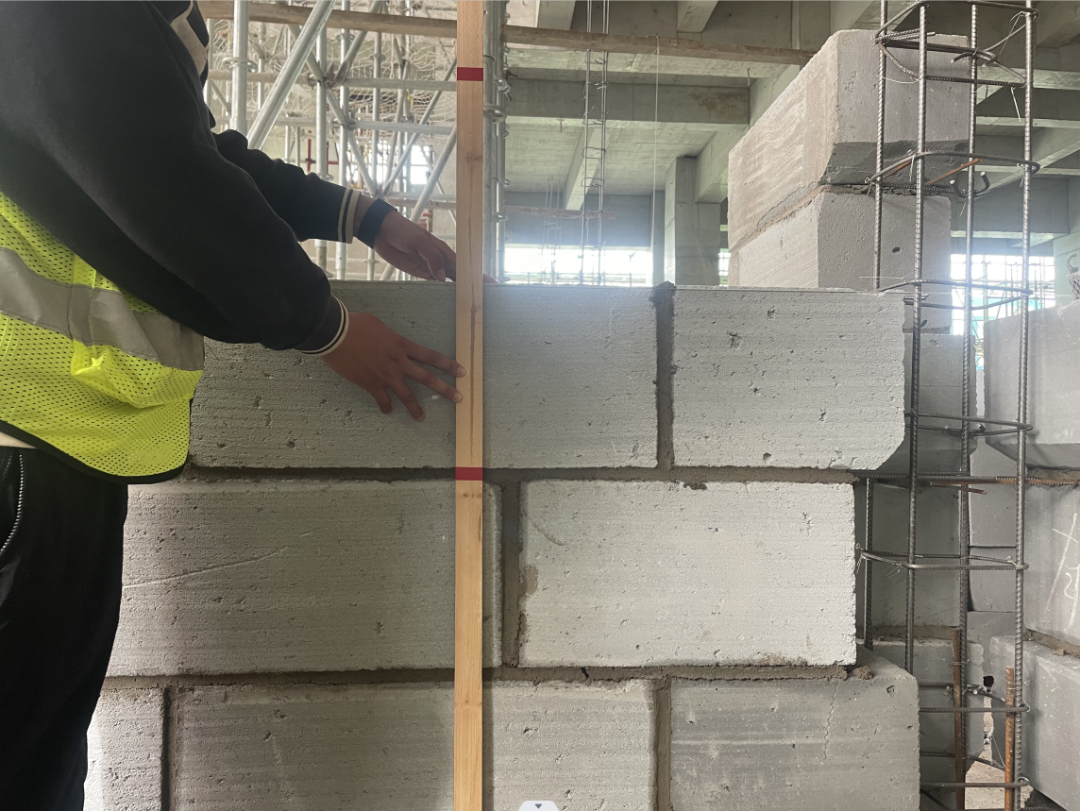

排砖皮数杆控制

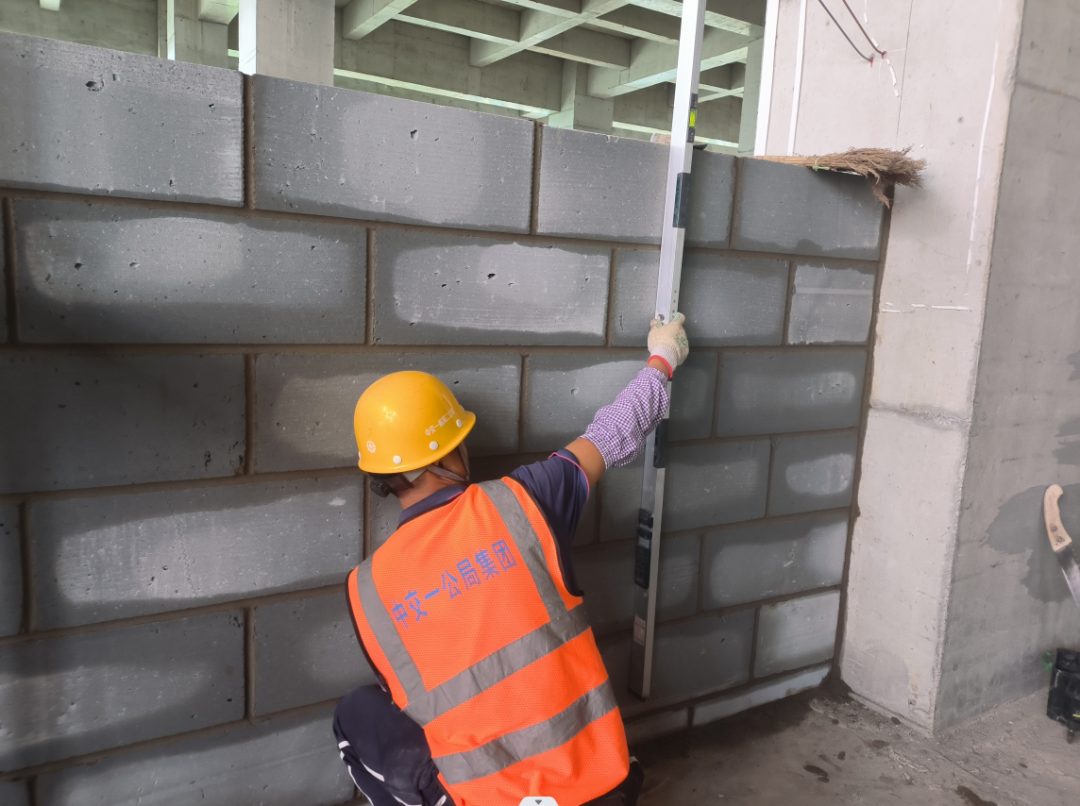

平整度靠尺检测



竖向灰缝宽度控制

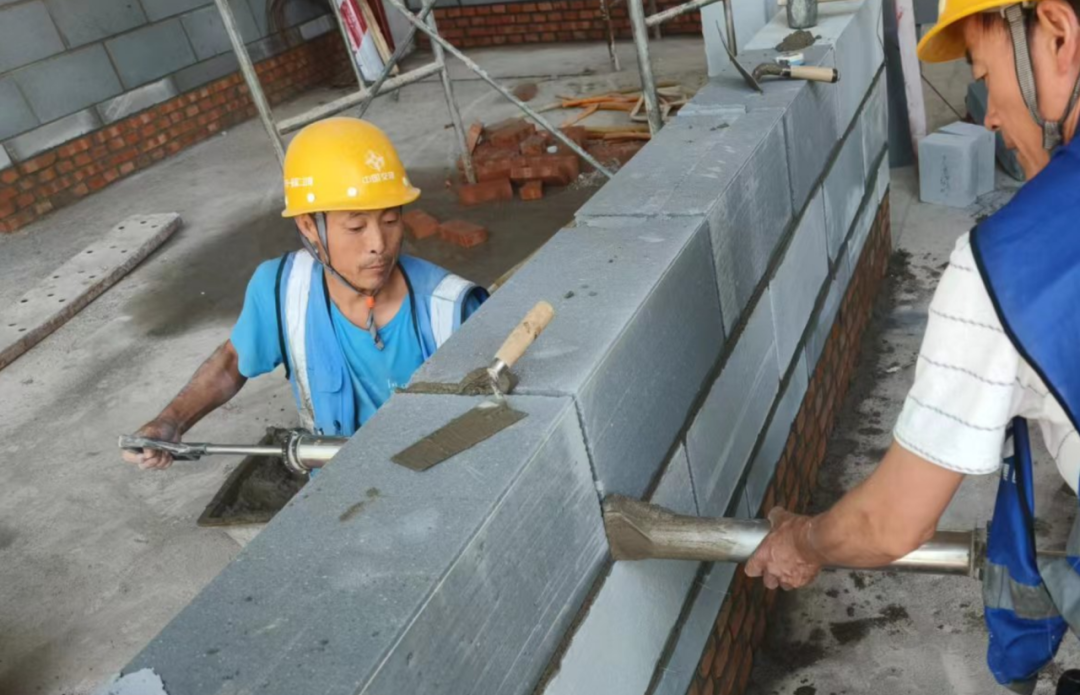

砂浆填缝枪填缝



竖向灰缝填实

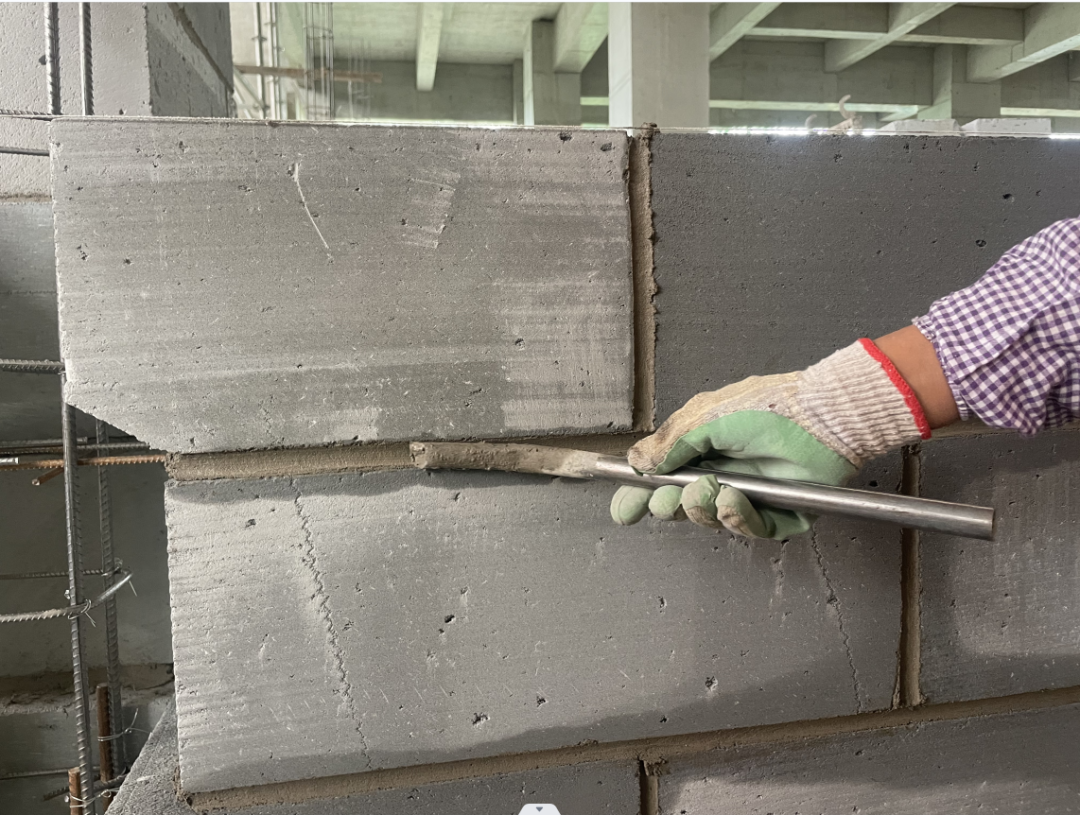

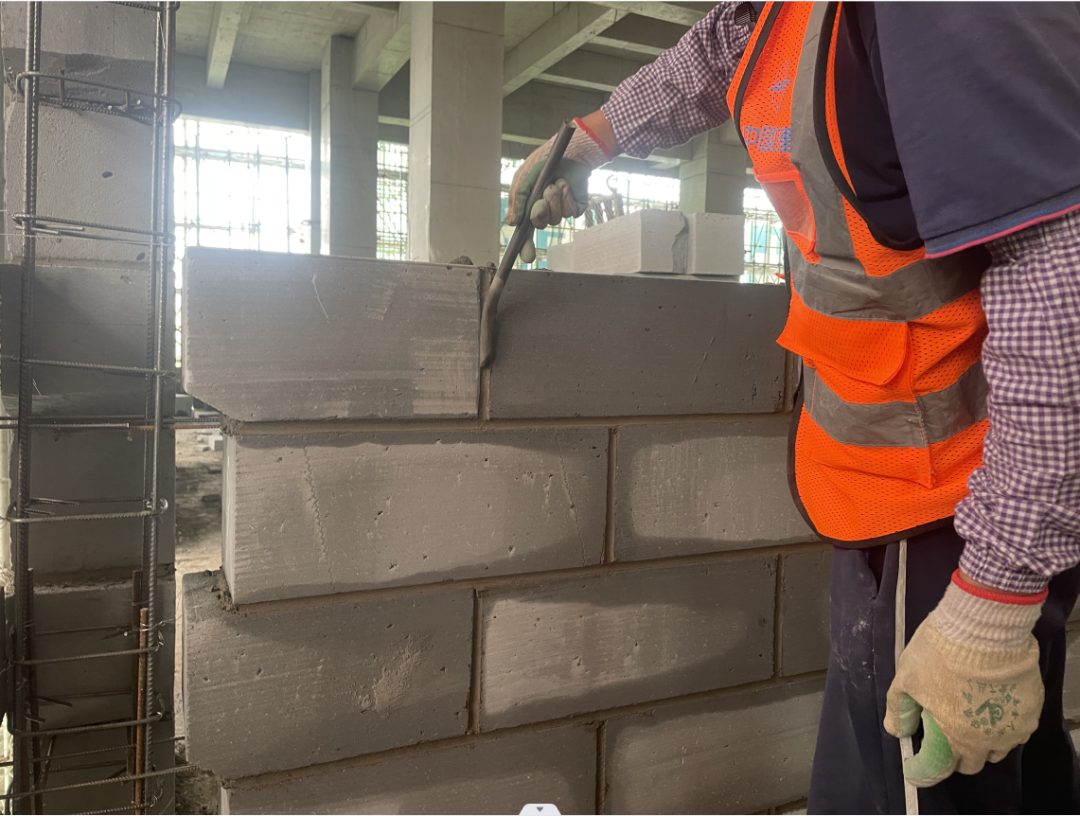

水平灰缝勾缝



竖向灰缝勾缝

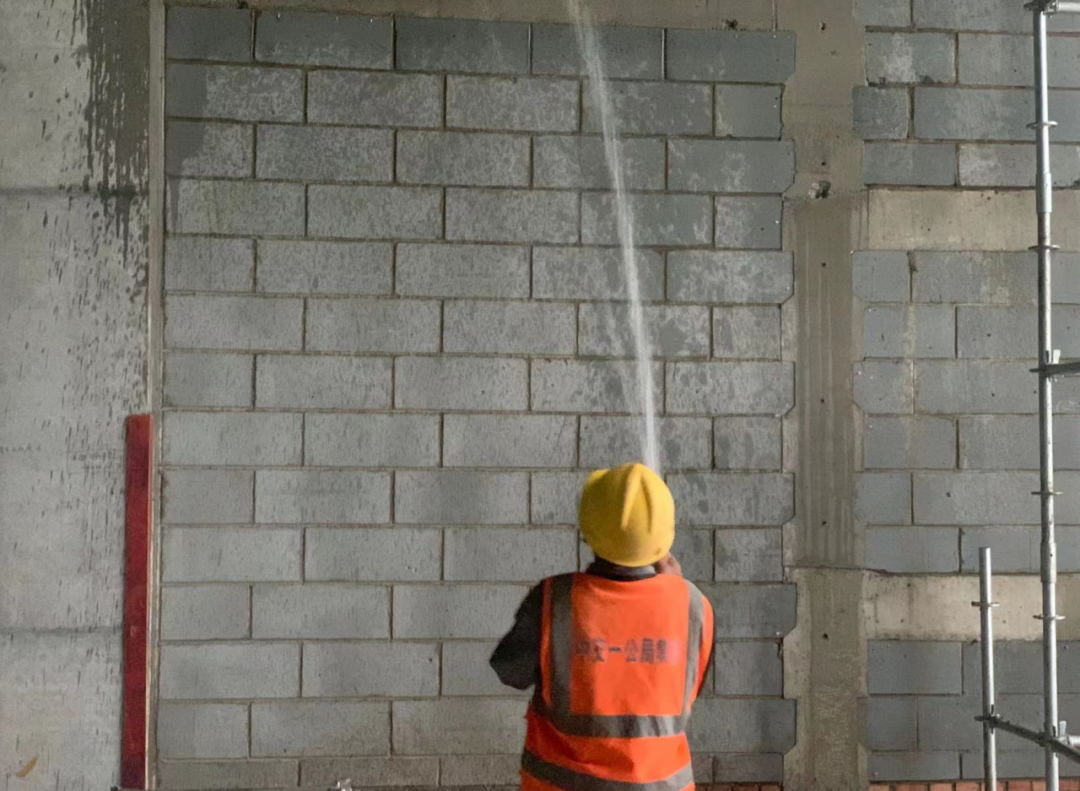

砌体结构浇水养护

四
构造柱浇筑质量控制



（1）构造柱模板支设前，马牙砌块底部斜割（边长6cm等腰三角形），沿马牙槎边界在加砌块上用订书机钉上3mm厚吹塑纸。
（2）模板安装底部加固采用对拉螺杆，加固点距底部不大于为 200mm、间距不大于 500mm。
（3）构造柱采用细石混凝土浇筑，适当增大坍落度，并采用专用振捣棒振捣密实，拆模后定时养护。



构造柱设置方案图

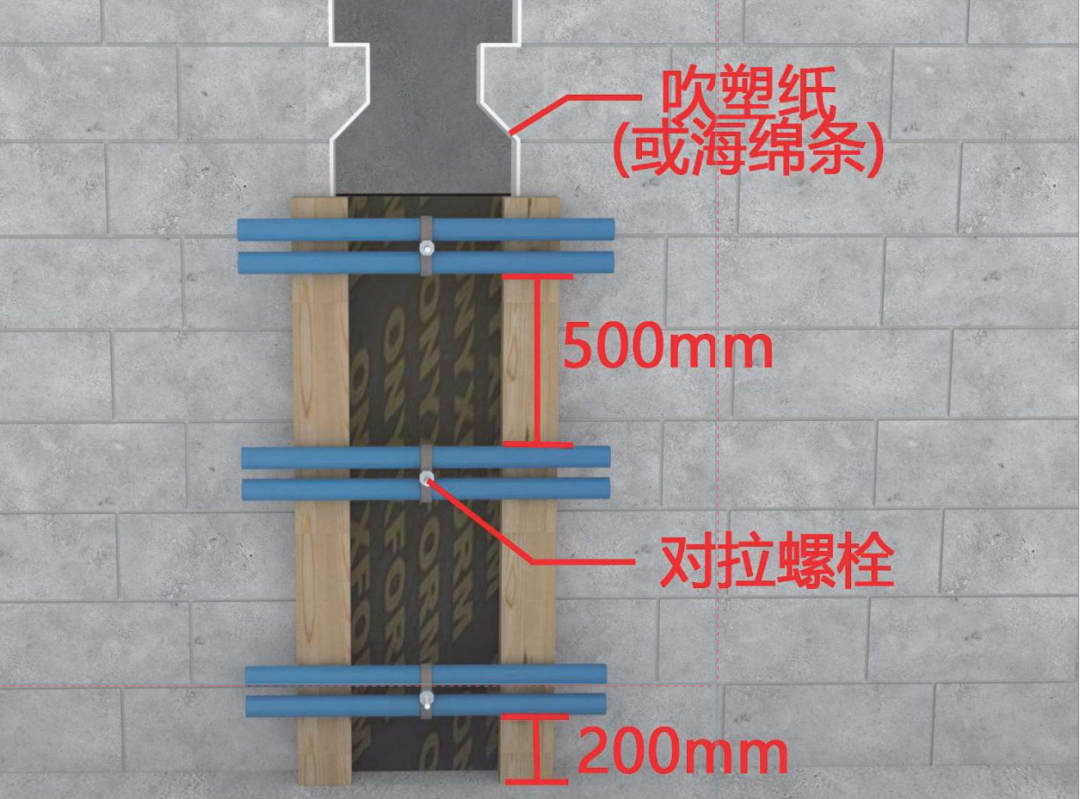

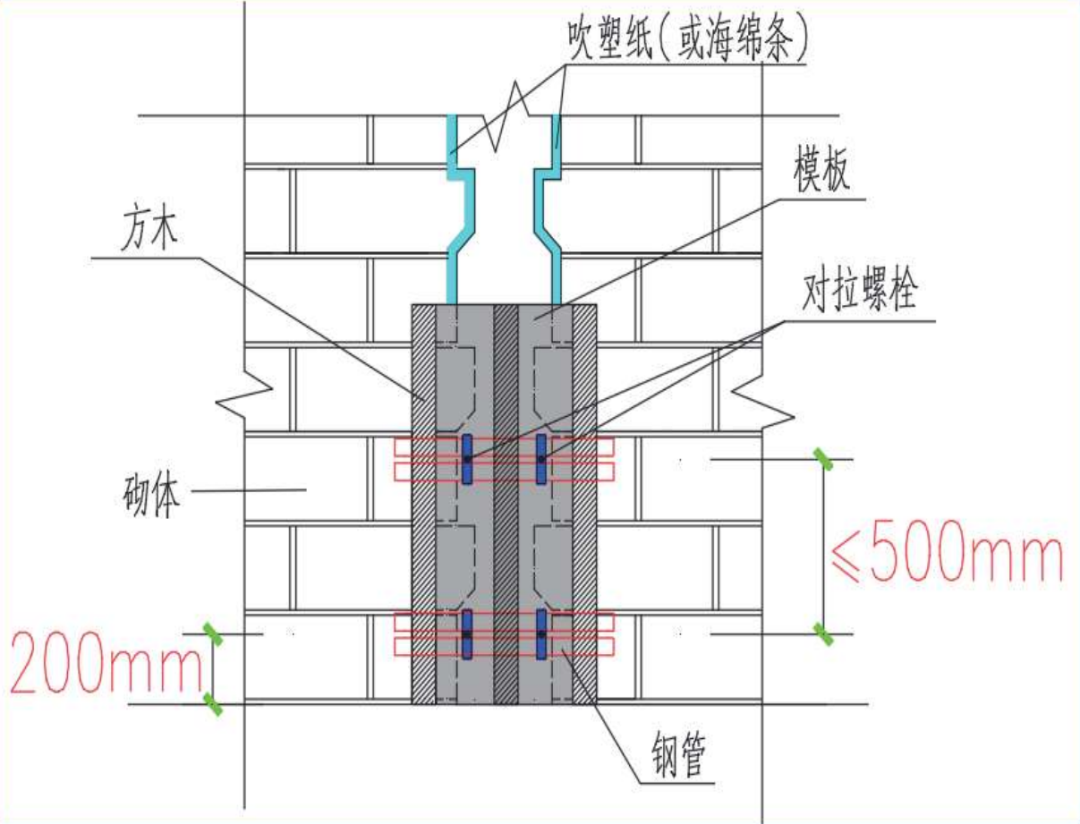

构造柱加固示意图



马牙槎下部切角

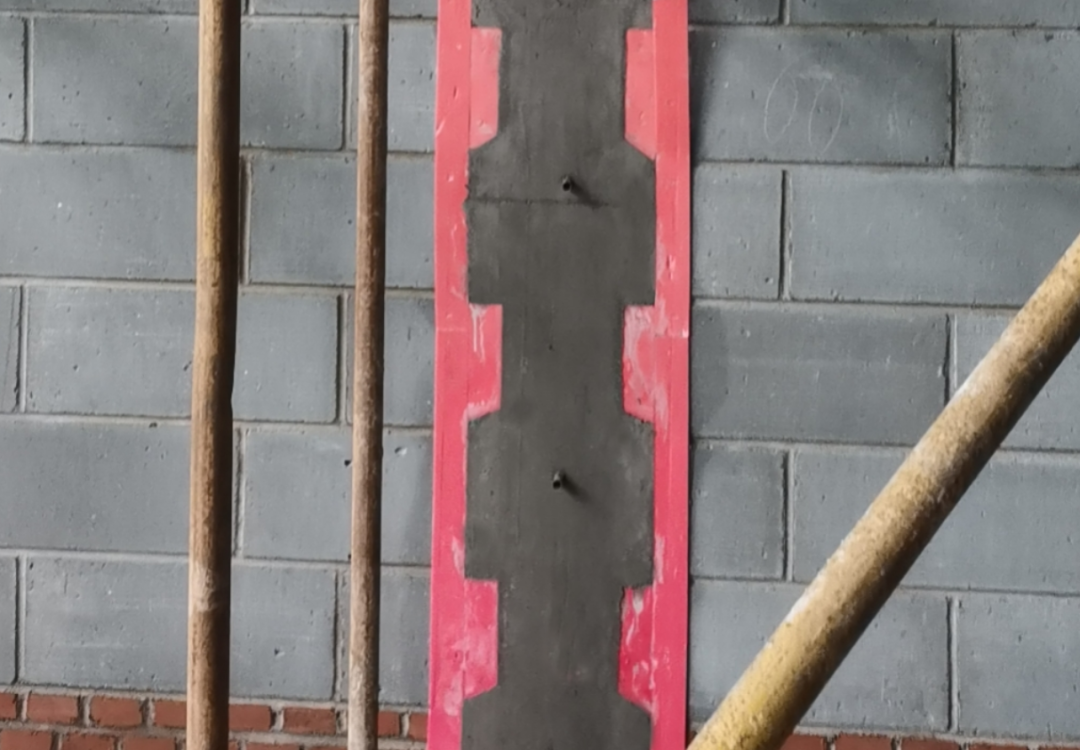

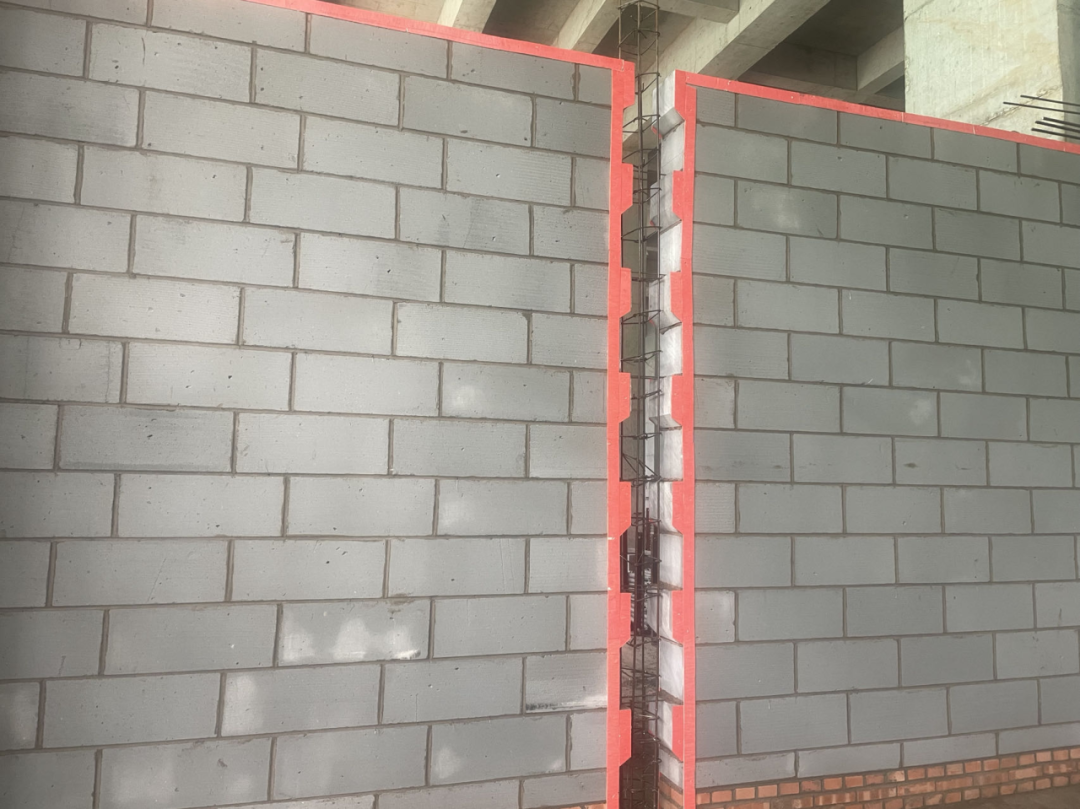

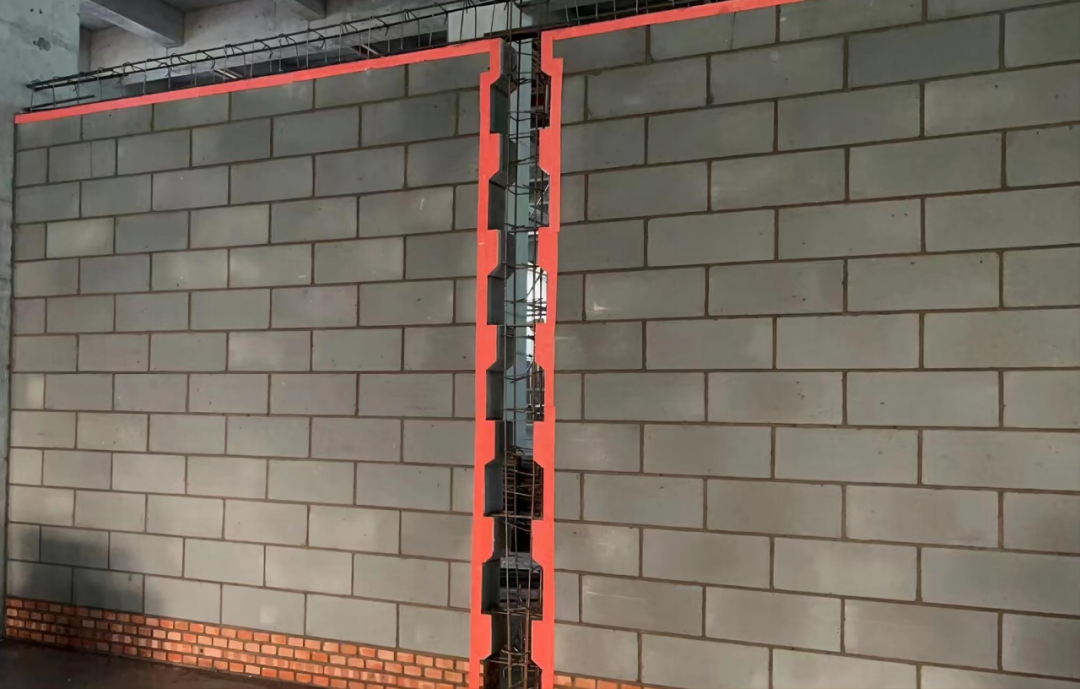

构造柱两侧粘贴吹塑纸

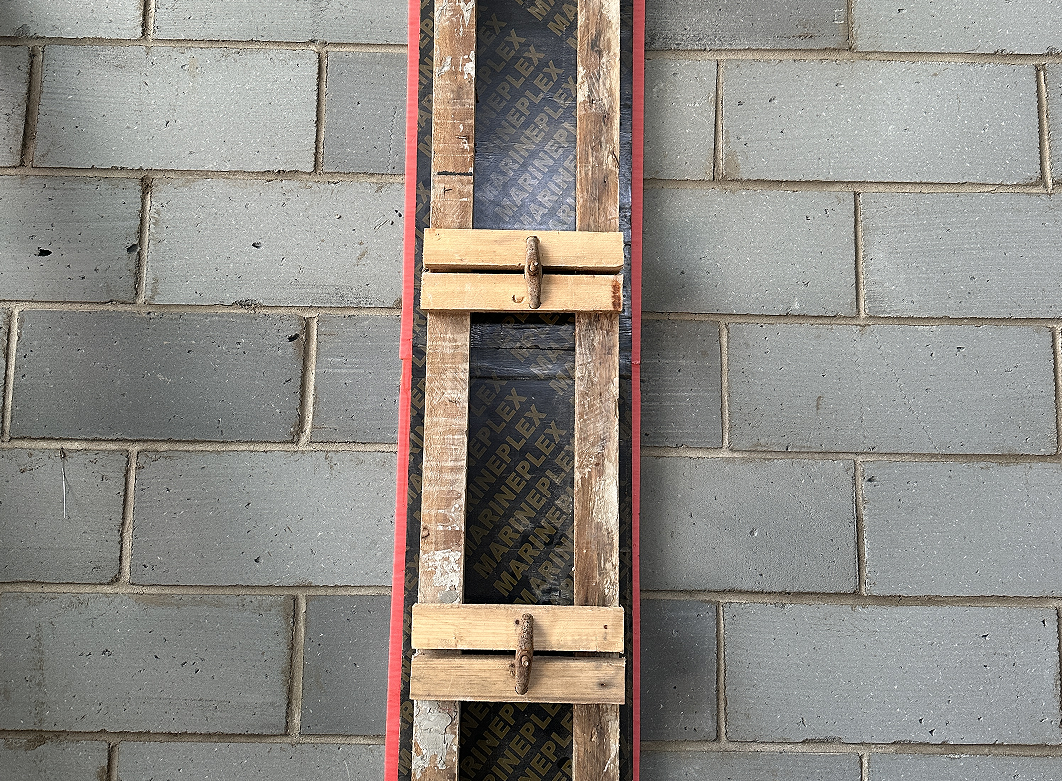

构造柱模板安装



构造柱拆模后情况

五
异形构造柱模板加固做法



对于“T”型或“L”型墙体交接部位构造柱可以在两侧墙体设置螺栓孔，加气砌体采用电钻钻孔，其他不宜钻孔墙体可采用预留的方式留置；加固措施如下图：

T型构造柱模板加固示意图



L型构造柱模板加固示意图

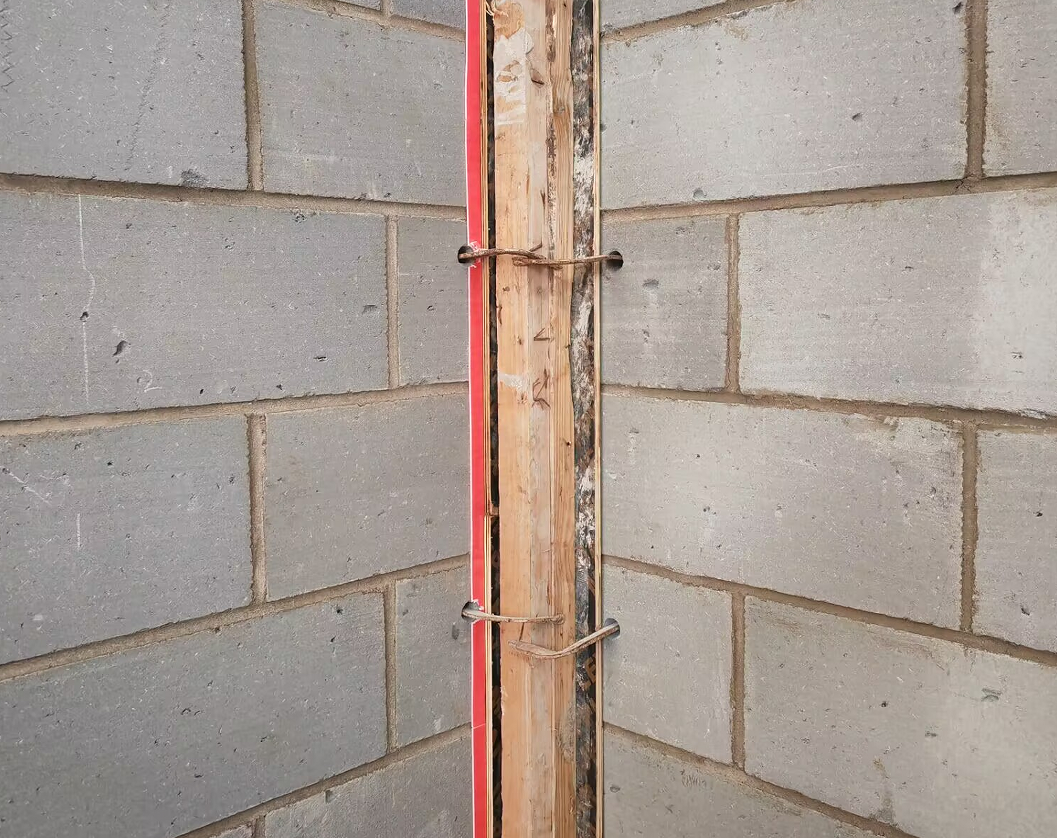

项目构造柱模板加固

成品展示
