5月21日，由济南市工程质量与安全中心、济南新旧动能转换起步区管委会建设管理部主办，中建八局承办的济南市钢结构工程质量观摩活动，走进新能源新材料产业园基础设施项目，来自济南建筑行业相关部门及相关企业负责人、质量管理工作者共计1300余人参加。


观摩展区分为工程准备、框架安装
核心筒安装、桁架安装、检试验五个区域

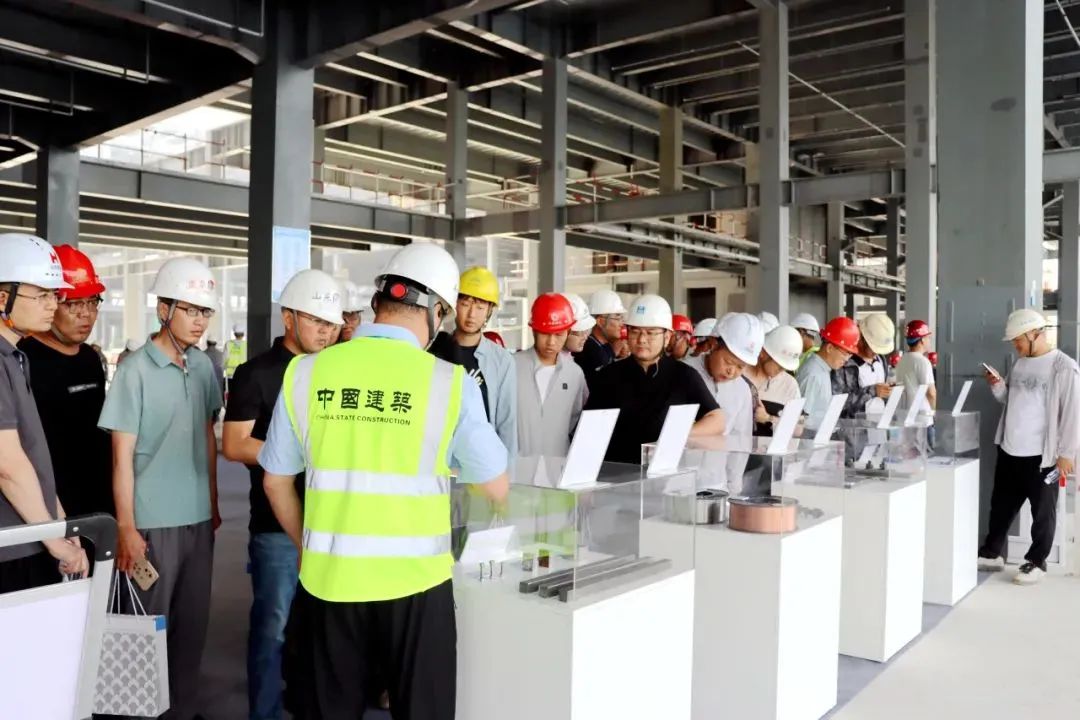

观摩团成员步入现场实地察看
并围绕技术创新、质量创优
标准化建设与精益管控等方面进行交流
对项目钢结构工程质量给予充分肯定





观摩现场都有啥看点？
是什么吸引观摩团看了一整天？
快来现场探秘！
▼

看点一
国内领先的新兴产业基地

项目总建筑面积13.8万平方米
主体结构采用钢框架+剪力墙形式
主要建设高层厂房及配套设施
是集生产、实验、科研于一体的新兴产业项目
建成后将成为国内领先的
新材料、新能源研发中心和产业基地
推动政策、招商、产业资源集聚
打造具有国际影响力的招商园
推动起步区新旧动能转换和高质量发展
为山东科技强省建设和成果转化提供重要支撑


看点二
样板引路打造品质工程

项目践行“一次成优”理念
严格执行首件样板制度
采用多层多道双人对称施焊
斜杆式型钢“减跨”支撑等工艺
应用三维激光扫描仪等设备
解决施工现场难题
提高施工质量与精准度

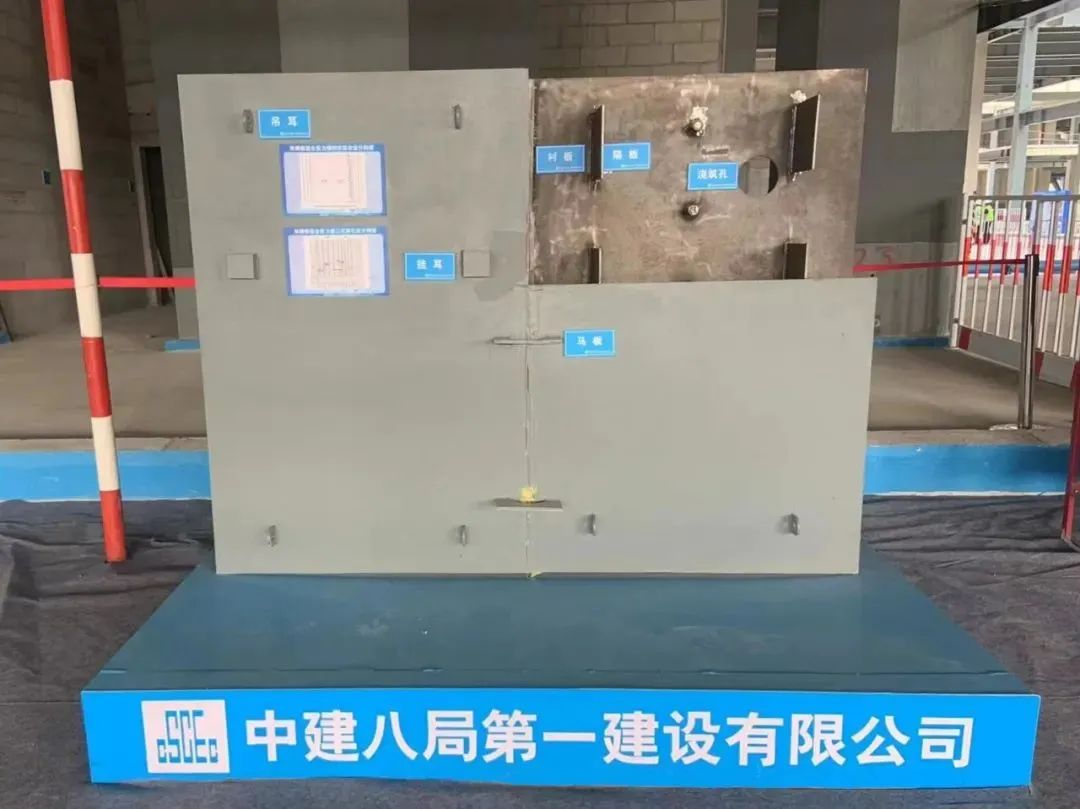

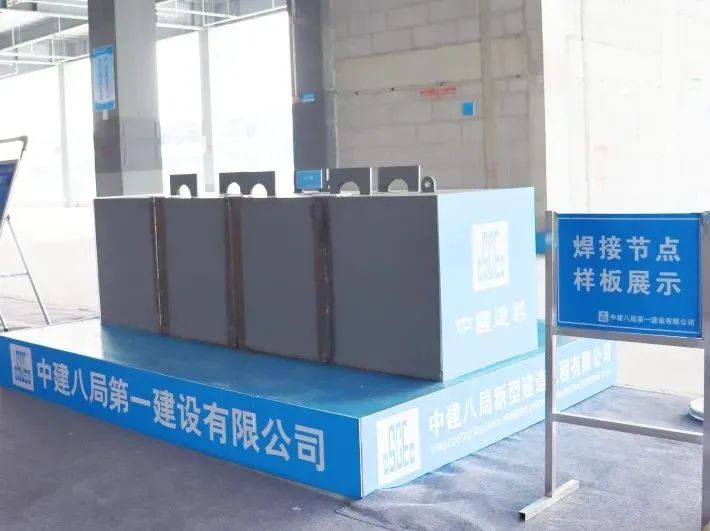

▲钢结构焊接样板

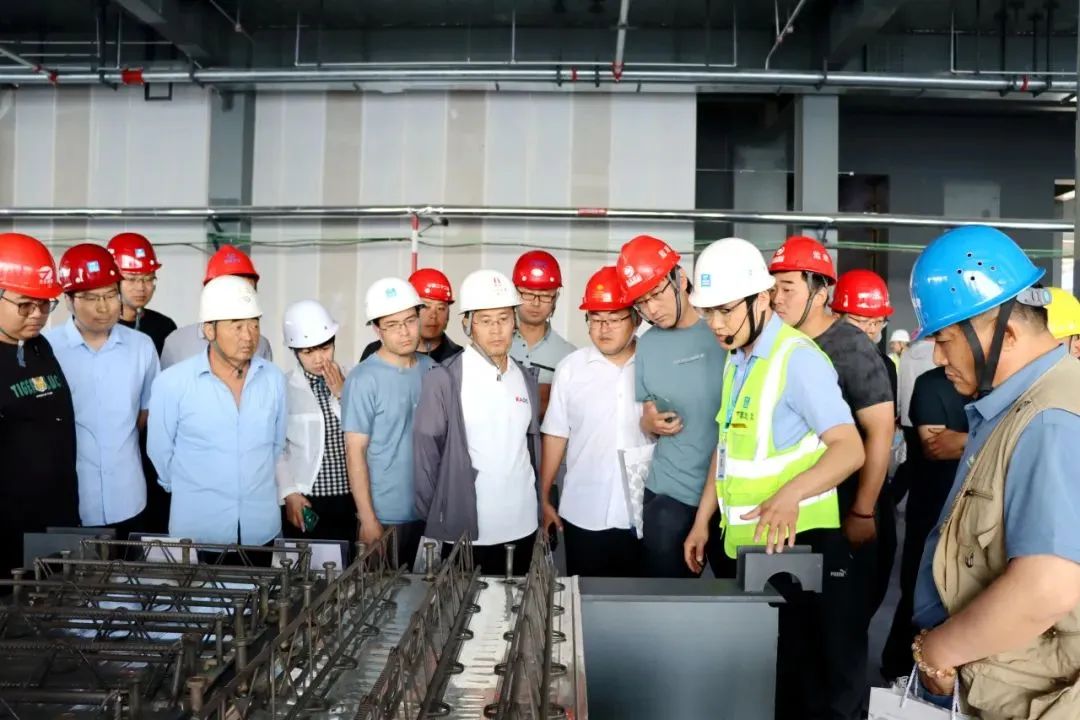

▲楼承板施工样板

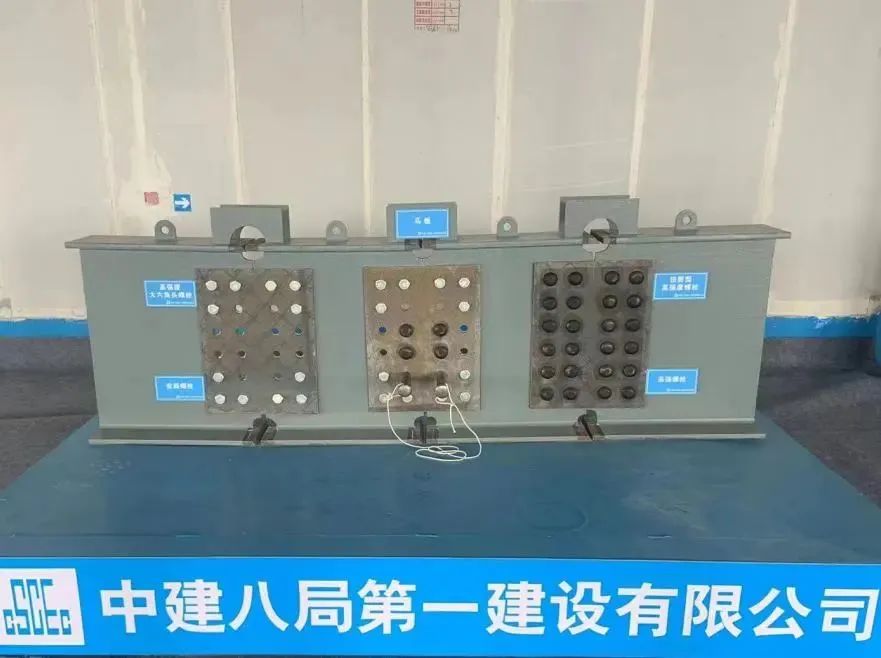

▲钢结构栓接样板

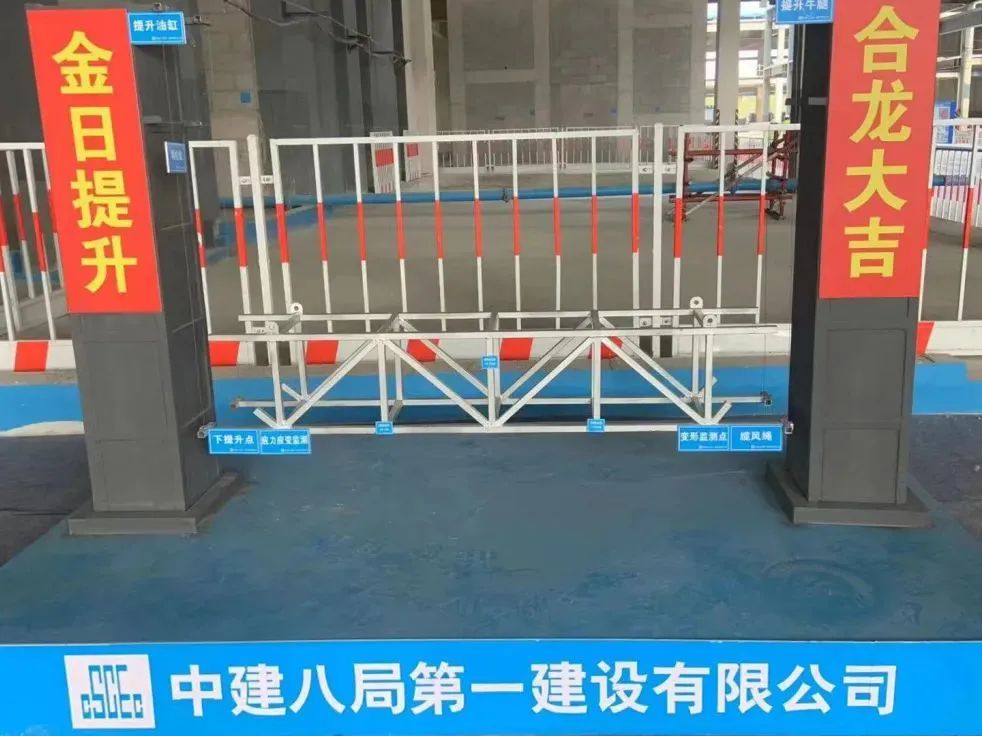

▲桁架提升施工样板

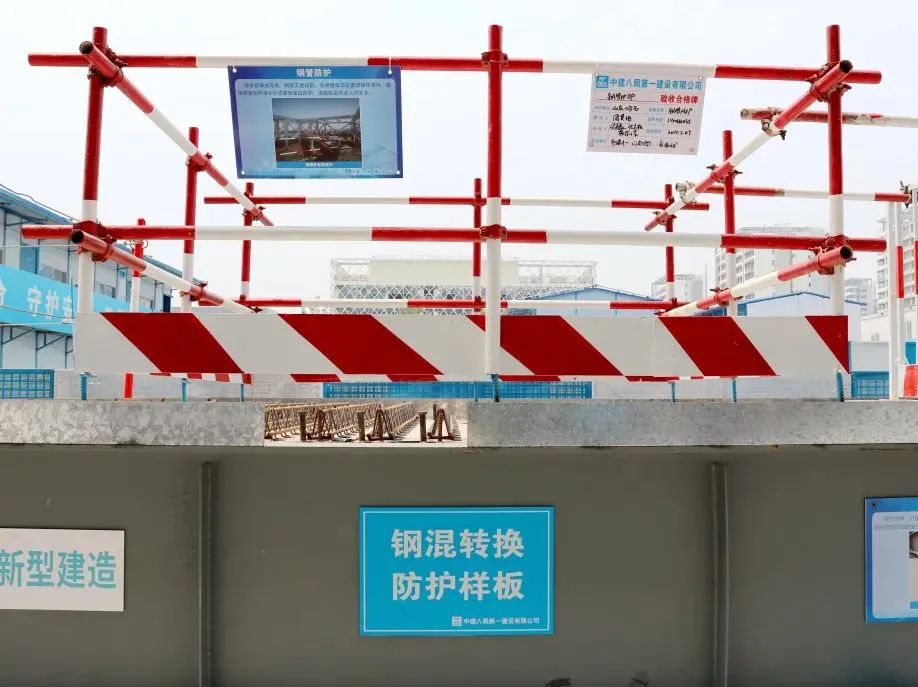

▲钢混转换防护样板

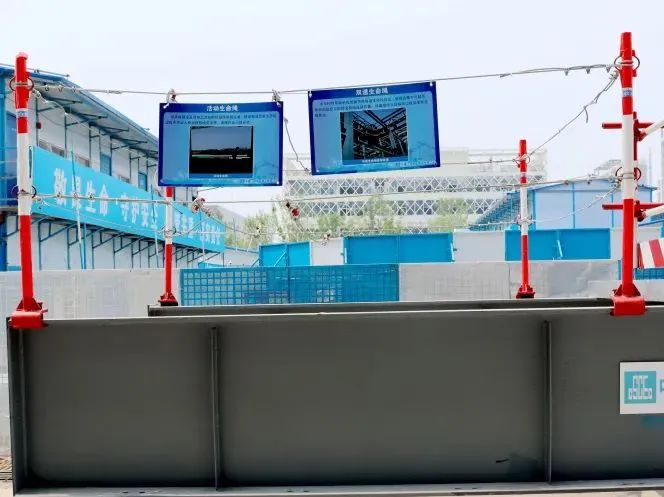

▲钢结构双道生命线样板

看点三
薄壁双钢板化身剪力墙

项目设有7983平方米的
薄壁双钢板组合剪力墙
通过设置应力约束马板、衬板两侧等效对称施焊
实现超长焊缝焊接质量控制
同时研发应用剪力墙自密实混凝土
“高抛＋顶升”组合灌芯技术
通过混凝土浇筑模拟分析及
剪力墙混凝土顶升压力精确计算
实现剪力墙内部灌芯质量控制

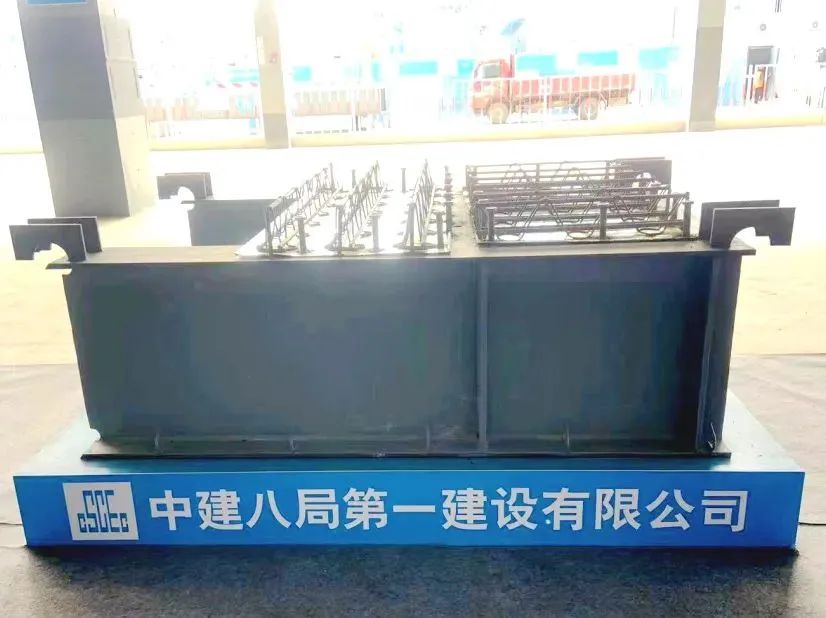

▲ 剪力墙施工样板

看点四

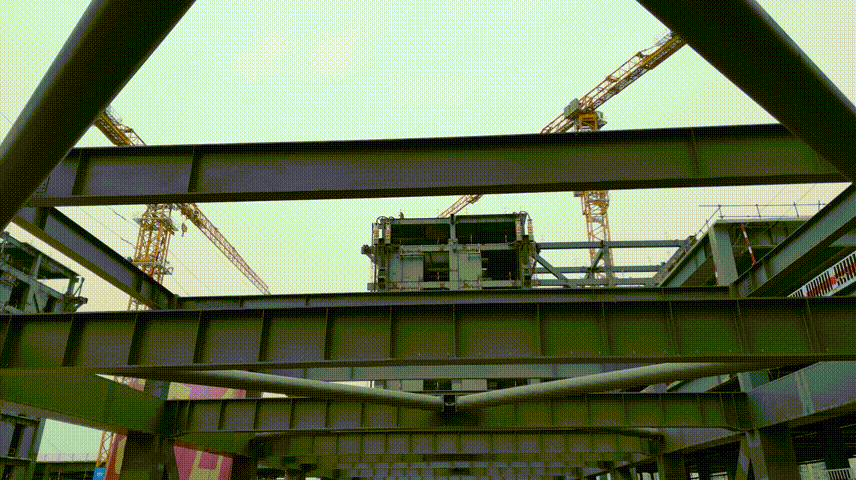

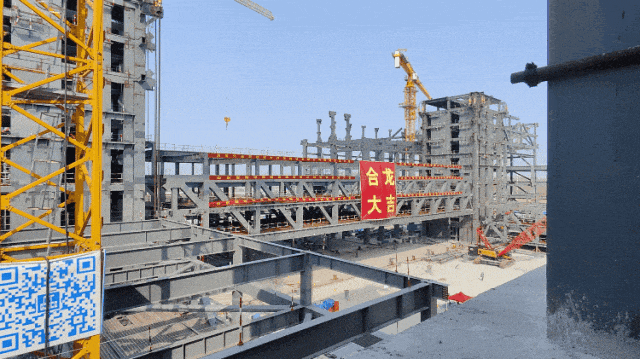

千吨钢结构高空合龙

项目钢桁架结构连廊重1400吨
桁架最大跨度达92.4米
最大提升高度30米
提升吨位及跨度国内罕见
是济南市起步区首个
跨度超90米的高空钢桁架结构


项目邀请山东省钢结构行业协会
东南大学、山东建筑大学等专家开展方案研讨
创新采用“超大型液压同步提升施工技术”
布设24处大型液压提升器
448根预应力钢绞线实现同步提升
通过20个振弦式传感器检测应力形变
数据导入“集群液压智能协同系统”
实现提升过程“微调、点动”
将对接口错位控制在3mm以内

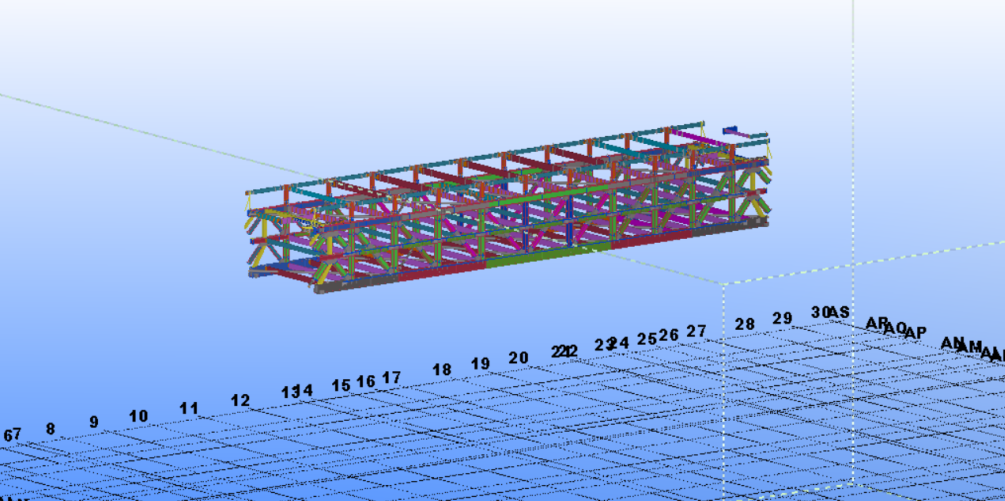

▲三维建模碰撞分析

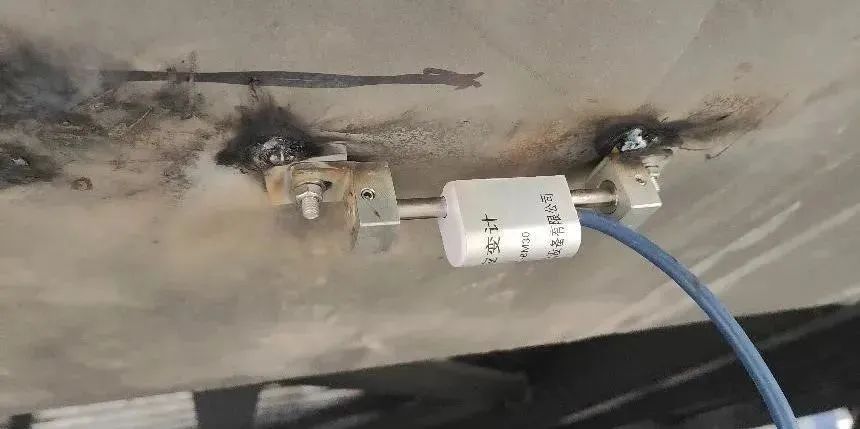

▲应力应变检测设备

看点五
科技赋能智慧建造

项目应用物料运输RFID跟踪方法
科学划定料场存储量和单日运输量
完成826车钢构件有序穿插入场
正序钢框架和逆序钢连廊同步拼装
现场钢结构日均最大安装量238.7吨
单月最大安装量7162吨
应用自动校准坡口火焰切割机器人
无导轨全位置爬行焊接机器人等新装备
提升钢结构加工及安装的效率与精度

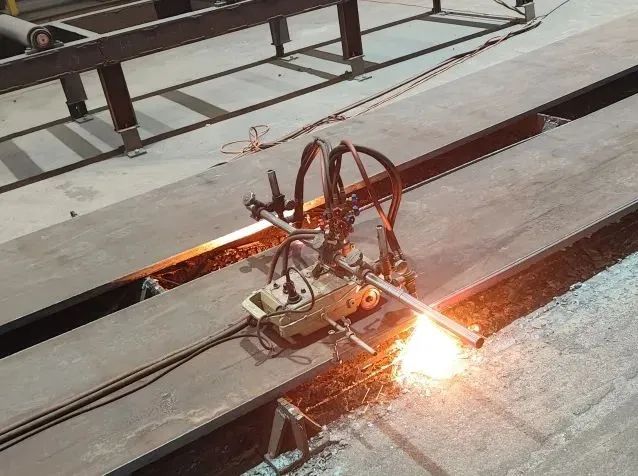

▲自动校准坡口火焰切割机器人

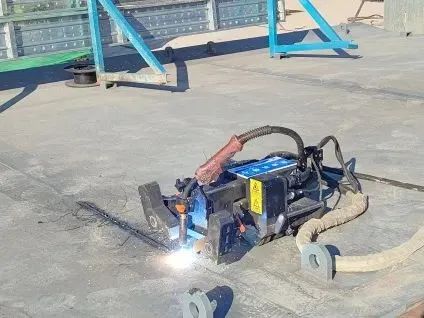

▲无导轨全位置爬行焊接机器人
