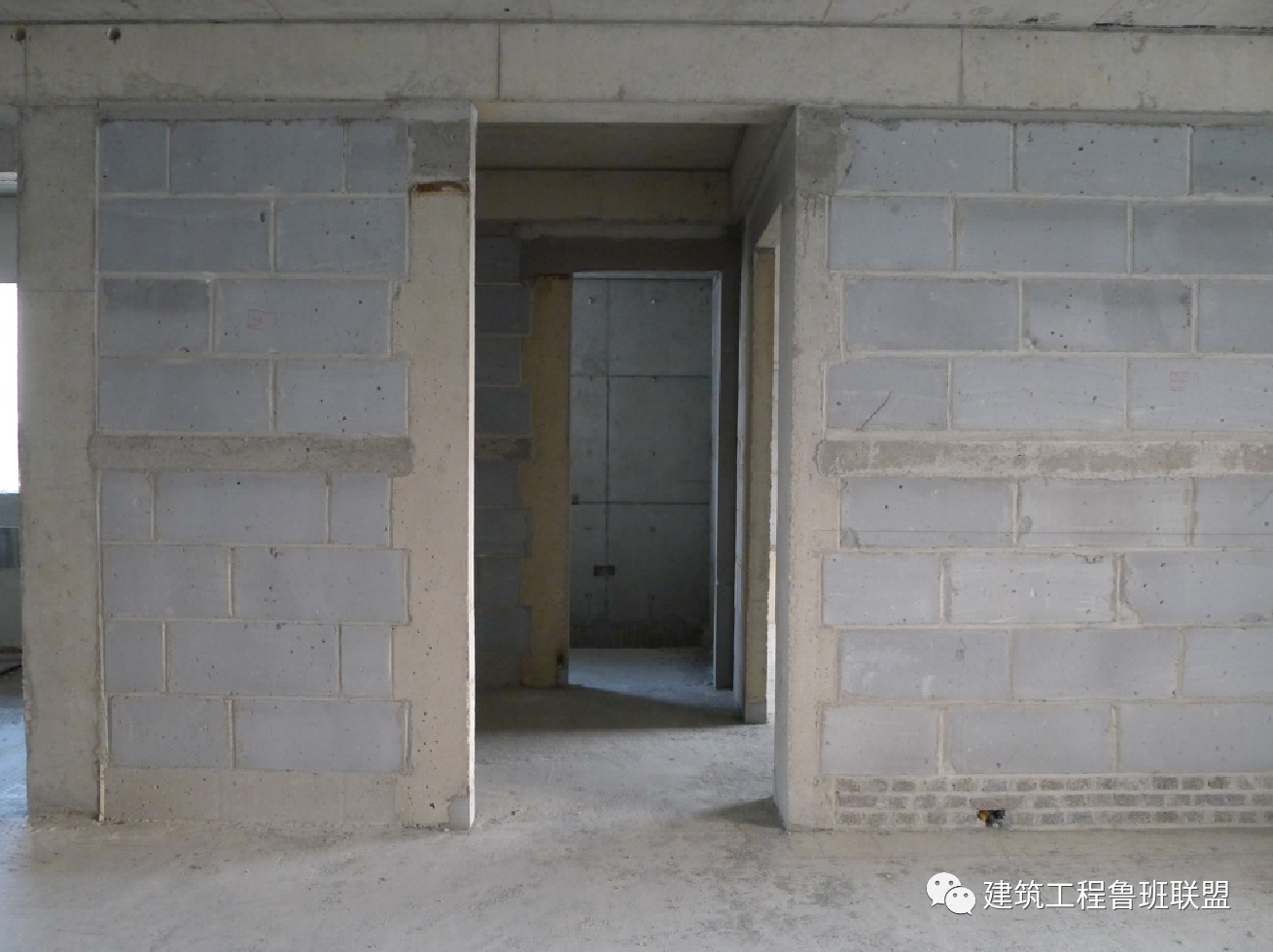

传统工艺下，混凝土小型空心砌块、蒸压加气混凝土砌块等轻质墙体门窗洞口，特别是100mm墙体的门洞口钢筋混凝土加强框施工繁琐、费工费时，浇筑完成后质量通病多，蜂窝、麻面及漏振孔洞现象比较普遍。为此，南通二建集团项目部创新工艺，采用预制混凝土门框柱，不仅减少了现场二次结构支模量，施工便捷，而且克服了柱体成型质量较差的通病，值得参考学习。

预制混凝土门框柱

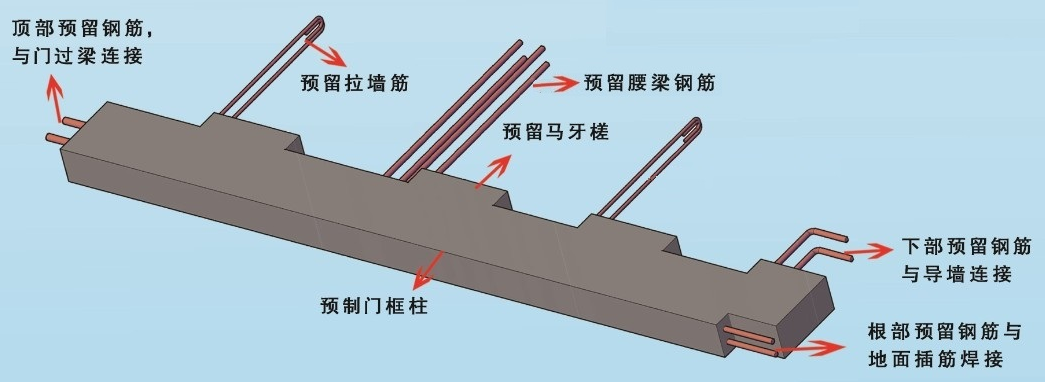

构造图解

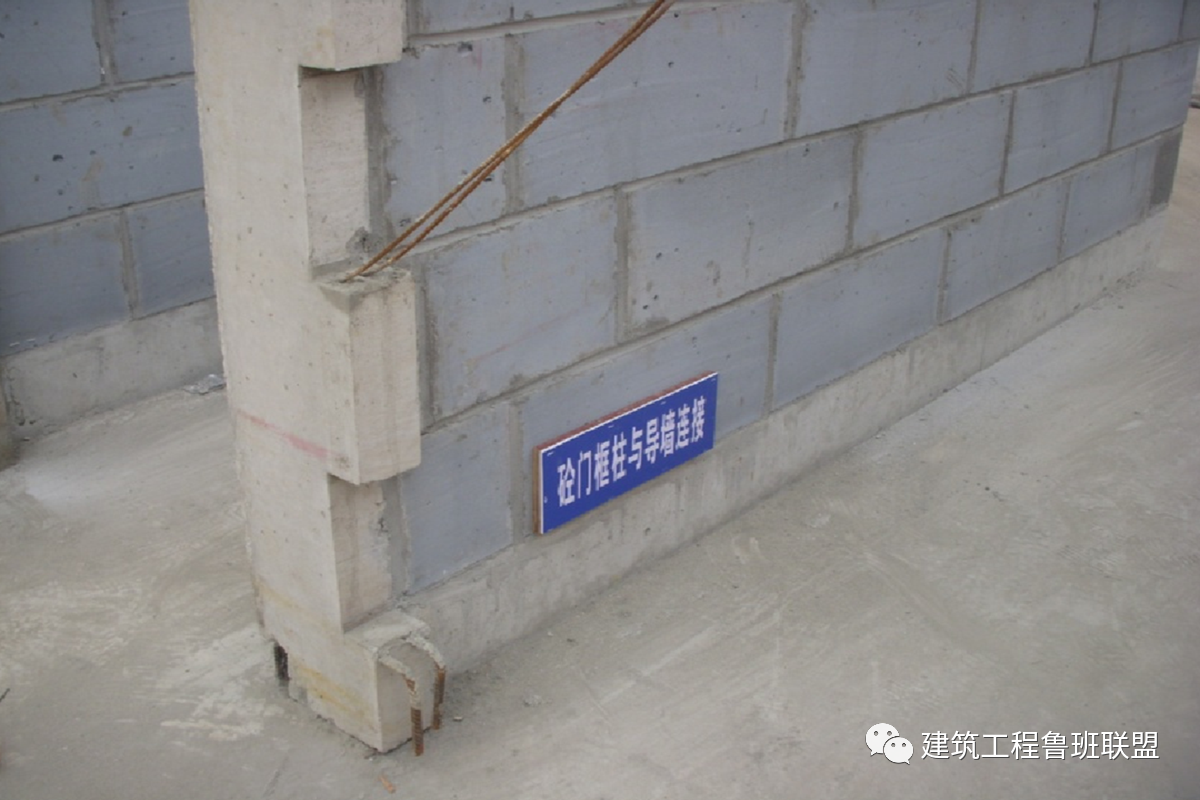

预制混凝土门框柱预留马牙槎、拉墙筋及腰梁钢筋，根部预留钢筋分别与地面钢筋焊接及混凝土导墙连接，顶部预留钢筋与门过梁连接。

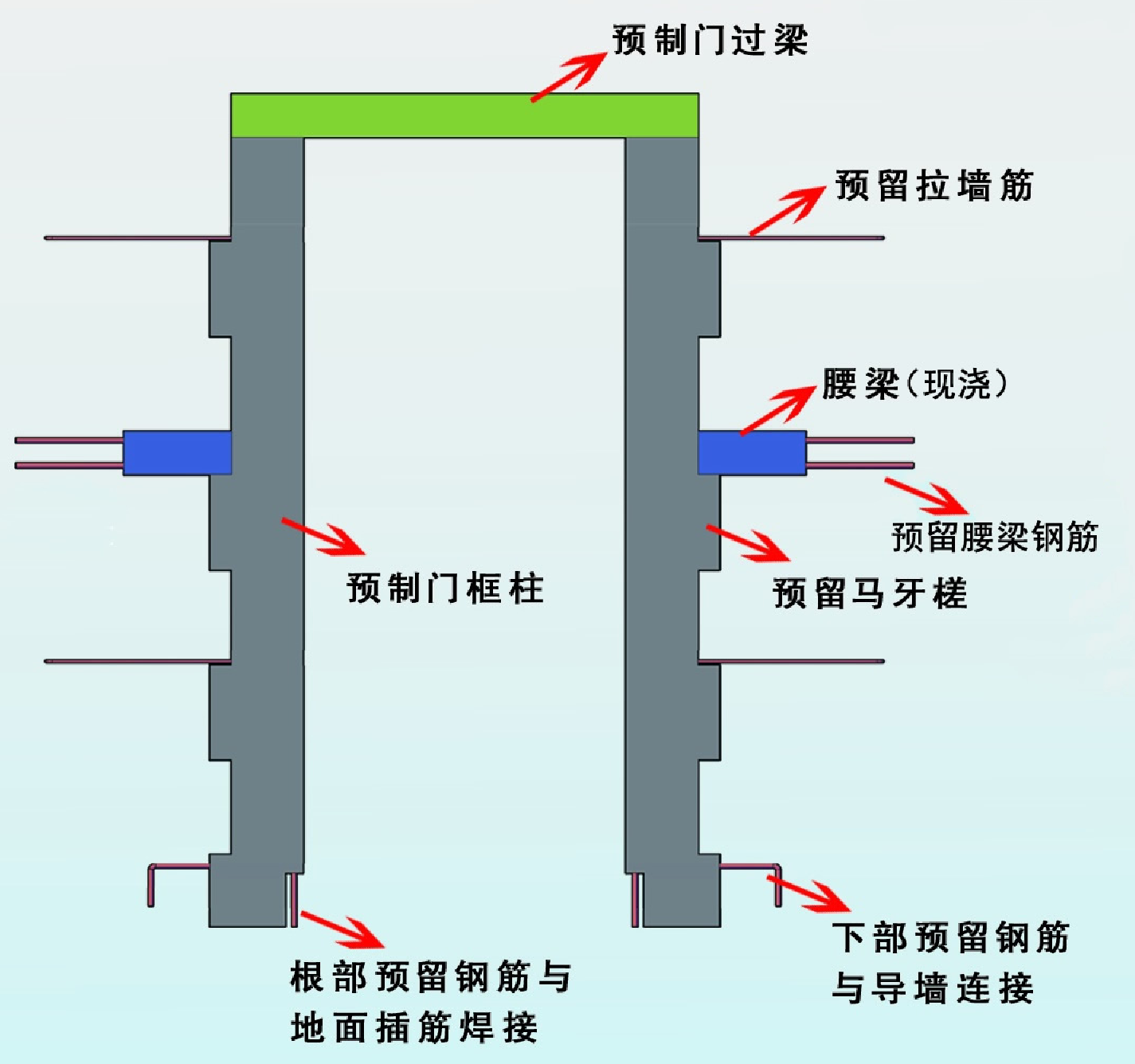

预制混凝土门框柱及过梁整体构造图解

预制钢筋混凝土门框柱根据砌体规格及砌筑灰缝计算马牙槎高度，最下皮马牙槎高度为混凝土导墙高度，根据门洞高度及马牙槎尺寸，制作模具。将门框柱钢筋安装入模具内，浇筑混凝土时预留腰梁钢筋及砌体拉墙筋，在门框柱根部预留两根“L”型钢筋与导墙连接浇筑，门框边根部预留两根钢筋，与地面插筋焊接固定；门框柱顶部预留两根钢筋，与门过梁连接。

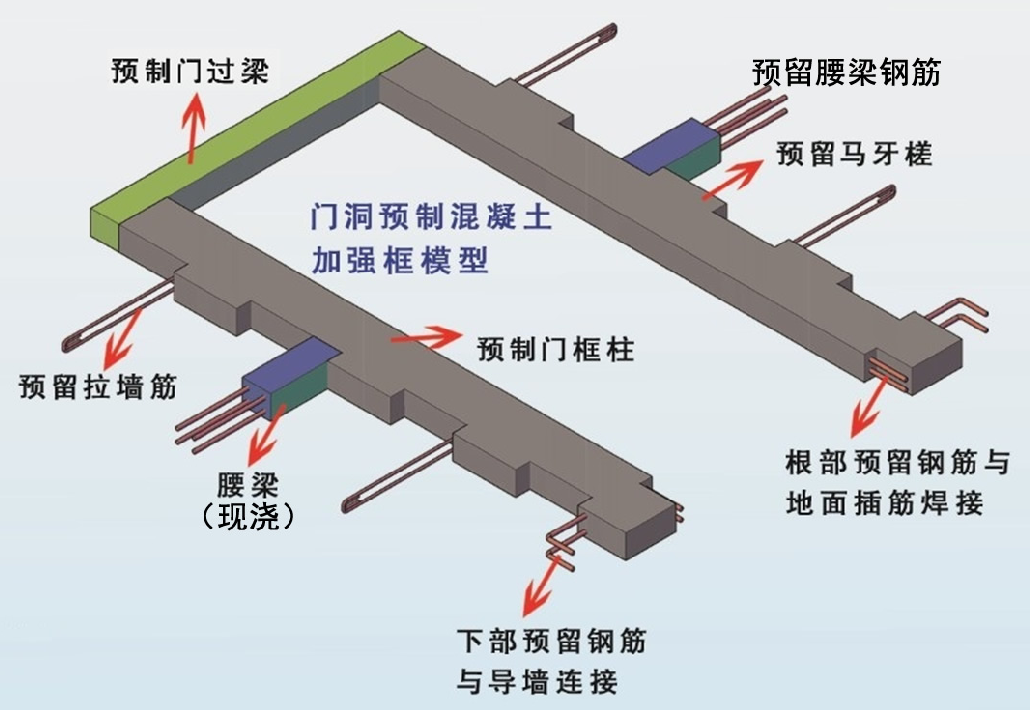

预制钢筋混凝土门框柱及过梁结构图解

工艺流程

1
模具制作



统计所有需要预制的门框柱形状，按不同形状及尺寸绘制三维模型图，设计模具朝向及模具连接方式，制作定型钢模具。钢模要求构造简便，便于合模及拆模。特别是马牙槎处尺寸必须结合排砖图及灰缝的厚度进行确定，确保后期砌筑质量。

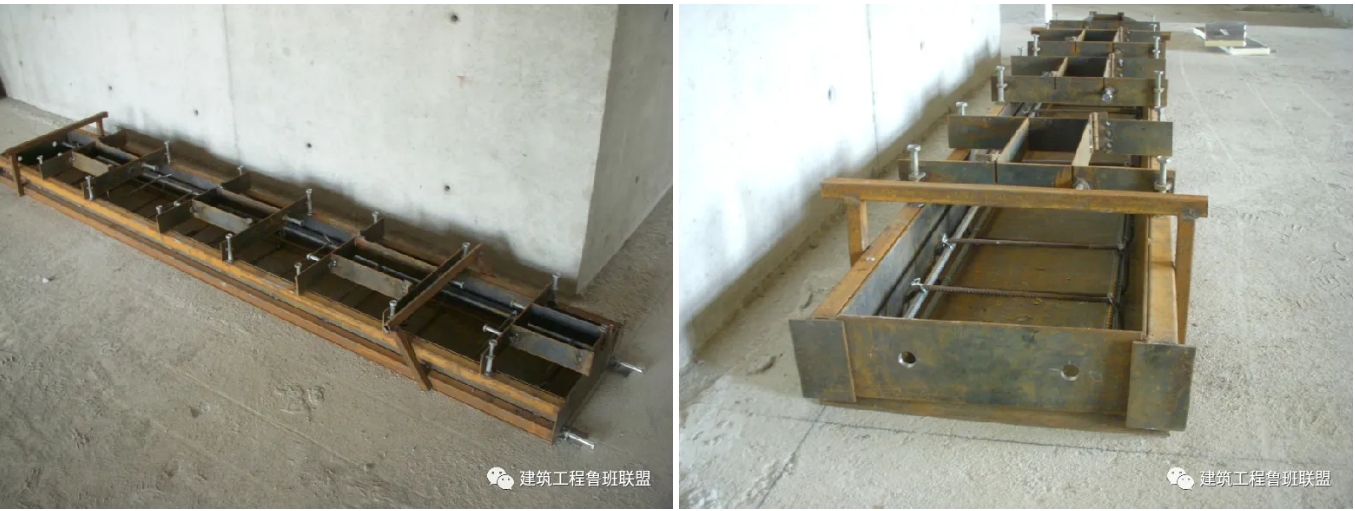

定型钢模具


            模具顶部预留洞


2
构件制作



模具组装完成，并在内侧涂刷脱模剂。根据门框柱尺寸绑扎钢筋笼，放入模具中。在门框柱钢筋笼根部用泡沫板将钢筋包裹，以便预留出预制柱与楼板钢筋连接部位。

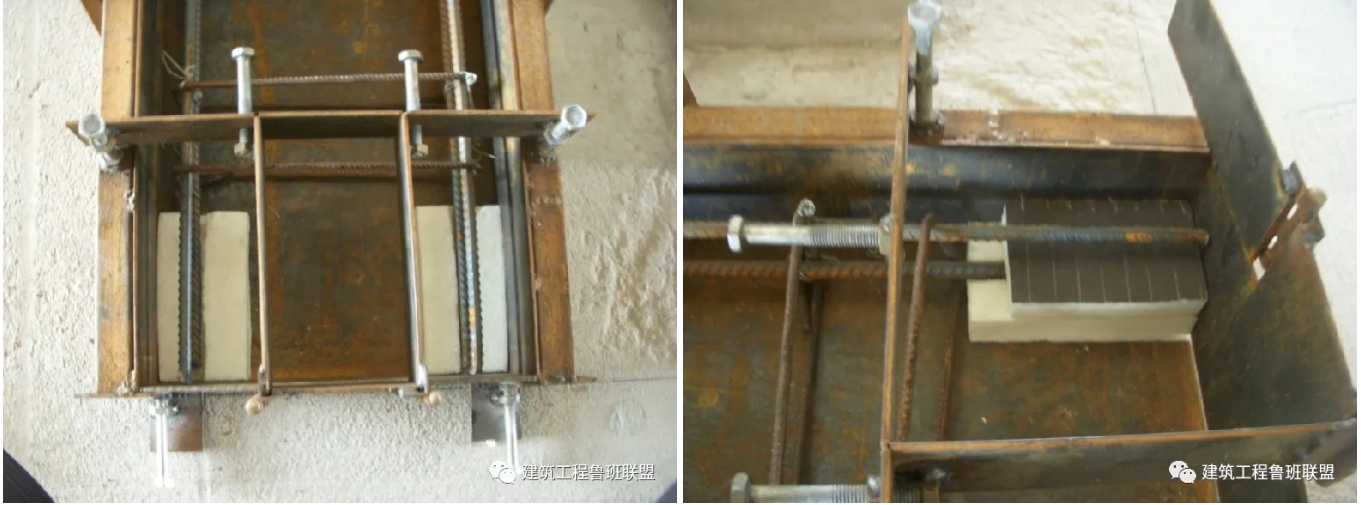

钢筋笼根部用泡沫板将钢筋包裹

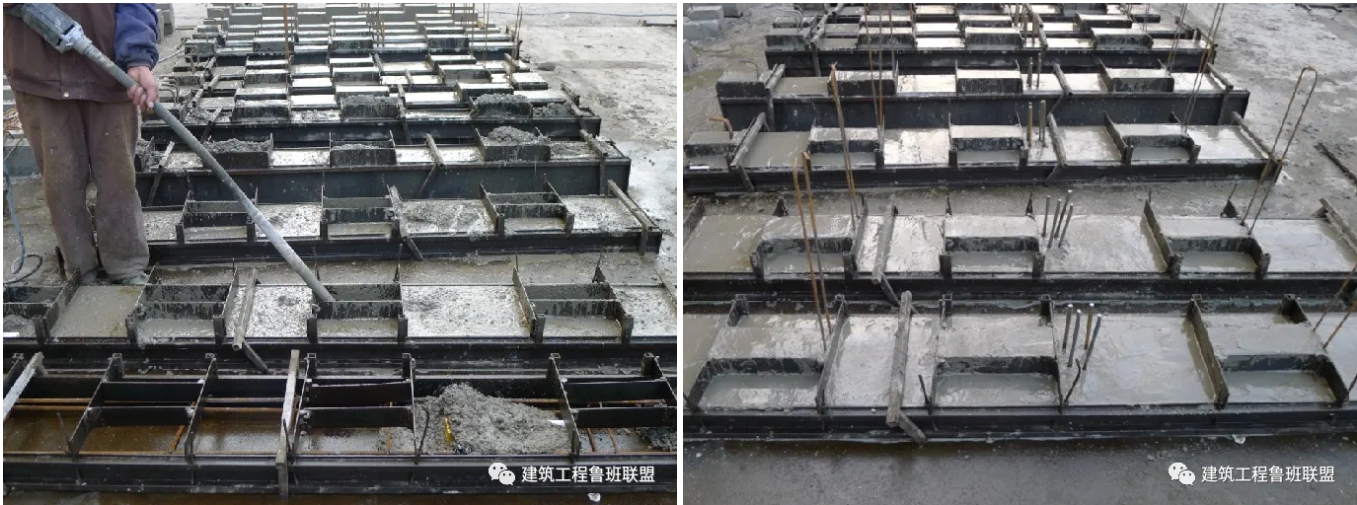

浇筑预制门框柱时混凝土浇筑时必须振捣密实，表面收光。根据马牙槎高度及模具的预留孔洞，插入拉墙筋及腰梁钢筋。浇筑完成后洒水自然养护至75％强度后将模具拆除。



预制门框柱预留拉墙筋、腰梁钢筋及顶部钢筋
