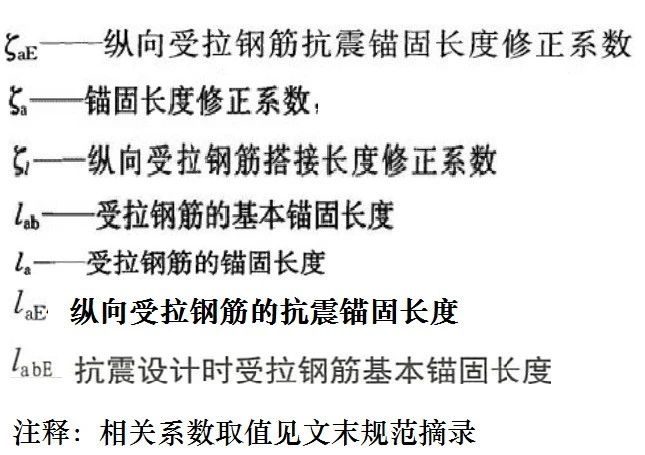

一、先来熟悉几个概念:
L:长度Length的字头字母;
a:锚固Anchorage的字头字母;
b:基本Basic的字头字母;
E:地震Earthquake的字头字母;

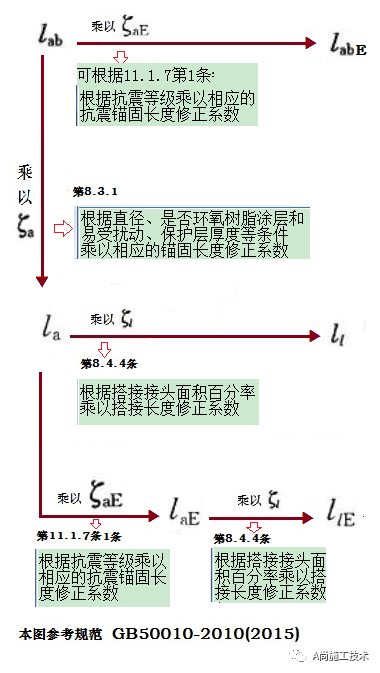

二、各种锚固长度与搭接长度之间的关系如下图所示:

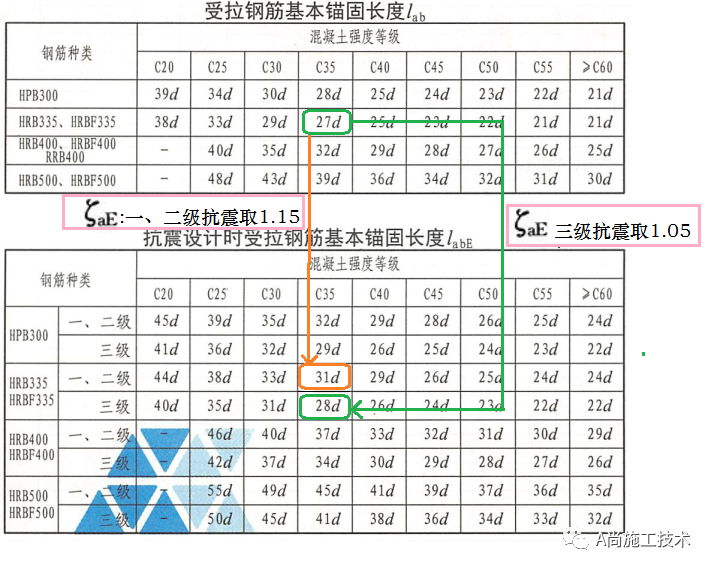

三、16G101-1相关表格数据实例:

1、Lab→LabE


2、Lab→La→LaE


3、搭接长度:La→Ll、LaE→LlE

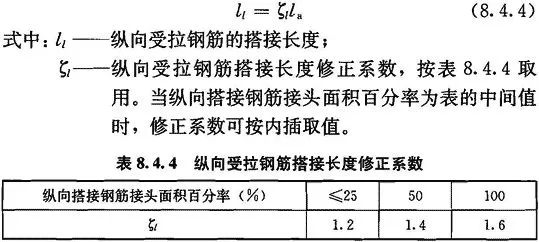

1)、非抗震时的搭接长度,如下公式:

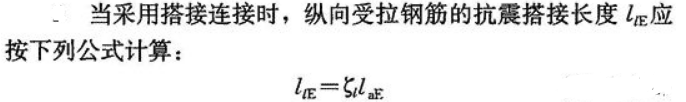

2)、抗震时的搭接长度。如下公式:
两种情况的搭接长度计算需要满足下面要求:
(1)纵向受拉钢筋绑扎搭接接头的长度,应根据接接头面积百分率按上面公式计算,且不应小于300mm。
(2)当构件中的纵向受压钢筋当采用搭接连接时,其受压搭接长度不应小于本规范第(1)条纵向受拉钢筋搭接长度的70%,且不应小于200mm。

4、各个系数取值如下:

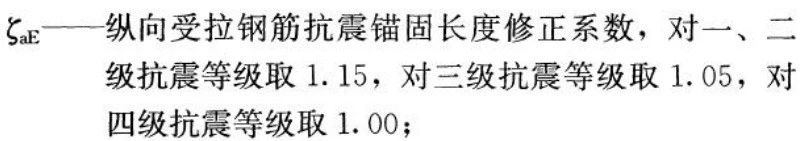

第11.1.7-1条:

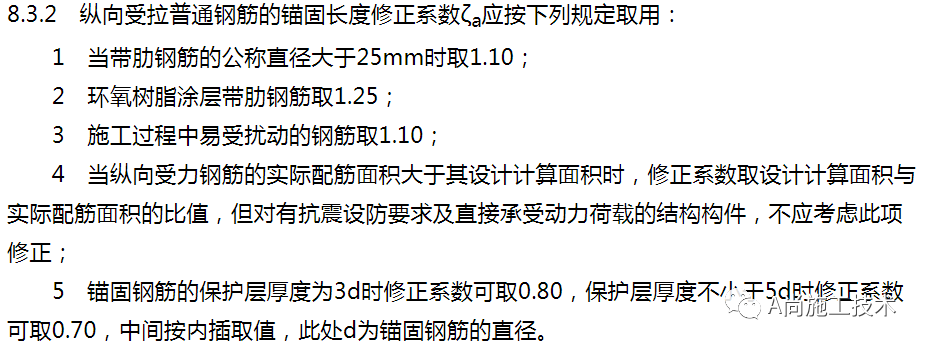

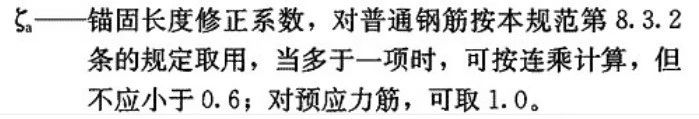

第8.3.1条和8.3.2条:

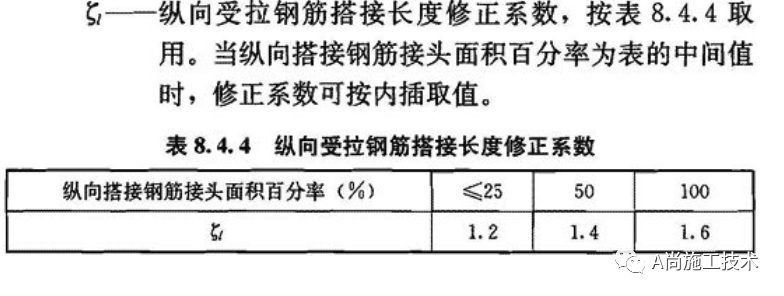

第8.4.4条、第11.1.7-2条:


参考规范:

1. 《混凝土结构设计规范GB50010-2010(20150版条文8.4和11.7;
2.《平法施工图集》16G101和18G901系列;
3.注意《混凝土结构通用规范》GB 55008-2021已经颁布,《混凝土结构设计规范》GB 50010-2010(2015年版)中下列条文废止废止:第3.1.7、3.3.2、4.1.3、4.1.4、4.2.2、4.2.3、8.5.1、10.1.1、11.1.3、11.2.3、11.3.1、11.3.6、11.4.12、11.7.14条;
