在对建筑物鉴定和加固改造时,构件材料强度的测试是必不可少的项目。混凝土强度的检测是国内外发展较早的检测项目,也是公认比较成熟的技术。目前在实际检测实践中采用较多的是回弹法。

使用回弹法检测混凝土强度时,先要对回弹值进行计算,再根据回弹值推算出混凝土的强度。

▌回弹值的计算

计算测区平均回弹值时,应从测区的 16 个回弹值中剔除 3 个最大值和 3 个最小值,余下的 10 个回 弹值按下列公式计算:

式中:Rm算值——测区平均回弹值,精确至0.1; Ri——第i个测点的回弹值。

现代技术的数显回弹仪,将该计算方法嵌入数显回弹仪主机内,可自动计算出回弹值。

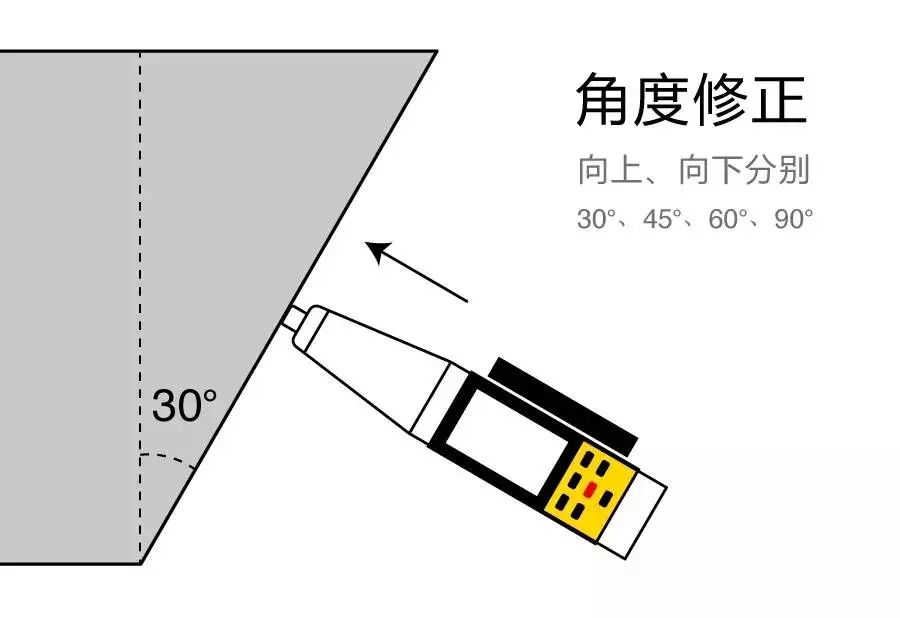

回弹仪非水平方向检测混凝土浇筑侧面时,应按下列公式修正:

式中:——非水平方向检测时测区的平均回弹值,精确至0.1;

——非水平方向检测时回弹值修正值,按JGJ/T23­2011的附录表C采用。

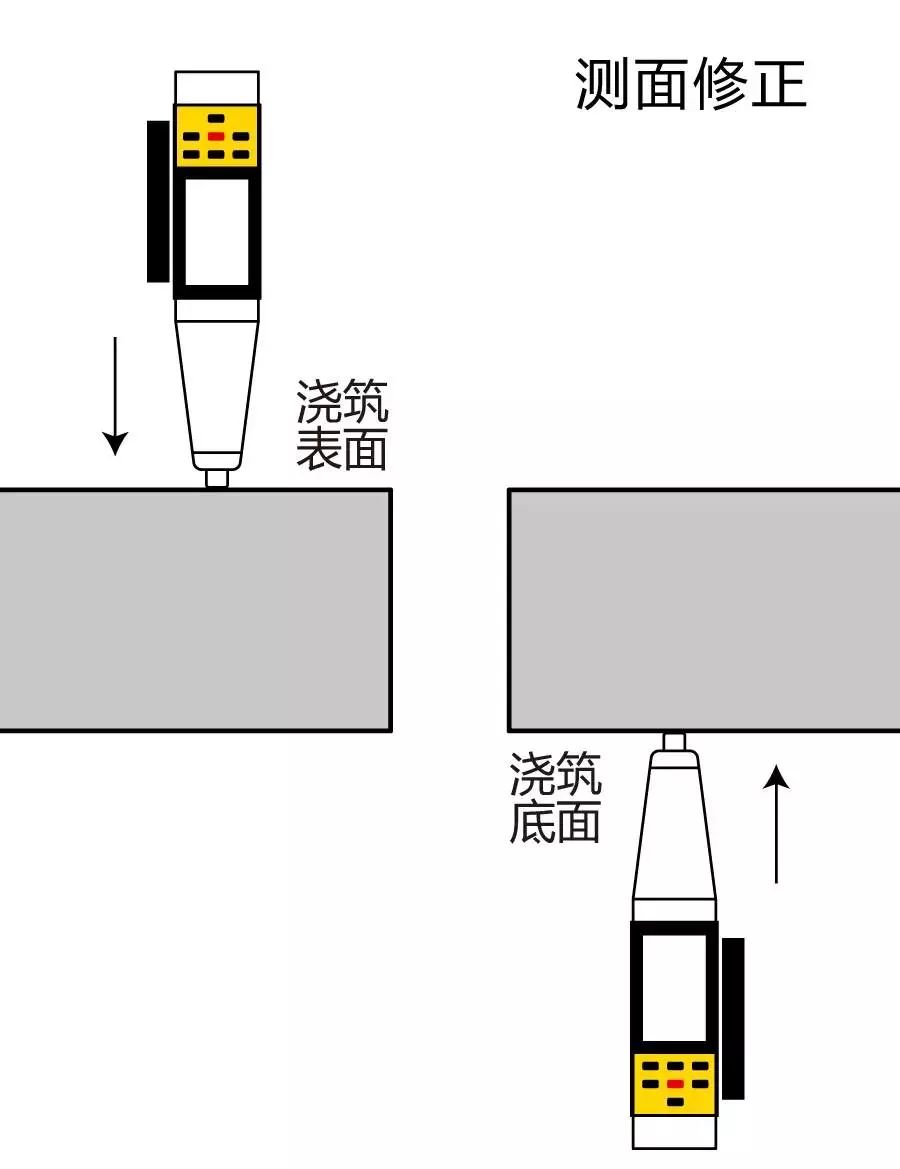

回弹仪水平方向检测混凝土浇筑表面或浇筑底面时,应按下列公式修正:

公式中:——水平方向检测混凝土浇筑表面、底面时,测区的平均回弹值,精确至0.1;

——混凝土浇筑表面、底面回弹值的修正值,按JGJ/T23­2011附录表D采用。

▌混凝土强度的计算

结构或构件第i个测区混凝土强度换算值, 可根据得的平均回弹值(Rm)和平均碳化深度值

按统一测强曲线换算表(JGJ/T23­2011的附录A表)得出。

当测区数不少于10个时,应计算强度标准差。平均值及标准差应按下列公式计算:

结构或构件的现龄期混凝土强度推定值fcu,e应符合下列规定:

当构件测区数少于10个

当构件测区数≥10个

对于按批量检测的构件,当该批构件混凝土强度标准差出现下列情况之一时,https://www.gc5.com则该批构件应全部按单个构件构件检测。

a.当该批构件混凝土强度平均值小于25MPa时

>4.5MPa;

b.当该批构件混凝土强度平均值不小于25MPa时

>5.5MPa。

详见JGJ/T23­-2011内P14

在求得平均回弹值后,计算出平均碳化值,再进行强度的换算,方可得出平均强度值。

回弹仪非水平方向且测试面为混凝土的非浇筑侧面时,则应按附录表 C 对回弹值进行角度修正下,然后再按 附录表D对修正后的值进行浇筑面修正。
