一、钢筋保护层

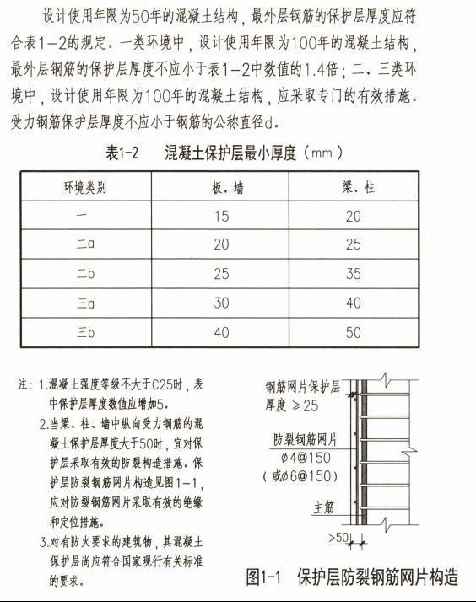

1、钢筋保护层定义 :钢筋保护层厚度是指最外层钢筋外边缘至混凝土表面的距离。
2、混凝土强度等级不大于C25时,保护层厚度数值应增加5mm。
3、基础底面钢筋保护层厚度,有混凝土垫层时应从垫层顶面算起,且不应小于40mm,无混凝土垫层时不应小于70mm。

截图来源:除特殊说明外,均来自22G101图集
特殊情况:防水混凝土结构迎水面钢筋保护层厚度为 50mm。
举例一:地下室为潮湿二b类环境,外墙保护层外侧50mm,内侧25mm;
举例二:地下室顶板(覆土)上保护层(迎水面)50mm,下保护层(二b类)25mm。

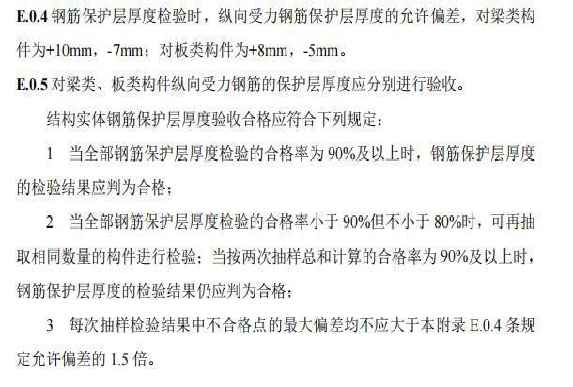

保护层检测:保护层抽检数量及允许偏差见下图说明。

截图来源:混凝土结构工程施工质量验收规范GB 50204-2015
二、钢筋锚固长度

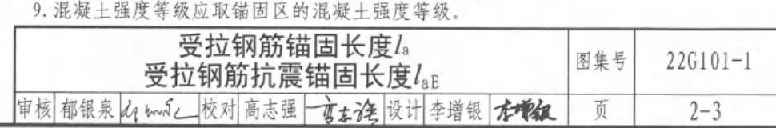

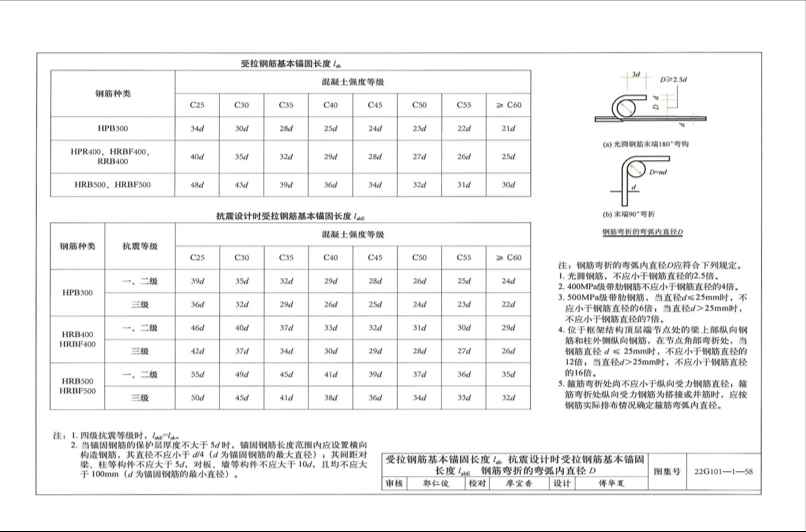

基本锚固长度

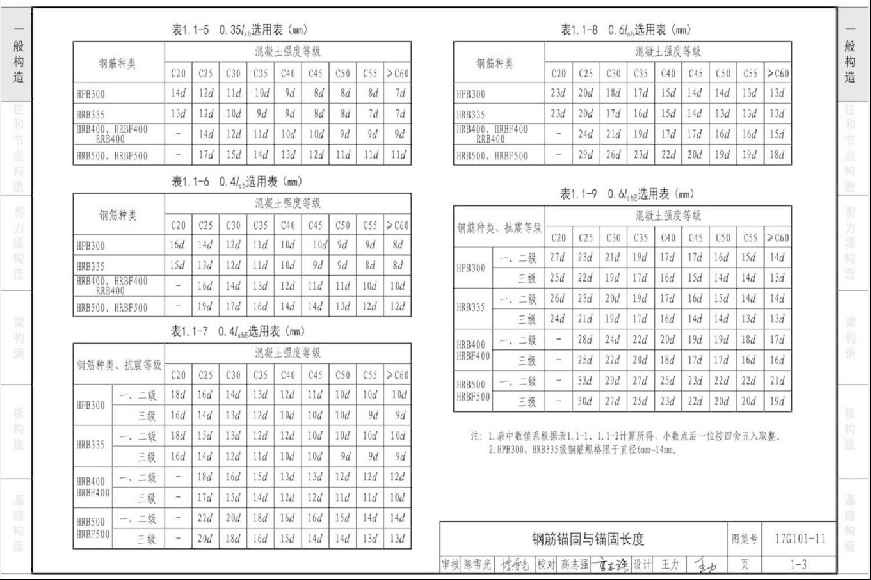

锚固长度

特殊说明

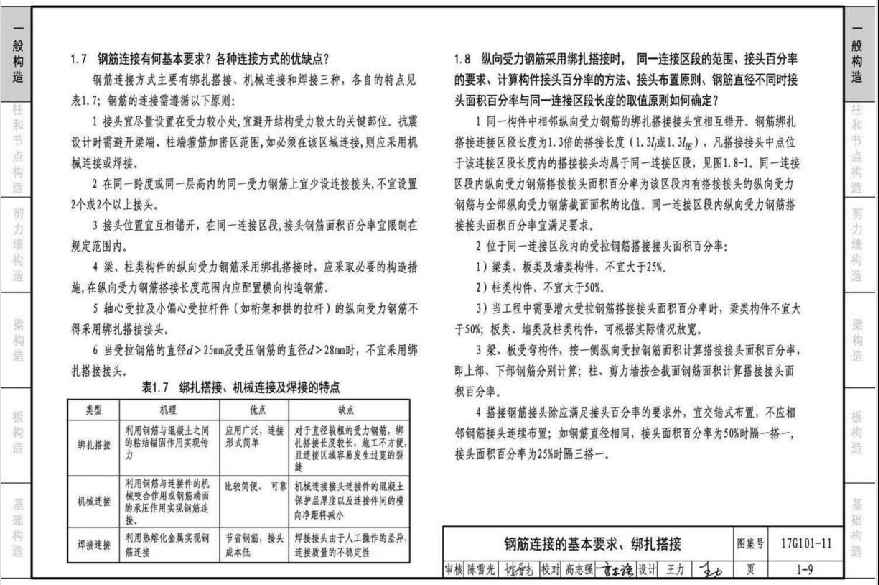

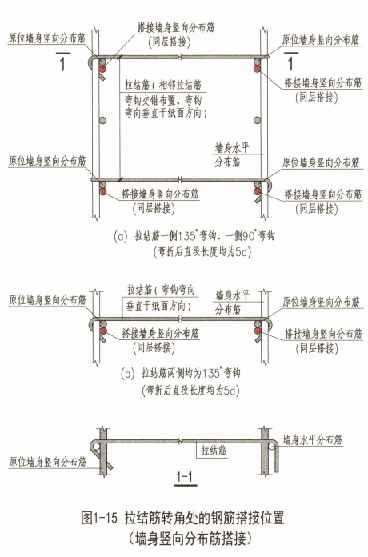

三、钢筋搭接长度

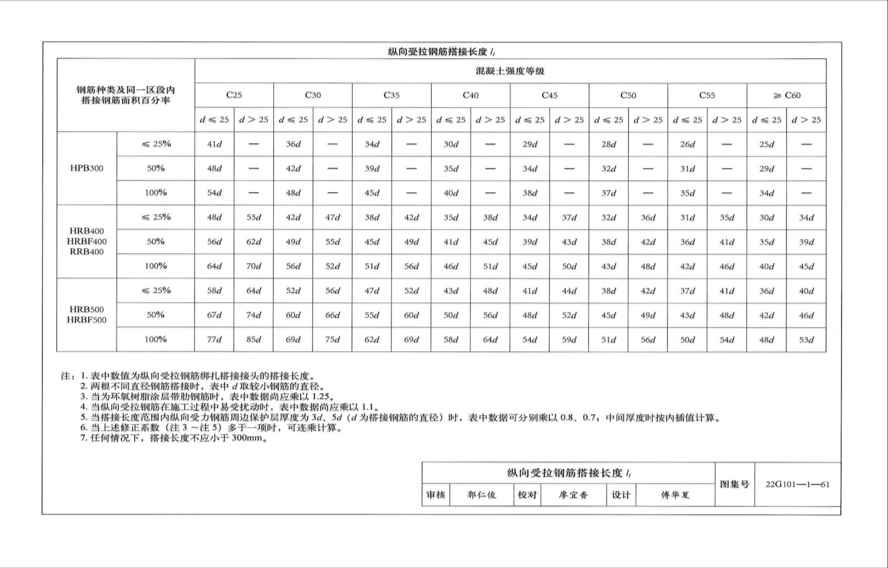

搭接长度

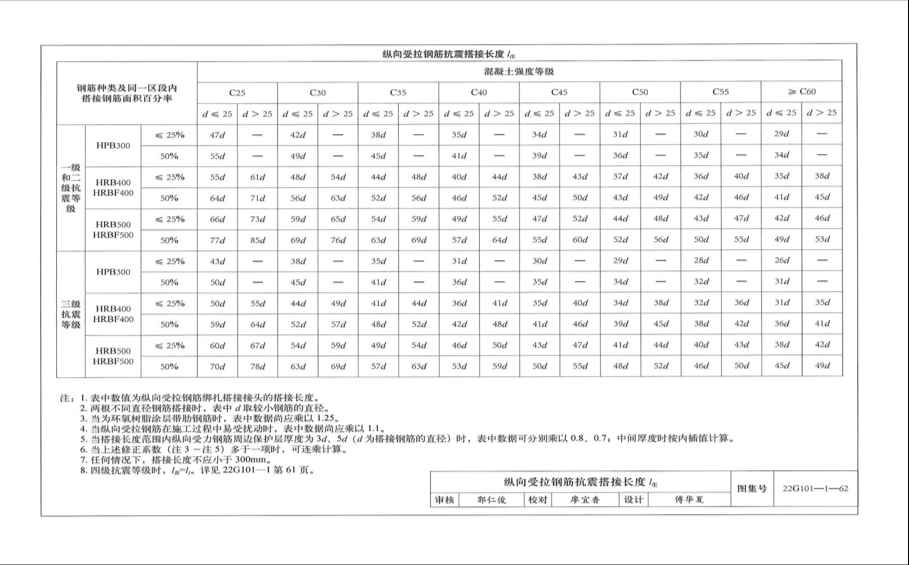

抗震搭接长度

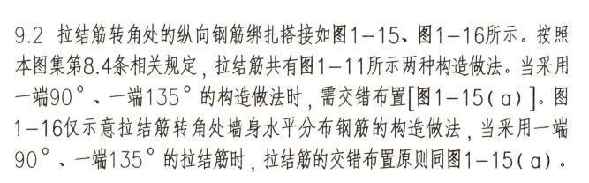

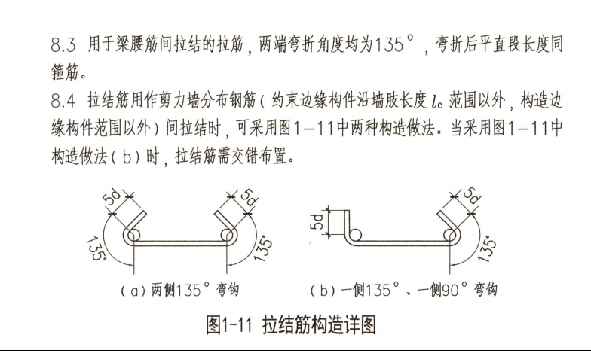

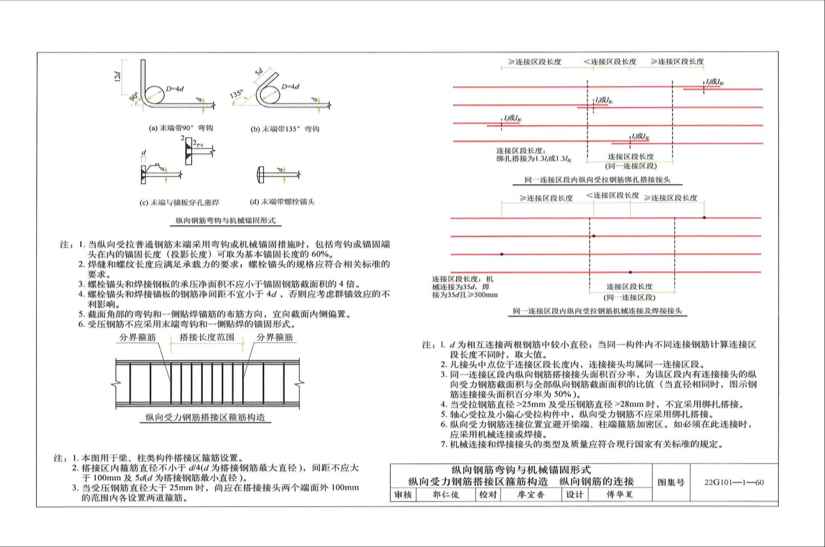

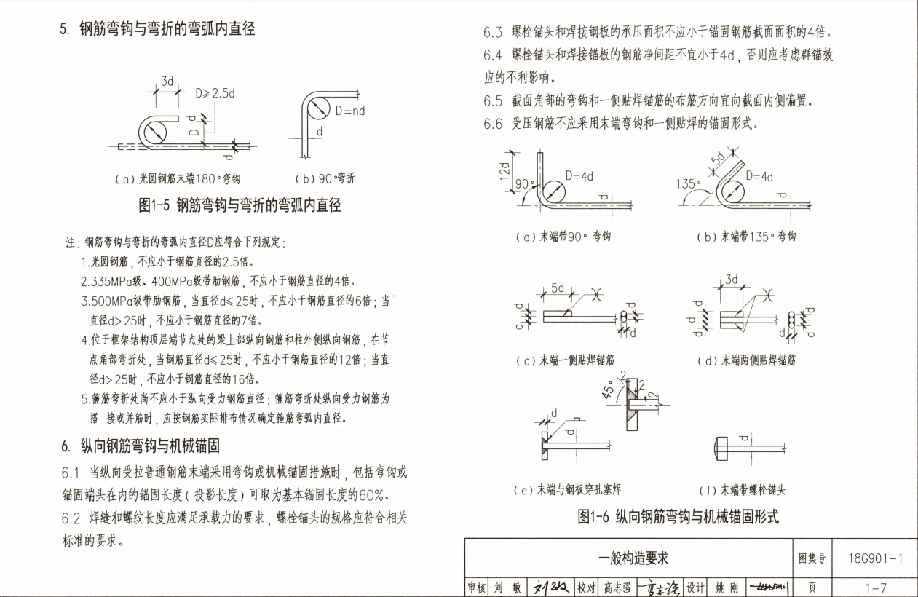

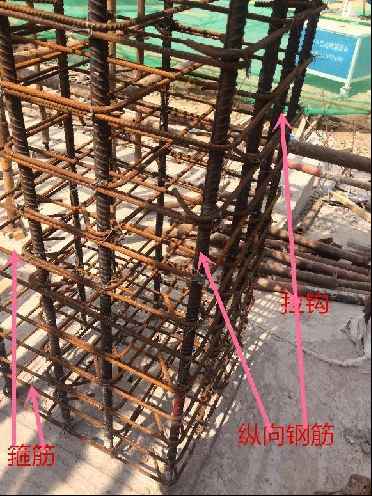

四、钢筋弯钩及箍筋、拉筋构造
