如何初选钢梁截面?

    初选钢梁截面，在方案阶段和初步设计阶段尤为重要，尤其是截面高度对建筑师实现建筑设计的整体构思十分关键。

    1. 框架梁截面尺寸的选择

    1）框架梁的高度

    一般情况下，框架梁高度h（mm）按经验取跨度 L（mm）的 1/20 加 100mm, 即：

    h=L/20+100 （2.79-1）

    当荷载偏大时，可适当加大上下翼缘的厚度；当荷载特别大时，则需要适当加大梁的高度。

    2）框架梁的宽度

    考虑到与次梁的搭配，框架梁的宽度b一般取b=300mm（跨度不大时也可选用 b= 200mm 或 b=250mm）, 便于使用成品 H 型钢。当不能满足承载力要求时，改用焊接H型钢，首选是通过加大翼缘厚度达到要求；当荷载特别大时，可以采取同时加大翼缘厚度和腹板高度的措施来达到承载力的要求。

    关于梁宽的提醒：

    当框架梁翼缘太宽（如 b≥400mm）时，连接次梁的横向加劲肋就会变厚（ts≥14mm）, 超过了常用的小次梁腹板的厚度（ts＜14mm）, 会造成以下两方面的问题：

    （1）当图纸没有明确说明时，深化图纸单位就会取加劲肋的厚度与次梁腹板的厚度相同,造成横向加劲肋厚度达不到《钢标》的要求，不满足局部稳定的要求，易造成安全隐患。

    简记：局稳存隐患。

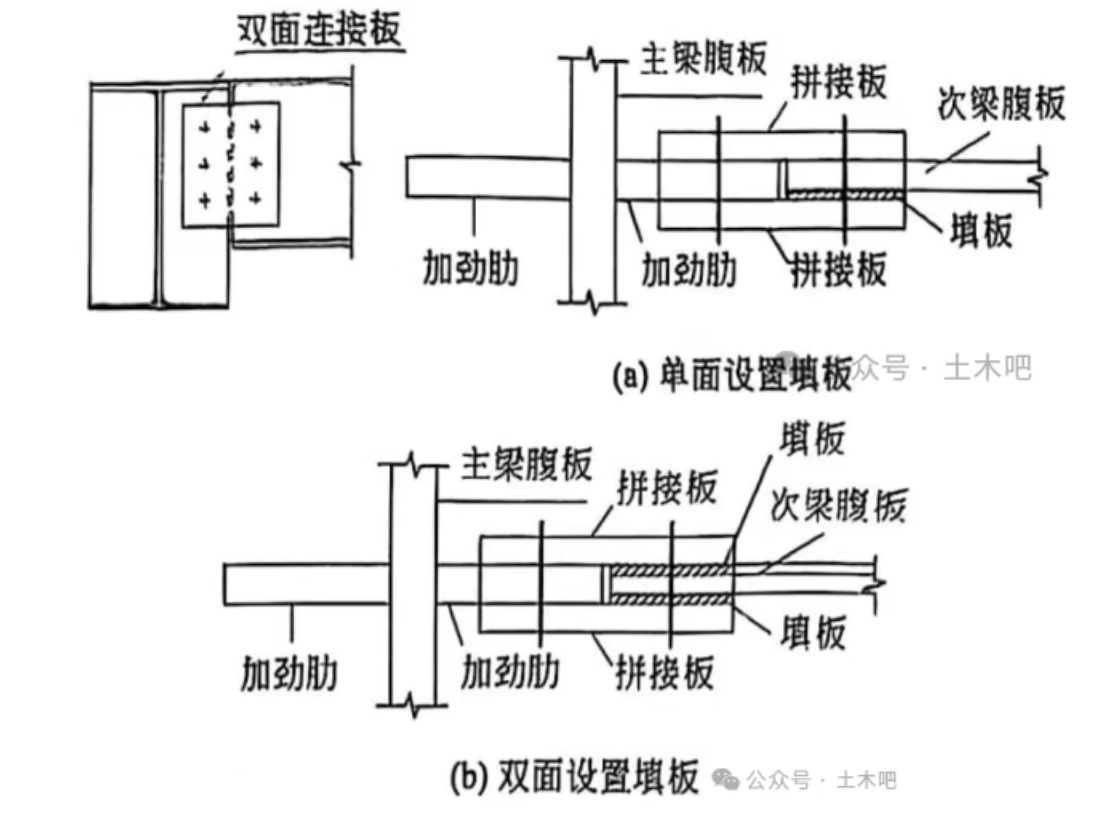

    （2）当加劲肋的厚度大于次梁腹板的厚度（ts＞tw）时，次梁端部腹板需要设置填板找平，当然增加了制作安装的难度。在设计中，应给出设置填板示意图（图 2,79-1）。

    简记：设置填板。
