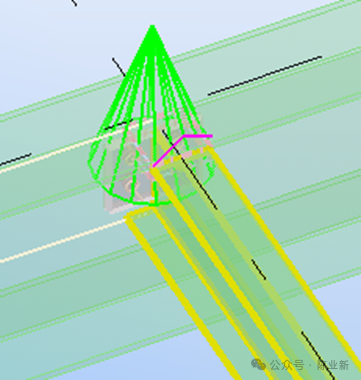

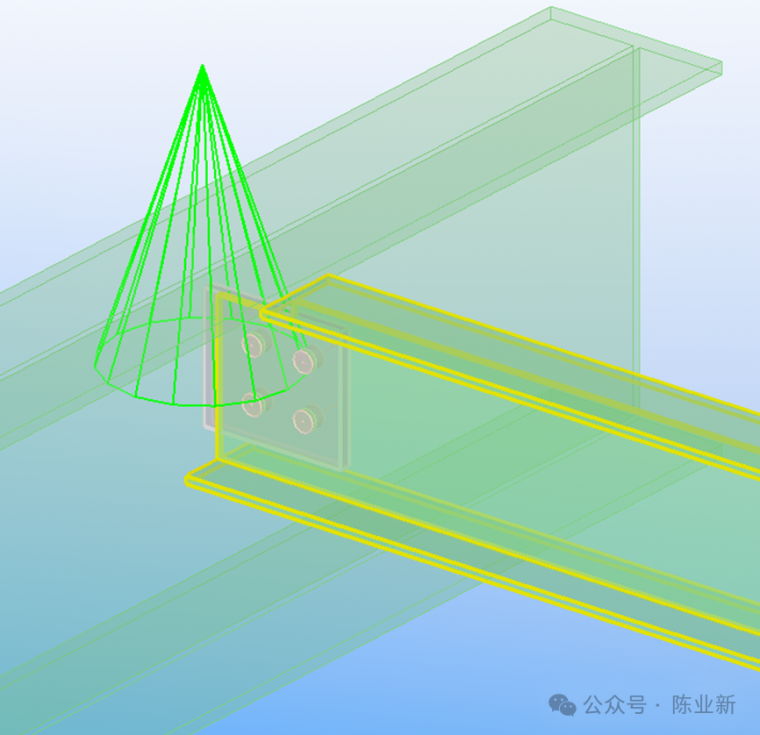

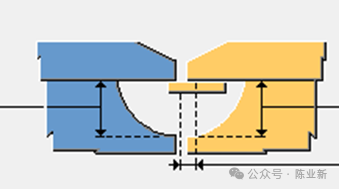

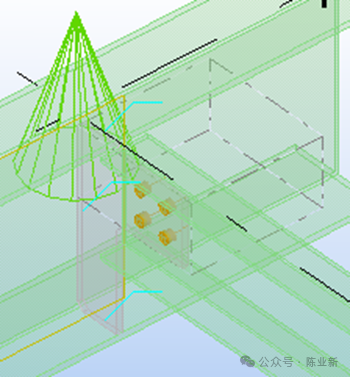

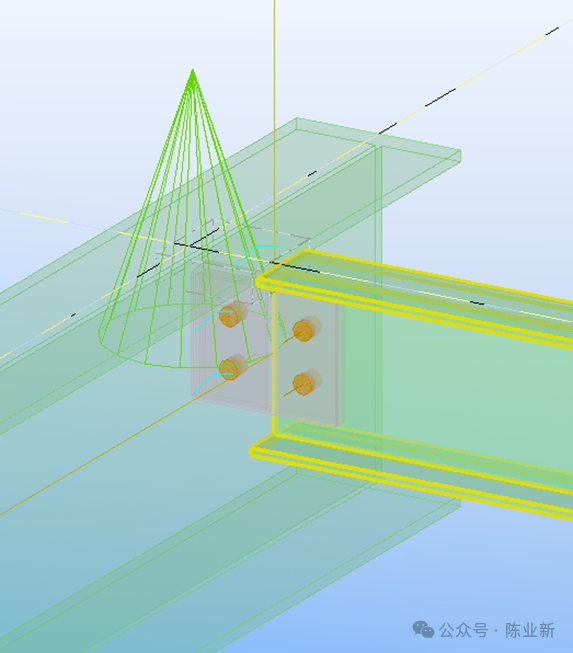

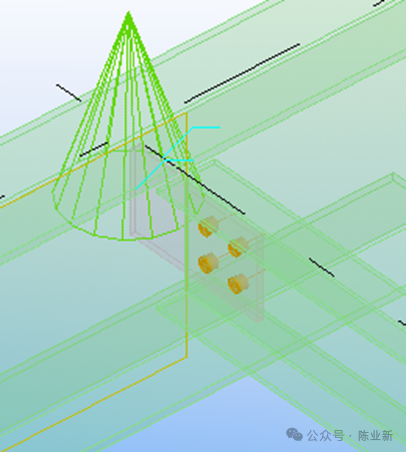

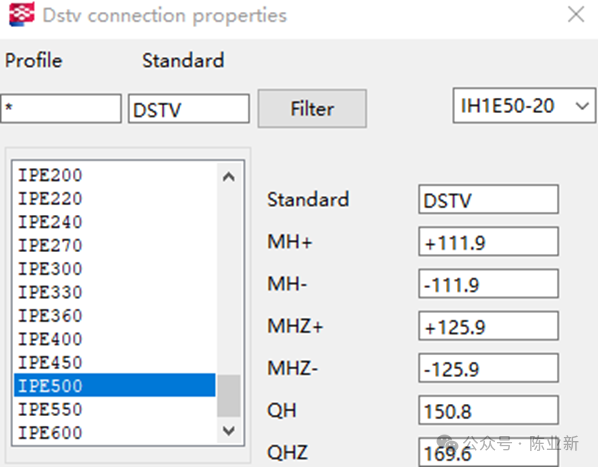

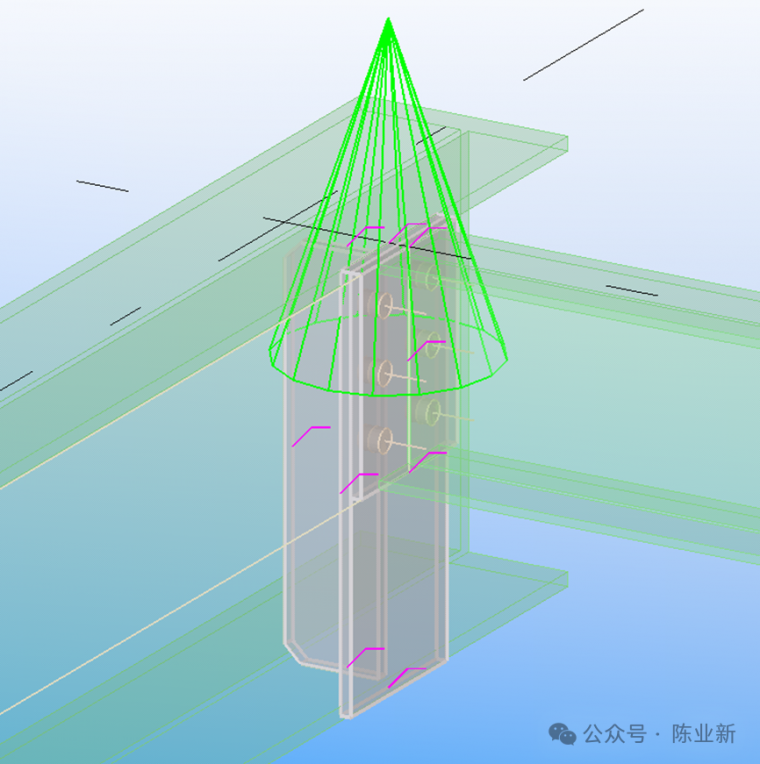

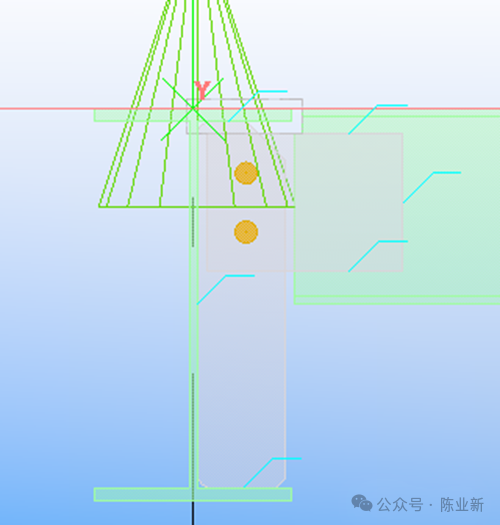

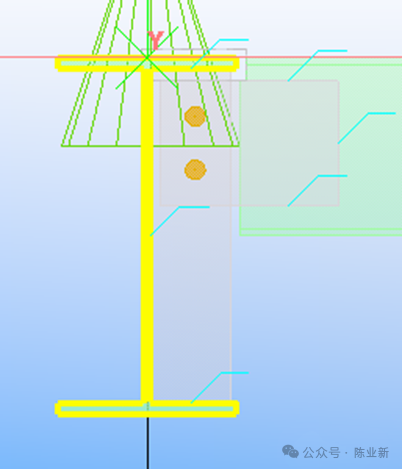

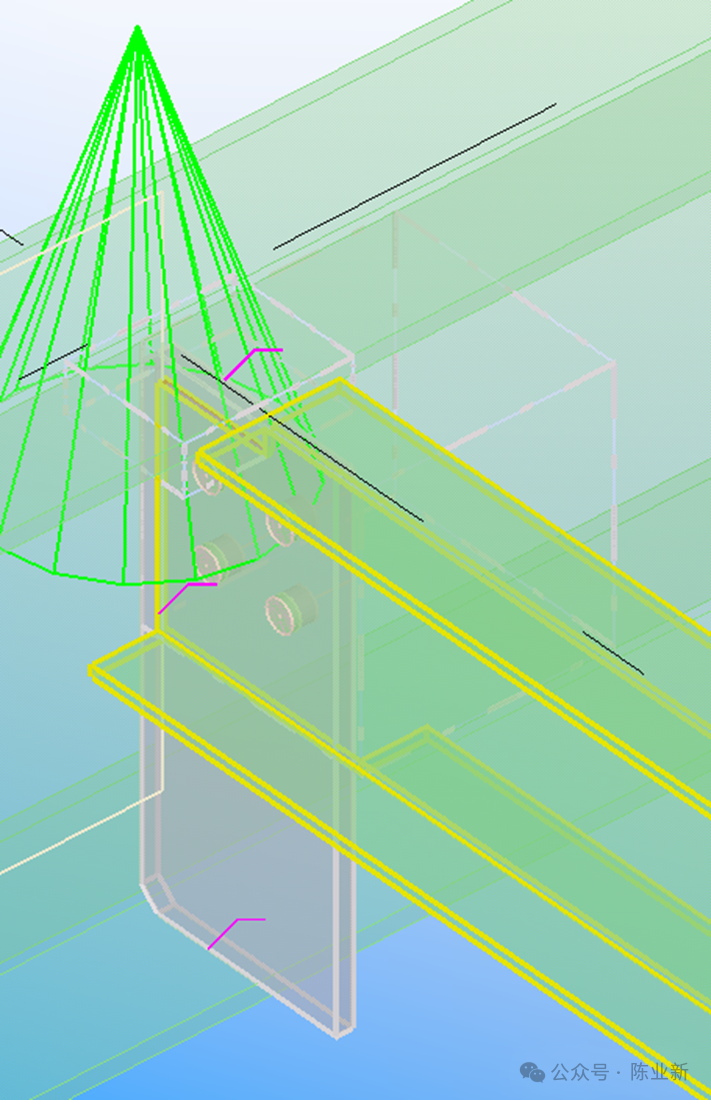

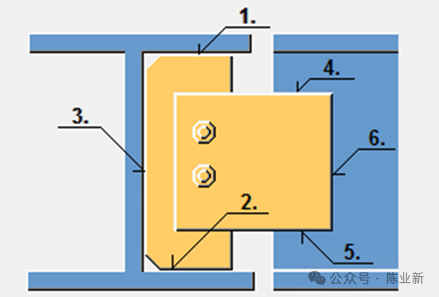

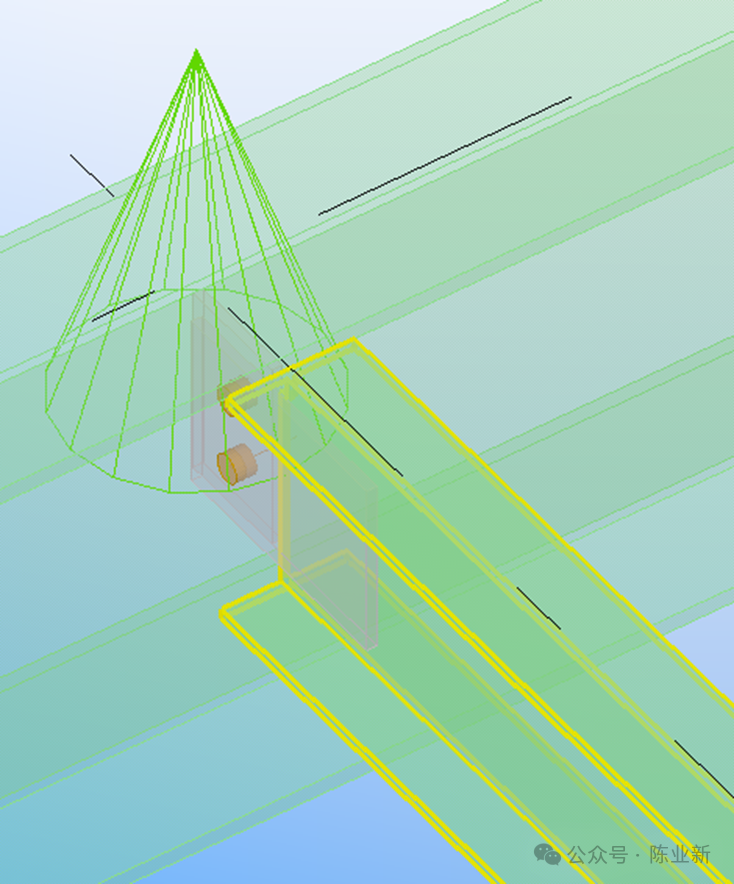

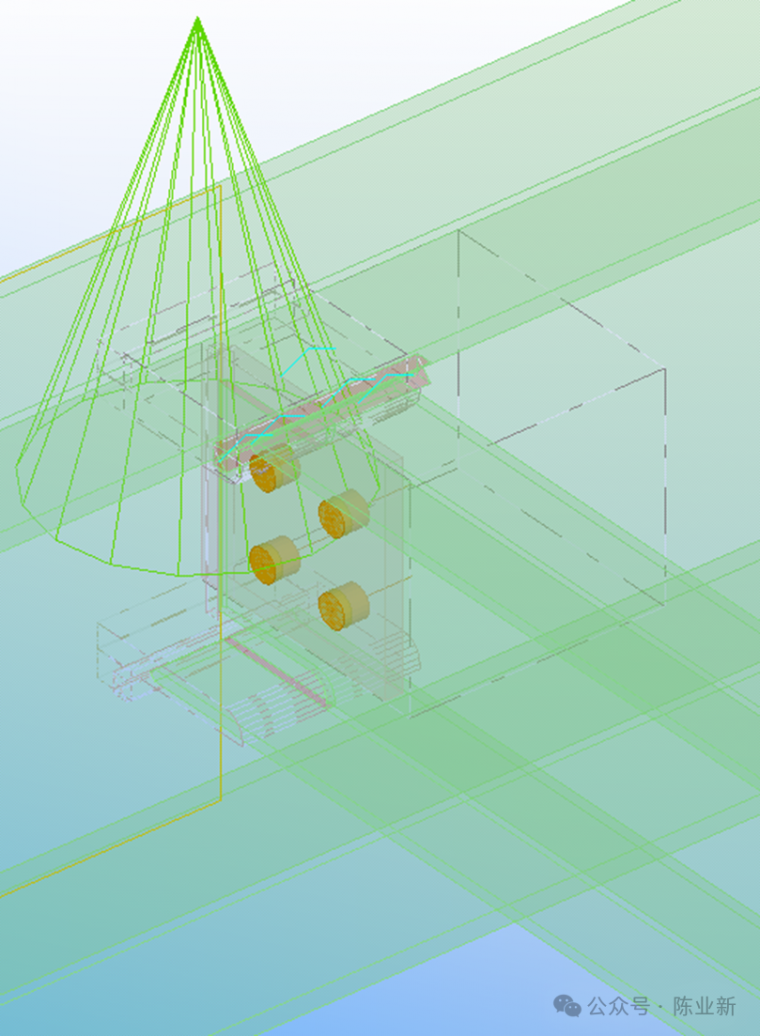

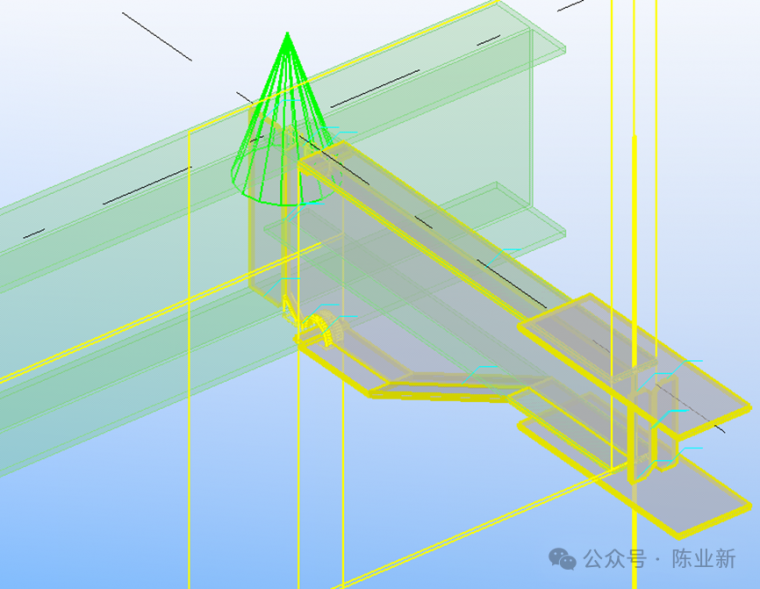

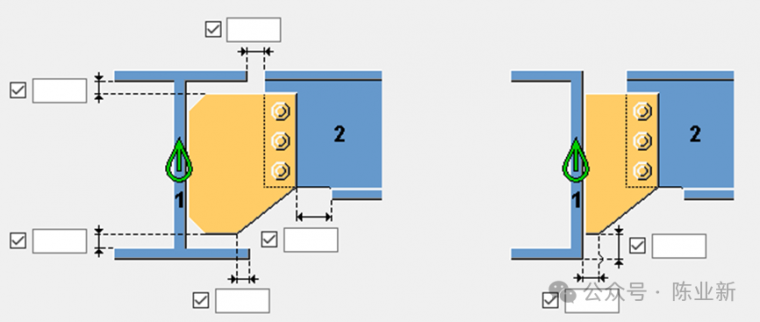

第一种形式： HN400*200与HN200*100 这种节点形式名称叫加劲剪力板 带加劲肋的端板 单剪板，一块钢板焊接在主件上，然后螺栓与次件连接。被连接件上翼缘切口。外层的虚线表示型钢切口的位置。板是指两型钢相连的节点板，而加劲板属于各自型钢的一部分。 两型钢水平垂直相接，有角度相接、垂直方向角度相接，几种方式。 也可以设置板与被连接的型钢腹板间隙。 焊接到上翼缘。有切梁，梁的端部切成各种型式，设计和分析，从道理上讲，这种节点形式，施加荷载后，这种默认的节点形式，是否满足要求，如果不满足，则会自动调整节点板的尺寸或都加劲板的尺寸。 来试下，单独一根梁的时候，能否可用。一根梁，这个功能在梁梁节点中可用，一根梁形不成节点，也不可用，但是，当节点形成时，这个切梁的功能又不需要了，因为自动按节点形式切梁了。 加劲板与剪力板螺栓连接，剪力板与次梁焊接。加劲板与剪力板等高，显得比较弱。改变参数的同时选中节点标记。 改变成这种形状。加劲板最好有倒角，便于焊接。倒角是圆弧形的。 改成圆弧倒角了。参数栏里，并没有默认的加劲板和剪力板的厚度。 这个节点需标注6种焊缝 焊缝标注有尺寸、类型、角度、等位、结束、右面、箭头、位置、断续或连续，焊缝标注是比较复杂的。一个节点就有6个焊缝需要标注，一个结构成千上万个节点，实际上每个焊缝都不一样，全部标注基本上是不可行的，所以，我在钢结构图纸上，并没有看到这么多焊缝的标注，只有粗略的焊缝厚度说明，或者焊缝等级规定。甚至边是否坡口都没有说明，这是怎么回事呢，难道钢结构图纸，有什么不成文的规定，或一些心知肚明的，内行才会心领神会的东西。 首先有两个选择，一个是忽略其它类型，另一个是修改节点类型，默认是忽略其它类型。 梁与梁采用变形件连接，变形件与主梁焊接，与次梁螺栓连接。翼缘、腹板都采用螺栓连接。可以顶平、对中、或者底平。这个同样默认忽略其它形式。可能对变形件参数修改。这个修改工作量大，因为变形件的尺寸太多。 这个地方的焊接，给出了衬垫。这种节点形式是复杂的。 先切次梁上翼缘，端部焊接一块连接板，连接板与主梁腹板螺栓连接，这个节点板与次梁的焊接，看着就不牢靠。看不出节点板默认的厚度。 这个节点多出一个选项 连接属性，从这里也看不出板厚，这是什么意思呢，不能理解。Dstv,IS应该是国际标准。HEA是什么意思呢。 主梁加劲板作为连接板，与次梁螺栓连接。次梁上翼缘切口，下翼缘切口，上翼缘切口与主梁上翼缘齐，下翼缘切口与连接板齐。默认加劲板与主梁上下翼缘及腹板焊接。这里也有加劲板选项，是相对于次梁的主梁另侧，相应位置焊接加劲板。 常规选项中，向上方向、锁定、等级、连接规则、自动默认规则组（或者工厂级）、自动连接规则组（或者基本项）。 这个节点增加背部加劲。 节点板焊接在主梁的上翼缘和腹板上，不需要对次梁上下翼缘切口，直接螺栓连接，结构比较简单。这个最上面默认选择是修改连接形式。 与上个节点差不多，不同之处是，连接板与主梁下翼缘焊接。 这个需要切割次梁的下翼缘，节点板就是加大主梁的加劲板，加劲板与主梁上下翼缘及腹板焊接。 这里又增加槽钢。 初学起来，有点摸不着头脑，可能，多看看，就行了。
