隧道工程沉管隧道管段浮运沉放施工工法 19P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-05-13
  • 资料类型:RAR
  • 资料大小:690 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
隧道工程沉管隧道管段浮运沉放施工工法 19P
本工法适用XX沉管隧道工程管段浮运、沉放、对接施工。沉管浮运采用岸拖方式浮运,将管段通过坞口浮运至沉放区域。沉放采用浮驳吊沉法,将浮驳安装在沉管顶部,向管段内压载水箱内依次对称加水,沉管克服浮力下沉,通过重力吸附式锚块做定位系统,调整管段的平面位置,利用浮驳的吊索控制沉管下沉的速度与姿态,直至管段沉放就位。
管段就位后,通过沉管顶部千斤顶的初步拉合,使沉管两个封门之间形成密闭空间;排空封门之间水,在管段尾端形成水力压差,使管段向已安装管段方向移动,压缩GINA止水带,完成管段最终对接。

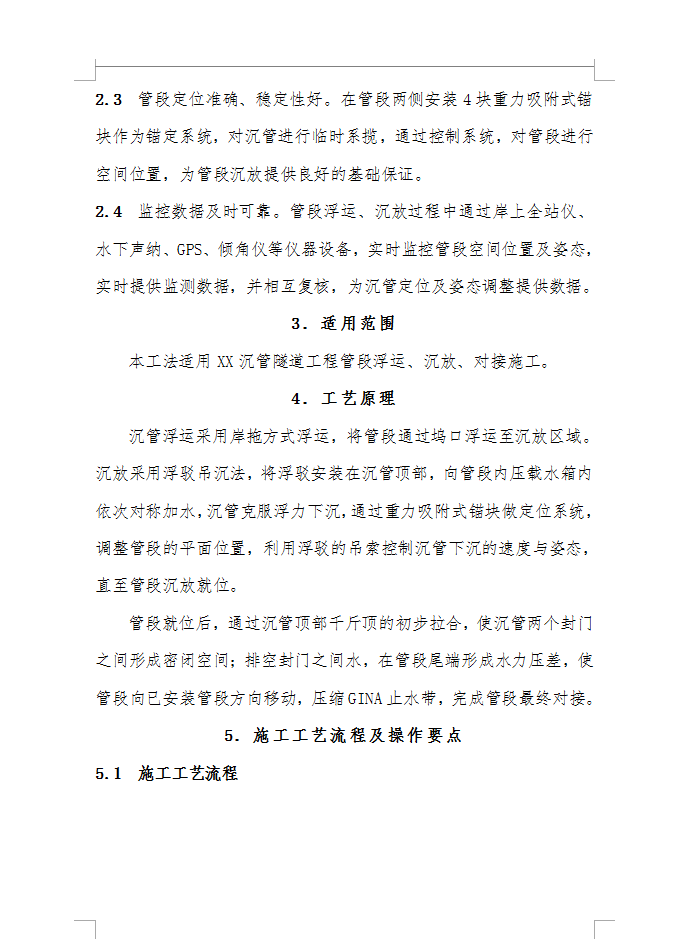

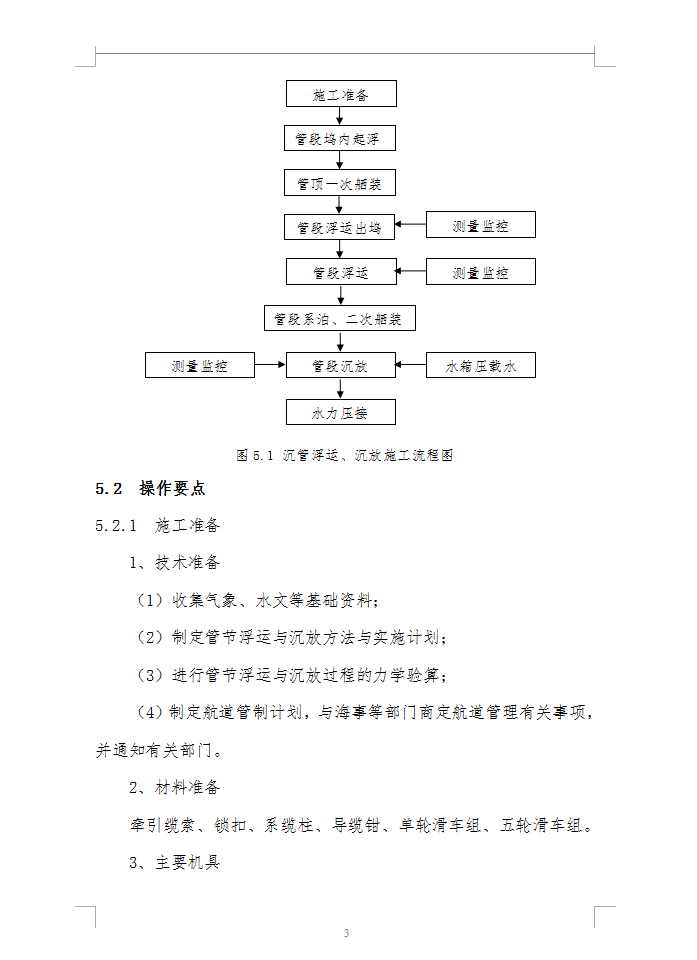

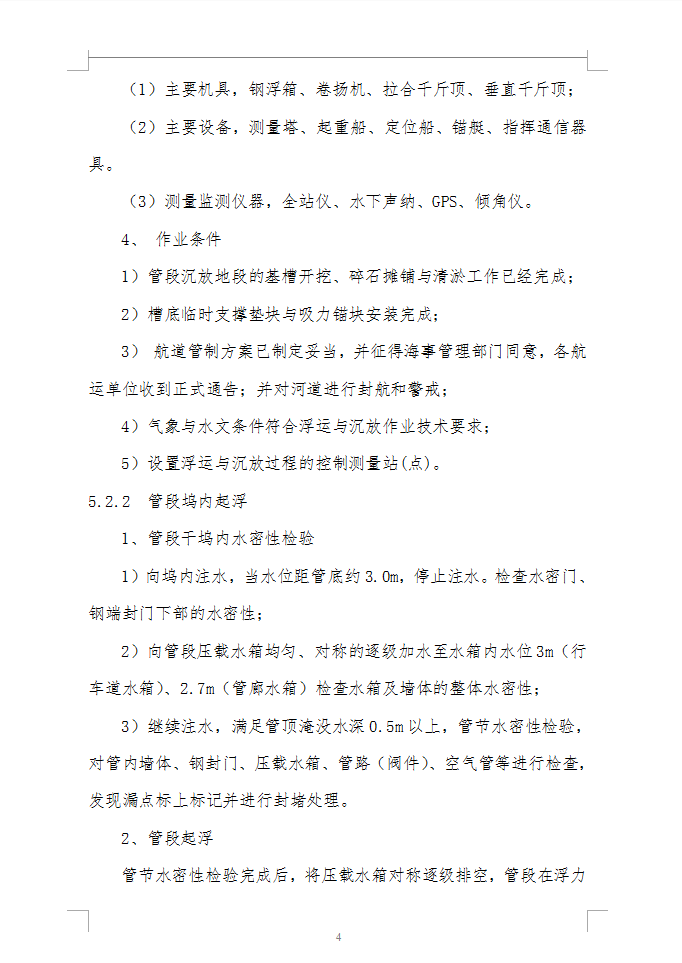

资料截图
  • 隧道工程沉管隧道管段浮运沉放施工工法 19P
  • 隧道工程沉管隧道管段浮运沉放施工工法 19P
  • 隧道工程沉管隧道管段浮运沉放施工工法 19P
