客运专线铁路隧道衬砌施工作业指导书 17P
1 编制目的
明确隧道衬砌施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范隧道衬砌施工作业。
2 编制依据
⑴《客运专线铁路隧道工程施工技术指南》
⑵《客运专线铁路隧道工程施工质量验收暂行标准》
⑶《铁路混凝土工程施工质量验收补充标准》
(4) 厦深铁路施工图设计文件
3 适用范围
适用于飞蛾山隧道二次衬砌的施工作业,包括衬砌模板、钢筋、混凝土、仰拱及仰拱填充作业。
4 施工工艺及技术要求
隧道衬砌要遵循“仰拱超前,墙、拱整体衬砌”的原则,初期支护完成后,为有效地控制其变形,仰拱尽量紧跟开挖面施工,全幅一次性浇筑,仰拱及填充浇筑时采用移动栈桥以解决洞内运输问题。
仰拱施作完成后,采用作业平台人工铺设防水板、绑扎钢筋后,采用液压整体式衬砌台车进行二次衬砌,拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和,混凝土搅拌运输车运至洞内,混凝土输送泵泵送入模。
资料截图

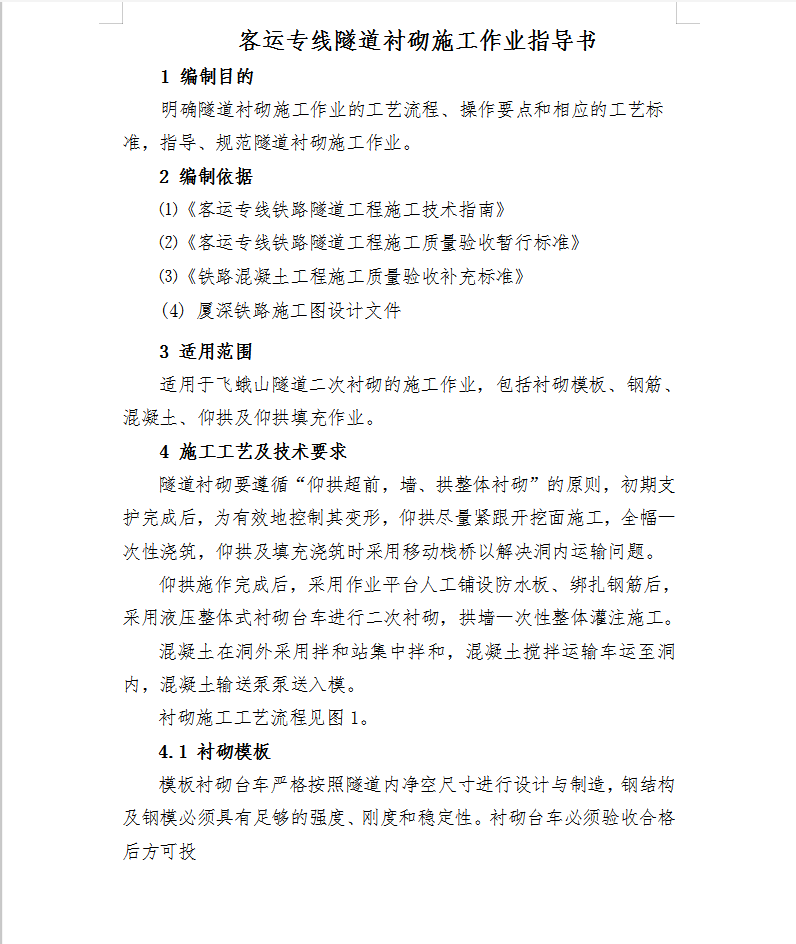

  • 客运专线铁路隧道衬砌施工作业指导书 17P

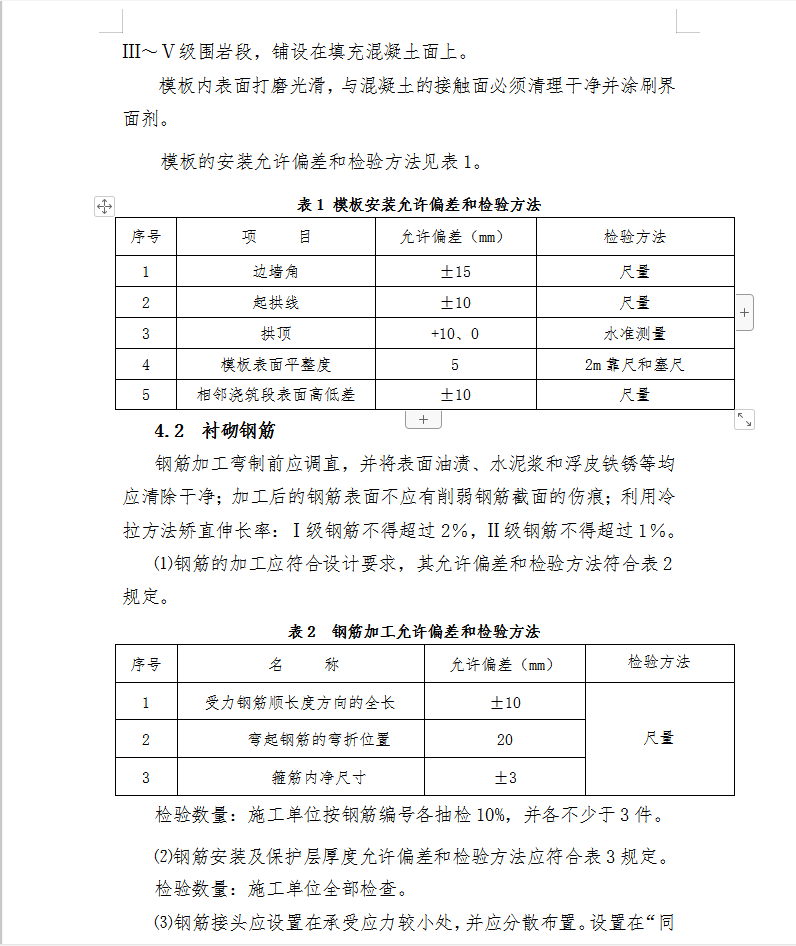

  • 客运专线铁路隧道衬砌施工作业指导书 17P

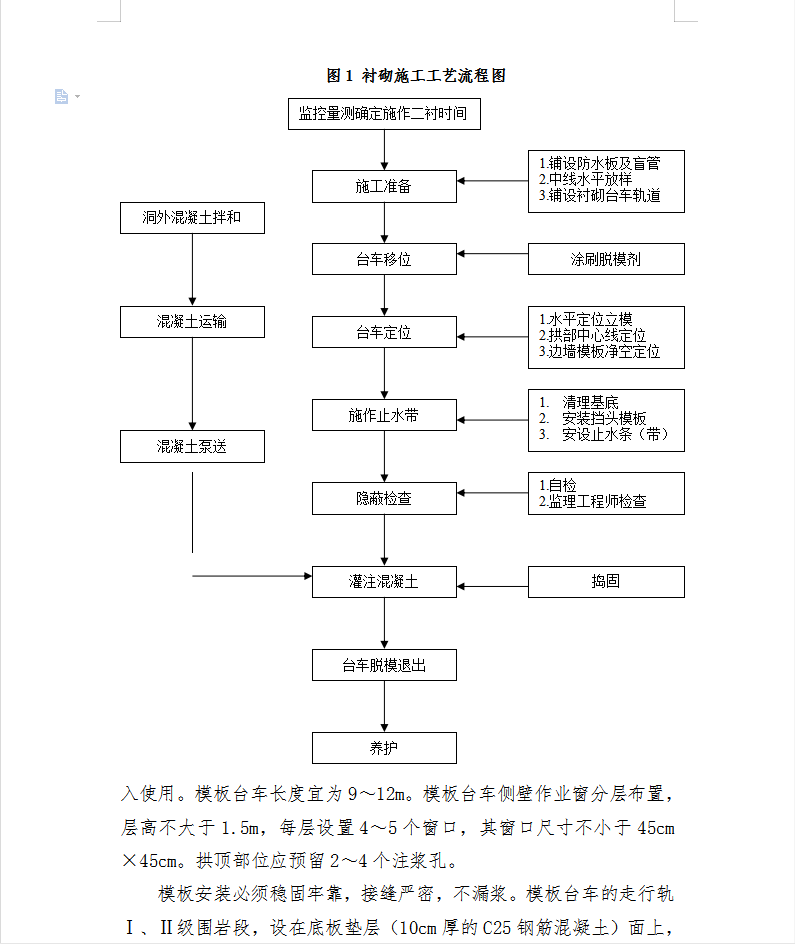

  • 客运专线铁路隧道衬砌施工作业指导书 17P
