铁路隧道排水沟电缆槽施工技术交底 9P
水沟电缆槽施工采用分段施工,分段施工不宜过短且保证线型顺直,考虑沟槽在温度作用下的伸缩变形影响,分段长度为30m,每30m留变形缝一处。模板采用组合钢模板,一次立模浇筑成型,当沟槽混凝土强度不小于5MPa时,即可进入下一段施工,上一模与下一模搭接5cm。电缆沟盖板、排水沟盖板采用工厂化集中加工运输至现场。
3.1.施工准备
3.1.1.综合接地电阻测试
在施工水沟电缆槽之前要对综合接地钢筋的电阻进行测试,电阻≯1Ω为合格,合格方可进行水沟电缆槽施工。
3.1.2.测量放线
水沟电缆槽尺寸及相对尺寸、纵向坡度,要严格按施工图由测量员精确放样电缆槽平面定位基准线和标高基准线,并采用书面交底和现场技术交底形式将有关资料和测量点位交付现场技术员,书面交底资料必须交给该工区的技术负责人一份。

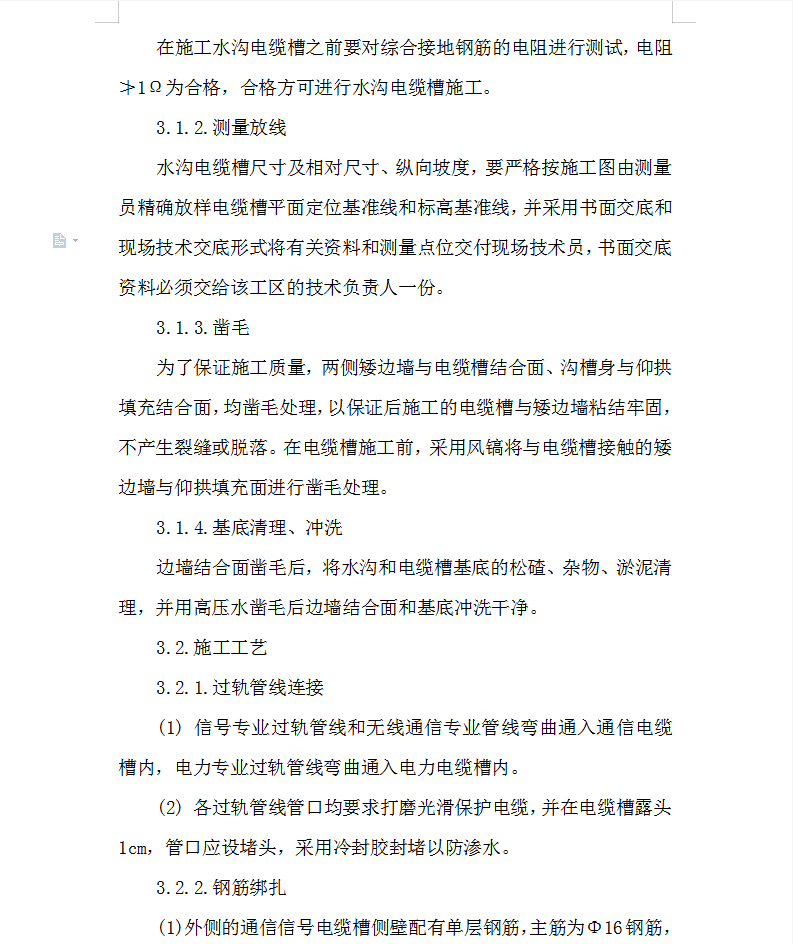

资料截图
