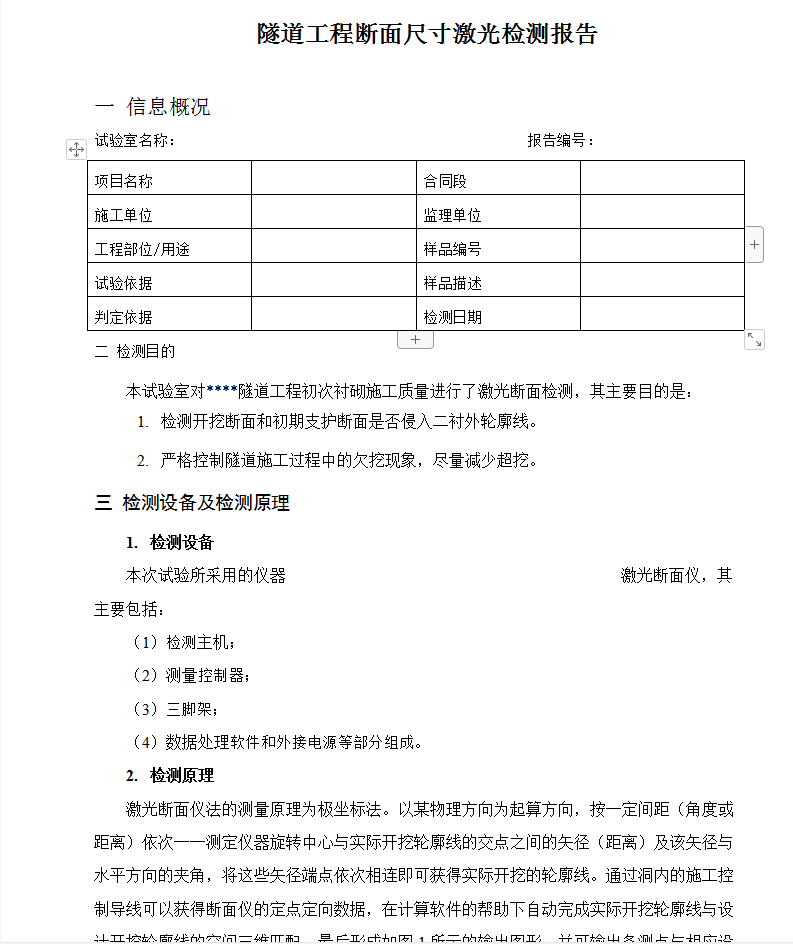

三 检测设备及检测原理
1.检测设备
本次试验所采用的仪器为北京光电技术研究所生产的BJSD-4型(XJ053)激光断面仪，其主要包括：
（1）检测主机；
（2）测量控制器；
（3）三脚架；
（4）数据处理软件和外接电源等部分组成。
2.检测原理

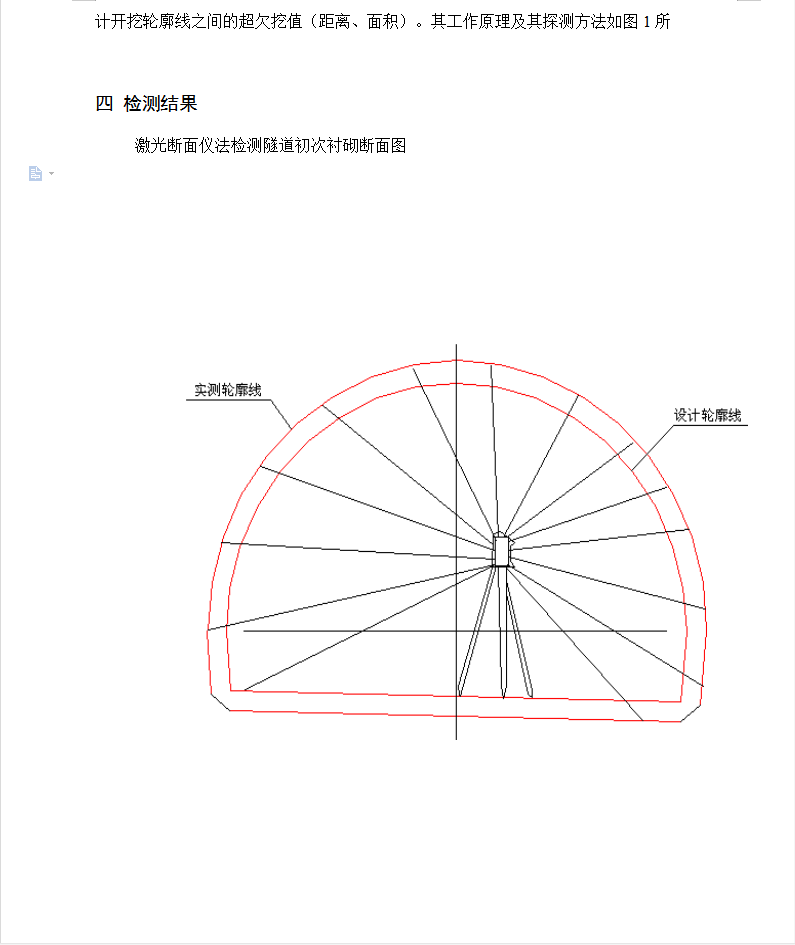

激光断面仪法的测量原理为极坐标法。以某物理方向为起算方向，按一定间距（角度或距离）依次一一测定仪器旋转中心与实际开挖轮廓线的交点之间的矢径（距离）及该矢径与水平方向的夹角，将这些矢径端点依次相连即可获得实际开挖的轮廓线。通过洞内的施工控制导线可以获得断面仪的定点定向数据，在计算软件的帮助下自动完成实际开挖轮廓线与设计开挖轮廓线的空间三维匹配，最后形成如图1所示的输出图形，并可输出各测点与相应设计开挖轮廓线之间的超欠挖值（距离、面积）。其工作原理及其探测方法如图1所
