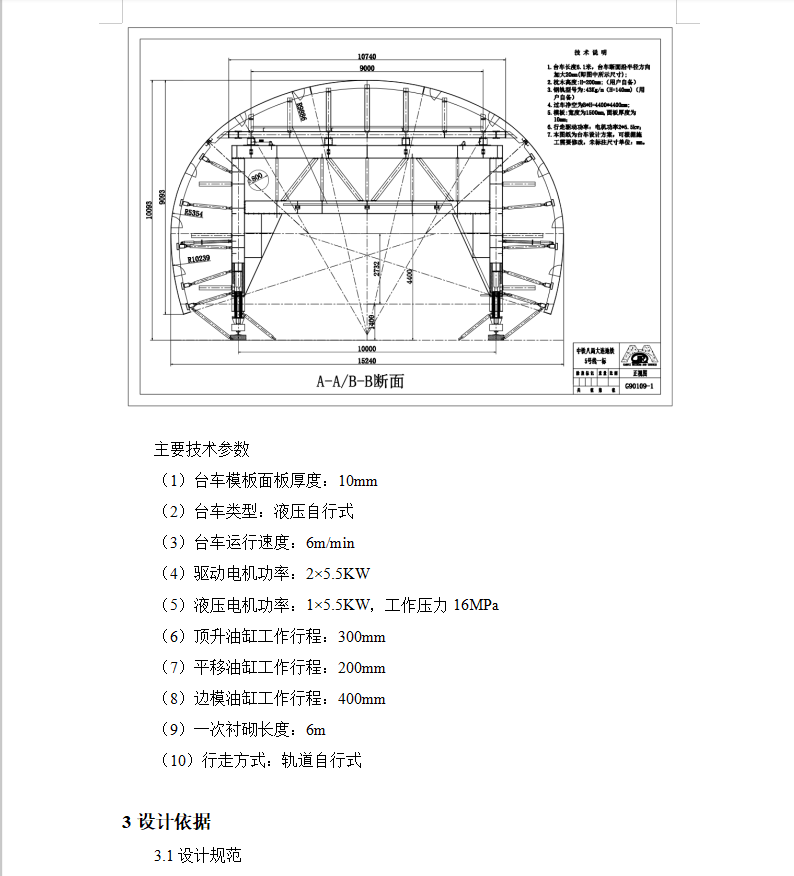

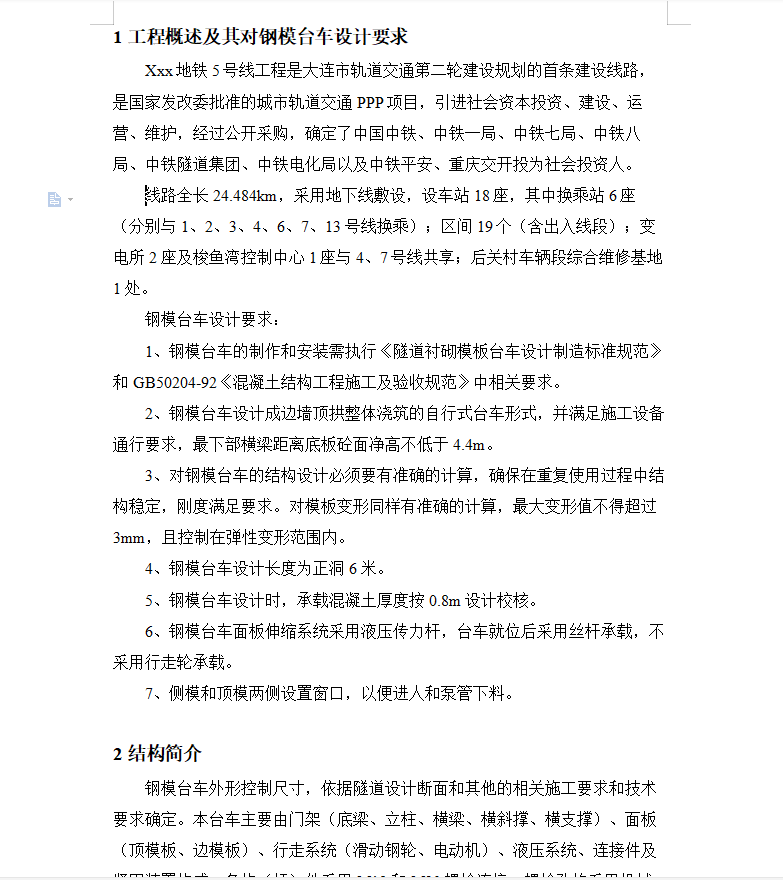

钢模台车外形控制尺寸，依据隧道设计断面和其他的相关施工要求和技术要求确定。本台车主要由门架（底梁、立柱、横梁、横斜撑、横支撑）、面板（顶模板、边模板）、行走系统（滑动钢轮、电动机）、液压系统、连接件及紧固装置构成。各构（杆）件采用M18和M20螺栓连接，螺栓孔均采用机械成孔，孔径较螺栓杆体大2mm，结构图如图2.1所示：

主要技术参数
（1）台车模板面板厚度：10mm
（2）台车类型：液压自行式
（3）台车运行速度：6m/min
（4）驱动电机功率：2×5.5KW
（5）液压电机功率：1×5.5KW，工作压力16MPa
（6）顶升油缸工作行程：300mm
（7）平移油缸工作行程：200mm
（8）边模油缸工作行程：400mm
（9）一次衬砌长度：6m
（10）行走方式：轨道自行式
